Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
RV - E с фланцами
ПрименениеRV - E с фланцевой редукторной головкойРоботика: широко используются в роботизированных соединениях, обеспечивают точность и прочность, необходимые для различных задач, таких как сварка, сборка и обработка материалов.
Машинные инструменты: обеспечивают точное расположение и управление движением, что имеет решающее значение для точных обработок.
Автоматизированное производство: повысить точность и эффективность в автоматизированных производственных линиях, надежно выполняя повторяющиеся задачи.
SpОценкас
Таблица параметров RV - E с фланцевой серией
| Модель | Соотношение уменьшения | Редукторная коробка | Размерный рисунок | ||||||||||||
| Номинальный момент | Номинальная скорость выхода | Продолжительность работы | Допустимое ускорение/ крутящий момент замедления |
Временное максимальное допустимое момент вращения |
Допустимая скорость ввода | Допустимая скорость выхода | Сравнительное значение выходной скорости ((номинальный крутящий момент непрерывно работает) | Противная реакция | Потеря движения | Скручивающая жесткость (референтное значение) |
Эффективность запуска | Допустимый крутящий момент | |||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min) | (arc.min) | (Nm/arc.min) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

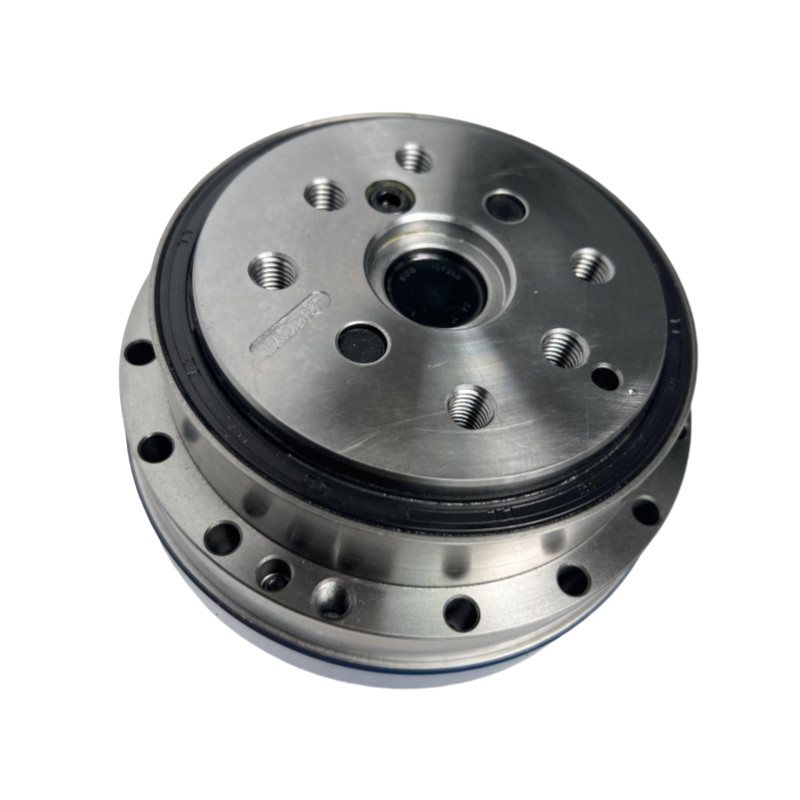

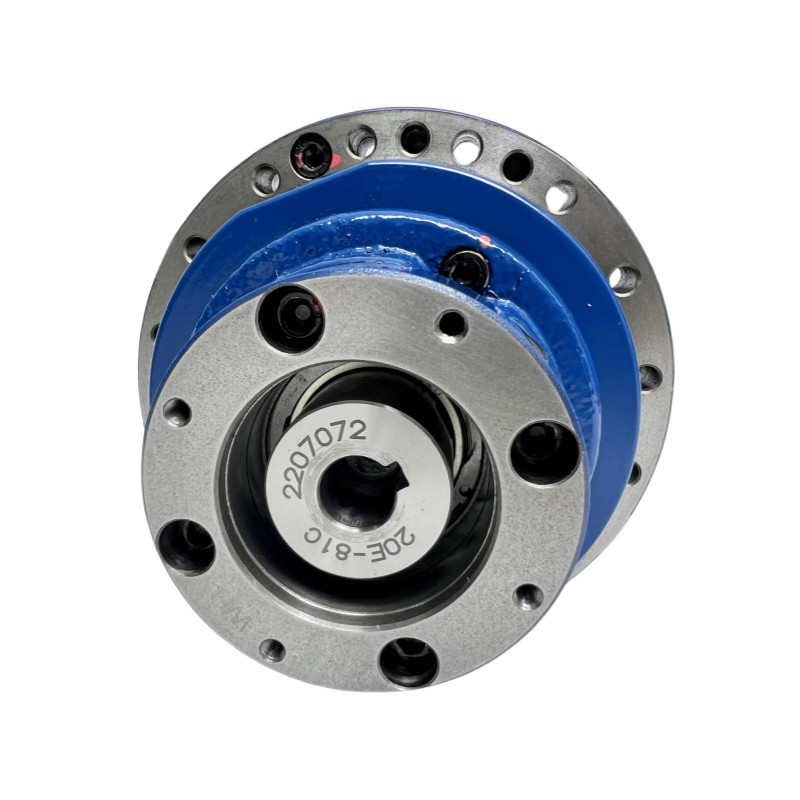

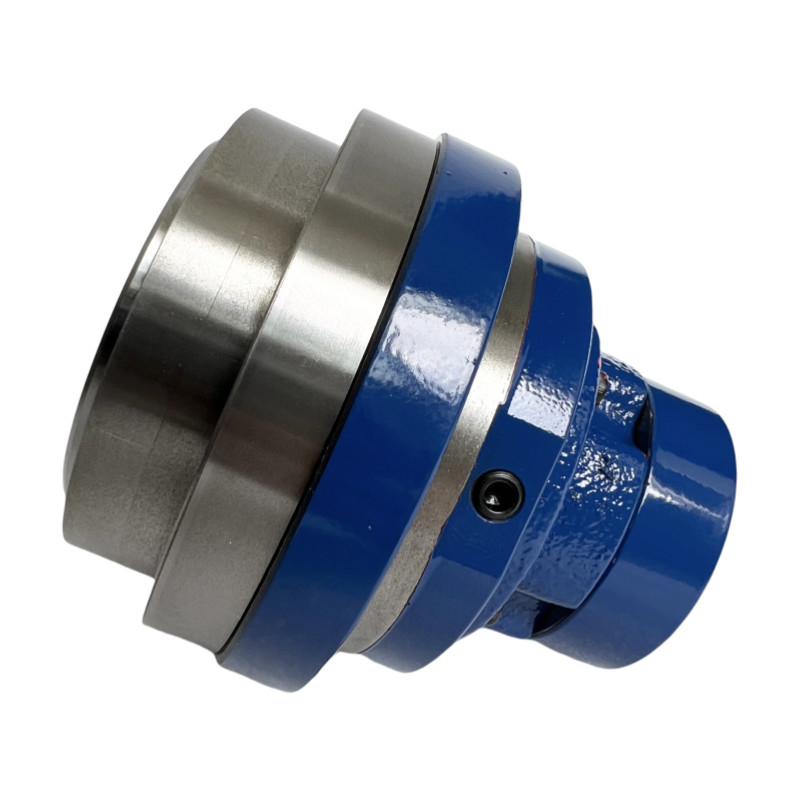

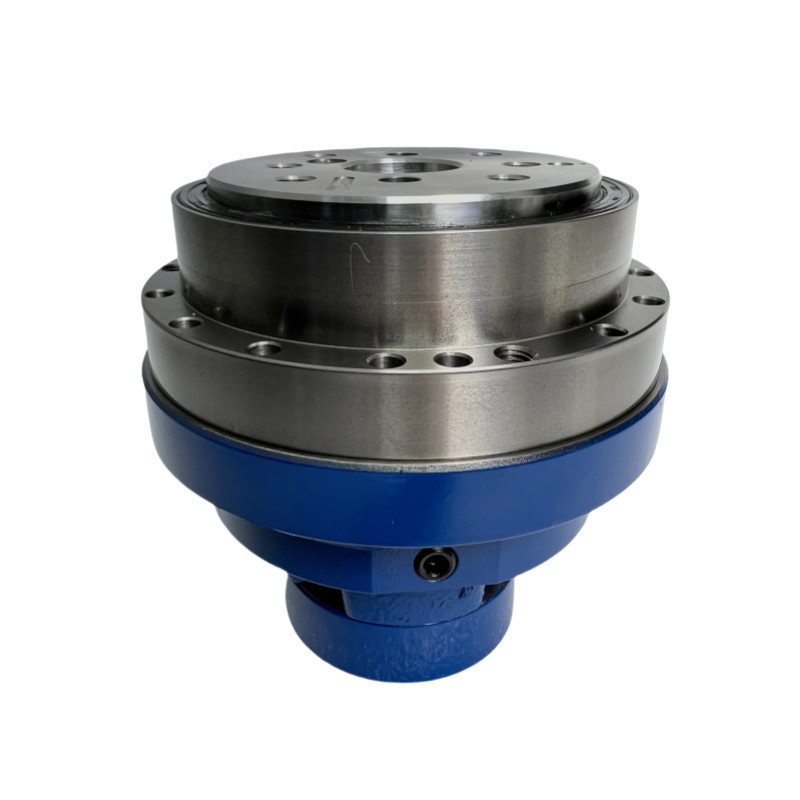

Подробные изображения
| Ключевые характеристики RV - E с фланцевой серией | |||
| Продукт | RV - E с фланцевой редукторной головкой | ||
|
Материал
|
Сталь, алюминий | ||
|
Номинальный момент
|
от 167 до 1078 Нм | ||
| Номинальная скорость выхода | 15 оборотов в минуту | ||
|
Противная реакция
|
Макс. 1 арк.мин. |
||
| Допустимый крутящий момент ускорения/уменьшения | от 412 до 2695 Нм | ||
|
Потеря движения
|
Макс. 1 арк.мин. | ||
|
Модель
|
BX20E, BX40E, BX80E, BX110E |
||
| Цвет | Сливер | ||
| Эффективность запуска | 75% | ||
| Продолжительность работы | 6000 часов | ||
| Особенности | Высокая способность крутящего момента, минимальная реакция, долговечность и прочность | ||
| Гарантия | 1 год | ||
Применение
