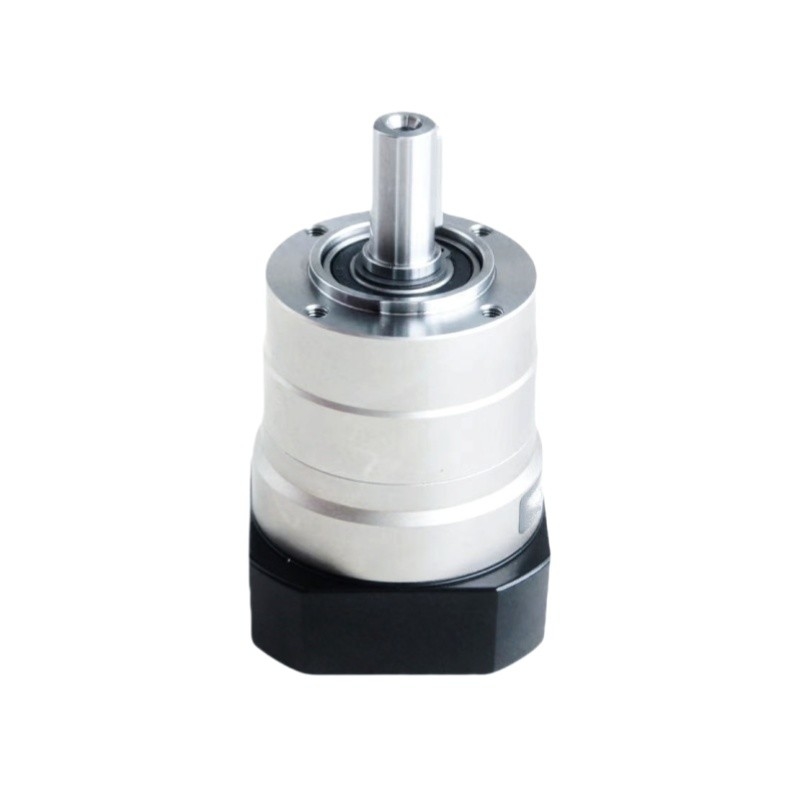

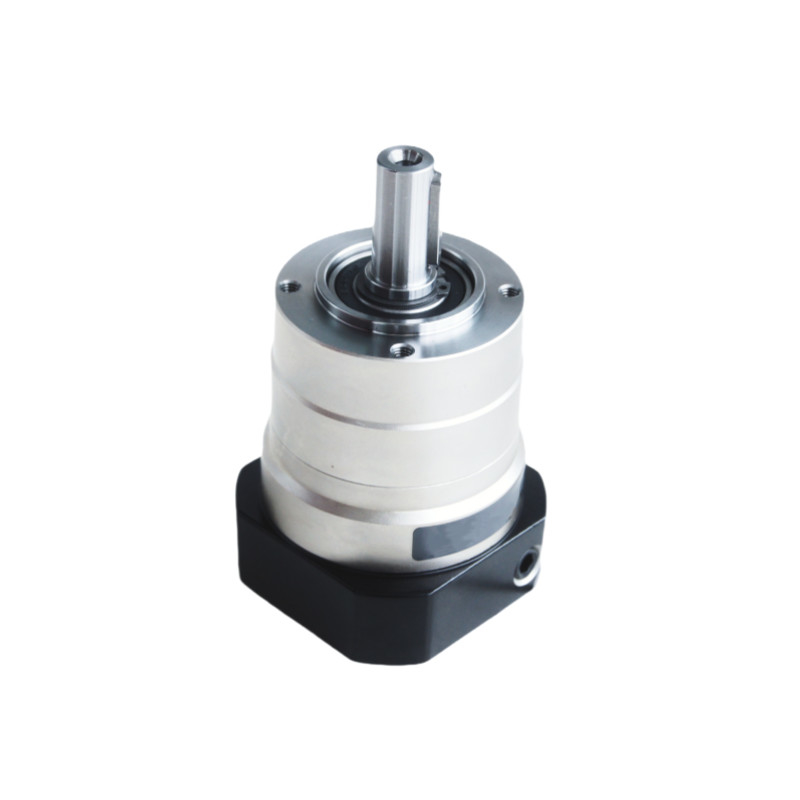

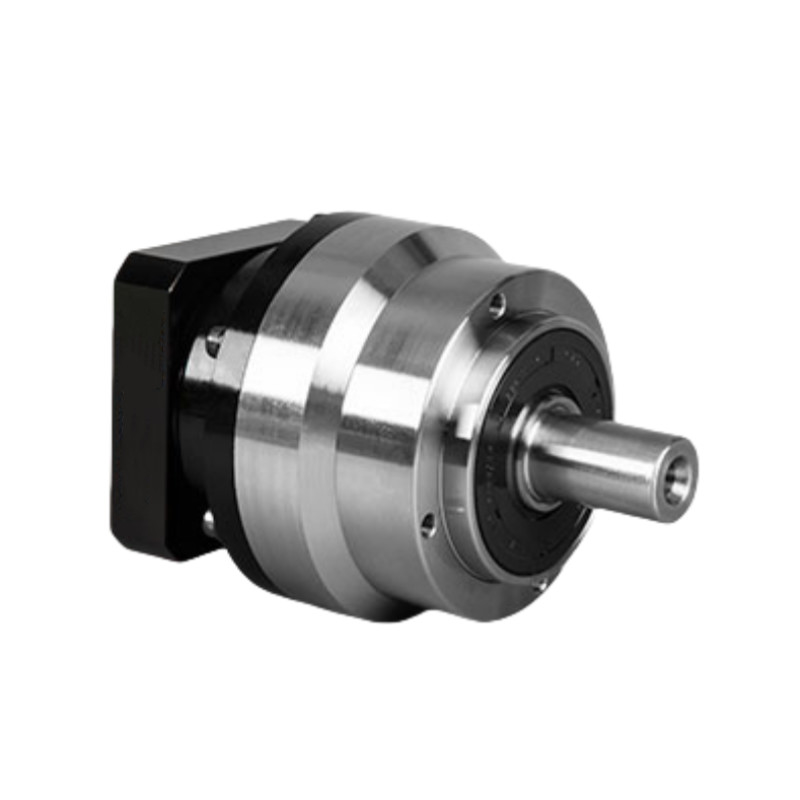

Планетарный редуктор серии NE
Планетарный редуктортакже известный как система планетарных передач или эпициклический рельс передач, является типом механизма передач, состоящего из одной или нескольких внешних передач (планетных передач), вращающихся вокруг центральной (солнечной) передачи.Эти системы также включают кольцевые редукторы (аннулы), которые соединяются с планетами.Планетные редукторы установлены на подвижном носителе, который также подключается к выходному валу коробки передач.
Солнцезащитное оборудованиеЦентральная передача, вокруг которой вращается планета.
Планетные приспособленияМногочисленные редукторы, вращающиеся вокруг редуктора солнца и скрещивающиеся как с редуктором солнца, так и с редуктором кольца.
Кольцевое снаряжение (Annulus)Внешний механизм, окружающий планету, переходит в механизм и соединяется с ним.
Планетный носительСтруктура, которая удерживает планеты на месте, когда они вращаются вокруг солнечной скорости.
Спецификация планетарного редуктора серии NE
| Спецификация | Номер сегмента | Соотношение | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Номинальный выходной крутящий момент | Nm | одинокий | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
| 4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| двойной | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
| 16 | — | — | — | — | — | — | |||
| 20 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| Инерция вращения | Килограмм3 | одинокий | 3 | 0.16 | 0.61 | 3.25 | 9.21 | 28.98 | 69.61 |
| 4 | 0.14 | 0.48 | 2.74 | 7.54 | 23.67 | 54.37 | |||
| 5 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | 53.27 | |||
| 6 | 0.13 | 0.45 | 2.65 | 7.25 | 22.75 | 51.72 | |||
| 7 | 0.13 | 0.45 | 2.62 | 7.14 | 22.48 | 50.97 | |||
| 8 | 0.13 | 0.44 | 2.58 | 7.07 | 22.59 | 50.84 | |||
| 9 | 0.13 | 0.44 | 2.57 | 7.04 | 22.53 | 50.63 | |||
| 10 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | 50.56 | |||
| двойной | 15 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | ||
| 16 | — | — | — | — | — | — | |||
| 20 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 25 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 30 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 35 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 40 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 45 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 50 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 60 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 70 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 80 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 90 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 100 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
Рисунки планетарного редуктора серии NF
| Таблица параметров планетарного редуктора серии NE | Номер сегмента | Соотношение | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Максимальный крутящий момент ускорения | Nm | 1,2 | 1.8 раз номинальный выходной момент | ||||||
| Аварийный крутящий момент остановки | Nm | 1,2 | 3 раза номинальный выходной крутящий момент | ||||||
| Номинальная скорость ввода | rmp | 1 | 3 ~ 10 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 2 | 15 ~ 100 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
| Максимальная скорость ввода | rmp | 1 | 3 ~ 10 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 2 | 15 ~ 100 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
| Ультраточная реакция | Аркмин | 1 | 3 ~ 10 | — | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| 2 | 15 ~ 100 | — | — | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ||
| Точная реакция | Аркмин | 1 | 3 ~ 10 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| 2 | 15 ~ 100 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ||
| Стандартная реакция | Аркмин | 1 | 3 ~ 10 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 |
| 2 | 15 ~ 100 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ||
| Ориональная жесткость | Nm/arcmin | 1,2 | 3 ~ 100 | 8 | 14 | 27 | 52 | 148 | 305 |
| Максимальная радиальная сила | N | 1,2 | 3 ~ 100 | 1730 | 3250 | 7000 | 9600 | 14500 | 27800 |
| Максимальная осевая сила | N | 1,2 | 3 ~ 100 | 865 | 1625 | 3500 | 4800 | 7250 | 13900 |
| Момент наклона | Nm | 1,2 | 3 ~ 100 | 77 | 152 | 325 | 530 | 920 | 1840 |
| Продолжительность службы | РР | 1,2 | 3 ~ 100 | 20000hr ((непрерывная работа 10000hr) | |||||
| Эффективность | % | 1 | 3 ~ 10 | ≥97% | |||||
| % | 2 | 15 ~ 100 | ≥ 94% | ||||||
| Вес | в кг | 1 | 3 ~ 10 | 1.4 | 3.3 | 6.9 | 13.0 | 31.0 | 48.0 |
| в кг | 2 | 15 ~ 100 | 1.6 | 4.7 | 8.7 | 17.0 | 35.0 | 60.0 | |
| Операционная температура | °C | 1,2 | 3 ~ 100 | -10°C-90°C | |||||
| Смазка | 1,2 | 3 ~ 100 | Синтетический жир | ||||||
| Класс защиты | 1,2 | 3 ~ 100 | IP65 | ||||||
| Положение крепления | 1,2 | 3 ~ 100 | В любом направлении | ||||||
| Уровень шума (N1 = 3000 оборотов в минуту, без нагрузки) | dB ((A) | 1 | 3 ~ 10 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 |
| 2 | 15 ~ 100 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 | ||
