Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Планетарный редуктор серии NE

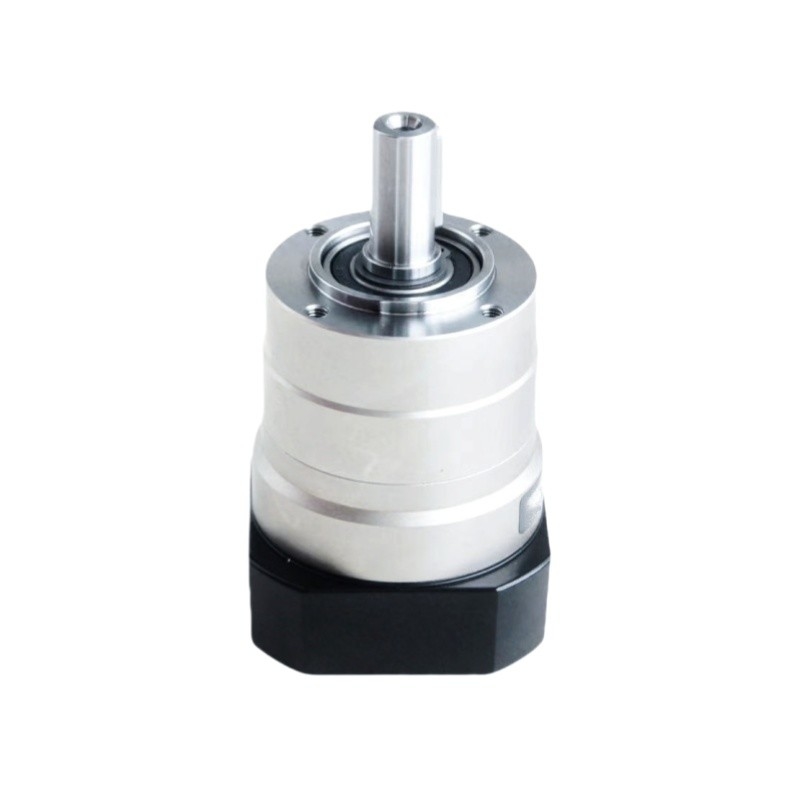

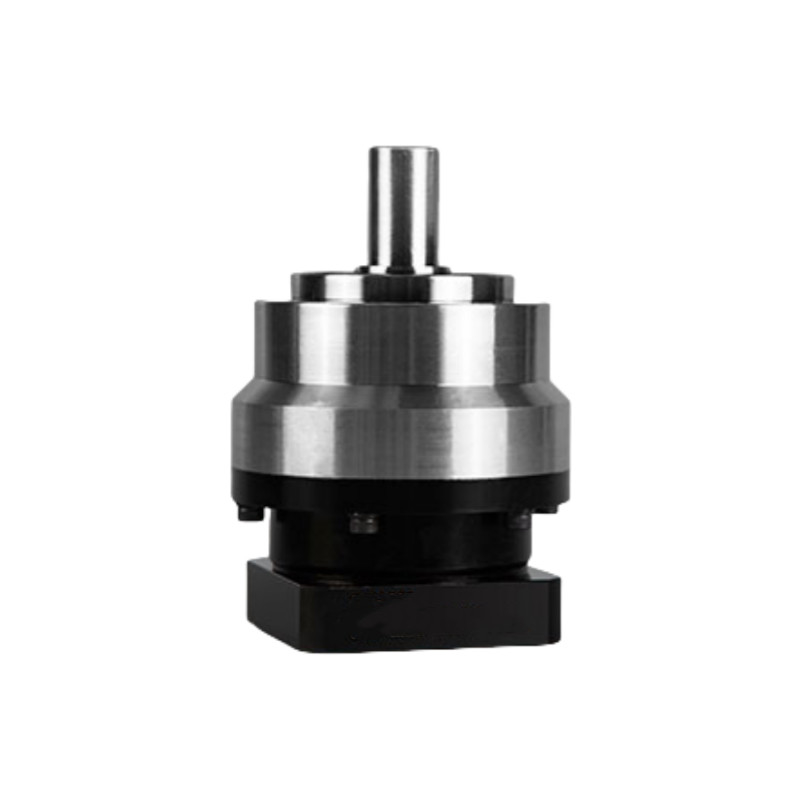

Планетарная коробка передач
также известный как система планетарного редуктора или эпициклический редуктор, является типом механизма передач, состоящего из одной или нескольких внешних передач (планетных передач), вращающихся вокруг центральной (солнечной) передачи.Эти системы также включают кольцевые редукторы (аннулы), которые соединяются с планетами.Планетные редукторы установлены на подвижном носителе, который также подключается к выходному валу коробки передач.
| Спецификация | Номер сегмента | Соотношение | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Номинальный выходной крутящий момент | Nm | одинокий | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
| 4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| двойной | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
| 16 | — | — | — | — | — | — | |||
| 20 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| Инерция вращения | Килограмм3 | одинокий | 3 | 0.16 | 0.61 | 3.25 | 9.21 | 28.98 | 69.61 |
| 4 | 0.14 | 0.48 | 2.74 | 7.54 | 23.67 | 54.37 | |||
| 5 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | 53.27 | |||
| 6 | 0.13 | 0.45 | 2.65 | 7.25 | 22.75 | 51.72 | |||
| 7 | 0.13 | 0.45 | 2.62 | 7.14 | 22.48 | 50.97 | |||
| 8 | 0.13 | 0.44 | 2.58 | 7.07 | 22.59 | 50.84 | |||
| 9 | 0.13 | 0.44 | 2.57 | 7.04 | 22.53 | 50.63 | |||
| 10 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | 50.56 | |||
| двойной | 15 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | ||
| 16 | — | — | — | — | — | — | |||
| 20 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 25 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 30 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 35 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 40 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 45 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 50 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 60 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 70 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 80 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 90 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 100 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| Таблица параметров планетарного редуктора серии NE | Номер сегмента | Соотношение | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Максимальный крутящий момент ускорения | Nm | 1,2 | 1.8 раз номинальный выходной момент | ||||||
| Аварийный крутящий момент остановки | Nm | 1,2 | 3 раза номинальный выходной крутящий момент | ||||||
| Номинальная скорость ввода | rmp | 1 | 3 ~ 10 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 2 | 15 ~ 100 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
| Максимальная скорость ввода | rmp | 1 | 3 ~ 10 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 2 | 15 ~ 100 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
| Ультраточная реакция | Аркмин | 1 | 3 ~ 10 | — | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| 2 | 15 ~ 100 | — | — | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ||
| Точная реакция | Аркмин | 1 | 3 ~ 10 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| 2 | 15 ~ 100 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ||
| Стандартная реакция | Аркмин | 1 | 3 ~ 10 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 |
| 2 | 15 ~ 100 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ||
| Ориональная жесткость | Nm/arcmin | 1,2 | 3 ~ 100 | 8 | 14 | 27 | 52 | 148 | 305 |
| Максимальная радиальная сила | N | 1,2 | 3 ~ 100 | 1730 | 3250 | 7000 | 9600 | 14500 | 27800 |
| Максимальная осевая сила | N | 1,2 | 3 ~ 100 | 865 | 1625 | 3500 | 4800 | 7250 | 13900 |
| Момент наклона | Nm | 1,2 | 3 ~ 100 | 77 | 152 | 325 | 530 | 920 | 1840 |
| Продолжительность службы | РР | 1,2 | 3 ~ 100 | 20000hr ((непрерывная работа 10000hr) | |||||
| Эффективность | % | 1 | 3 ~ 10 | ≥97% | |||||
| % | 2 | 15 ~ 100 | ≥ 94% | ||||||
| Вес | в кг | 1 | 3 ~ 10 | 1.4 | 3.3 | 6.9 | 13.0 | 31.0 | 48.0 |
| в кг | 2 | 15 ~ 100 | 1.6 | 4.7 | 8.7 | 17.0 | 35.0 | 60.0 | |
| Операционная температура | °C | 1,2 | 3 ~ 100 | -10°C-90°C | |||||
| Смазка | 1,2 | 3 ~ 100 | Синтетический жир | ||||||
| Класс защиты | 1,2 | 3 ~ 100 | IP65 | ||||||
| Положение крепления | 1,2 | 3 ~ 100 | В любом направлении | ||||||
| Уровень шума (N1 = 3000 оборотов в минуту, без нагрузки) | dB ((A) | 1 | 3 ~ 10 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 |
| 2 | 15 ~ 100 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 | ||
