Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Планетарные коробки передач серии NE
Описание продукта
Планетарный редуктор состоят из коробки передач и выровненных валов ввода и вывода.использовать планетарные редукторы передач для эффективного управления задачами, требующими высокого уровня крутящего момента.
Планетарный редуктор - это коробка передач с входным валом и выходном валом, выровненные.
В дифференциальных планетарных передачах, например, каждый элемент вращается.Дифференциал, приводящий ось в автомобиле, имеет планетарную косы..
Спецификация
| Спецификация | Номер сегмента | Соотношение | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Номинальный выходной крутящий момент | Nm | одинокий | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
| 4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| двойной | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
| 16 | — | — | — | — | — | — | |||
| 20 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| Инерция вращения | Килограмм3 | одинокий | 3 | 0.16 | 0.61 | 3.25 | 9.21 | 28.98 | 69.61 |
| 4 | 0.14 | 0.48 | 2.74 | 7.54 | 23.67 | 54.37 | |||
| 5 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | 53.27 | |||
| 6 | 0.13 | 0.45 | 2.65 | 7.25 | 22.75 | 51.72 | |||
| 7 | 0.13 | 0.45 | 2.62 | 7.14 | 22.48 | 50.97 | |||
| 8 | 0.13 | 0.44 | 2.58 | 7.07 | 22.59 | 50.84 | |||
| 9 | 0.13 | 0.44 | 2.57 | 7.04 | 22.53 | 50.63 | |||
| 10 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | 50.56 | |||
| двойной | 15 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | ||
| 16 | — | — | — | — | — | — | |||
| 20 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 25 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 30 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 35 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 40 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 45 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 50 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 60 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 70 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 80 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 90 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 100 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||

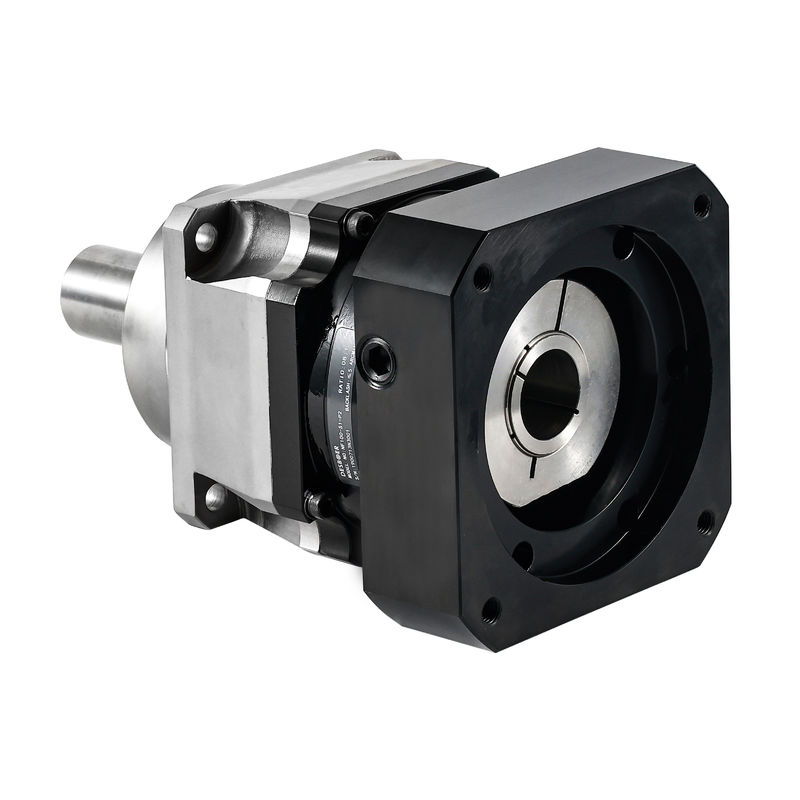

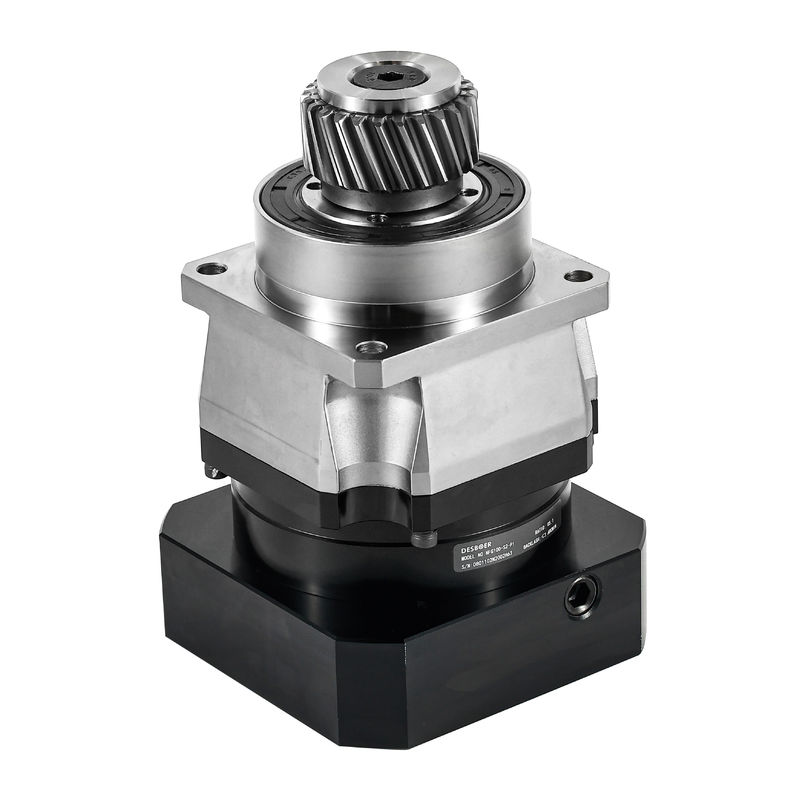

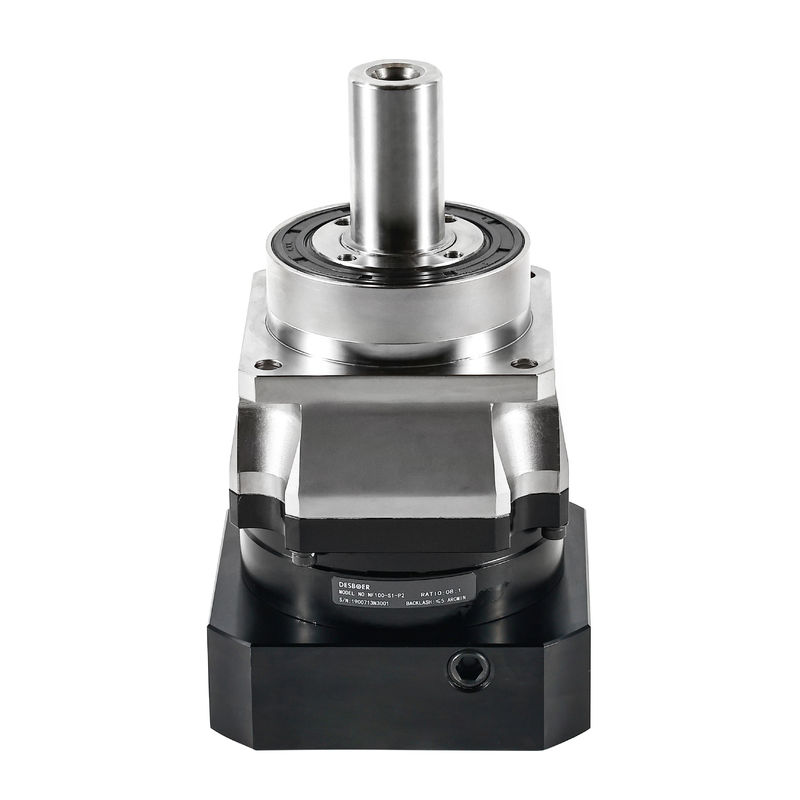

Рисунки
Таблица параметров
| Таблица параметров | Номер сегмента | Соотношение | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Максимальный крутящий момент ускорения | Nm | 1,2 | 1.8 раз номинальный выходной момент | ||||||
| Аварийный крутящий момент остановки | Nm | 1,2 | 3 раза номинальный выходной крутящий момент | ||||||
| Номинальная скорость ввода | rmp | 1 | 3 ~ 10 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 2 | 15 ~ 100 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
| Максимальная скорость ввода | rmp | 1 | 3 ~ 10 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 2 | 15 ~ 100 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
| Ультраточная реакция | Аркмин | 1 | 3 ~ 10 | — | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| 2 | 15 ~ 100 | — | — | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ||
| Точная реакция | Аркмин | 1 | 3 ~ 10 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| 2 | 15 ~ 100 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ||
| Стандартная реакция | Аркмин | 1 | 3 ~ 10 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 |
| 2 | 15 ~ 100 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ||
| Ориональная жесткость | Nm/arcmin | 1,2 | 3 ~ 100 | 8 | 14 | 27 | 52 | 148 | 305 |
| Максимальная радиальная сила | N | 1,2 | 3 ~ 100 | 1730 | 3250 | 7000 | 9600 | 14500 | 27800 |
| Максимальная осевая сила | N | 1,2 | 3 ~ 100 | 865 | 1625 | 3500 | 4800 | 7250 | 13900 |
| Момент наклона | Nm | 1,2 | 3 ~ 100 | 77 | 152 | 325 | 530 | 920 | 1840 |
| Продолжительность службы | РР | 1,2 | 3 ~ 100 | 20000hr ((непрерывная работа 10000hr) | |||||
| Эффективность | % | 1 | 3 ~ 10 | ≥97% | |||||
| % | 2 | 15 ~ 100 | ≥ 94% | ||||||
| Вес | в кг | 1 | 3 ~ 10 | 1.4 | 3.3 | 6.9 | 13.0 | 31.0 | 48.0 |
| в кг | 2 | 15 ~ 100 | 1.6 | 4.7 | 8.7 | 17.0 | 35.0 | 60.0 | |
| Операционная температура | °C | 1,2 | 3 ~ 100 | -10°C-90°C | |||||
| Смазка | 1,2 | 3 ~ 100 | Синтетический жир | ||||||
| Класс защиты | 1,2 | 3 ~ 100 | IP65 | ||||||
| Положение крепления | 1,2 | 3 ~ 100 | В любом направлении | ||||||
| Уровень шума (N1 = 3000 оборотов в минуту, без нагрузки) | dB ((A) | 1 | 3 ~ 10 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 |
| 2 | 15 ~ 100 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 | ||
