Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:

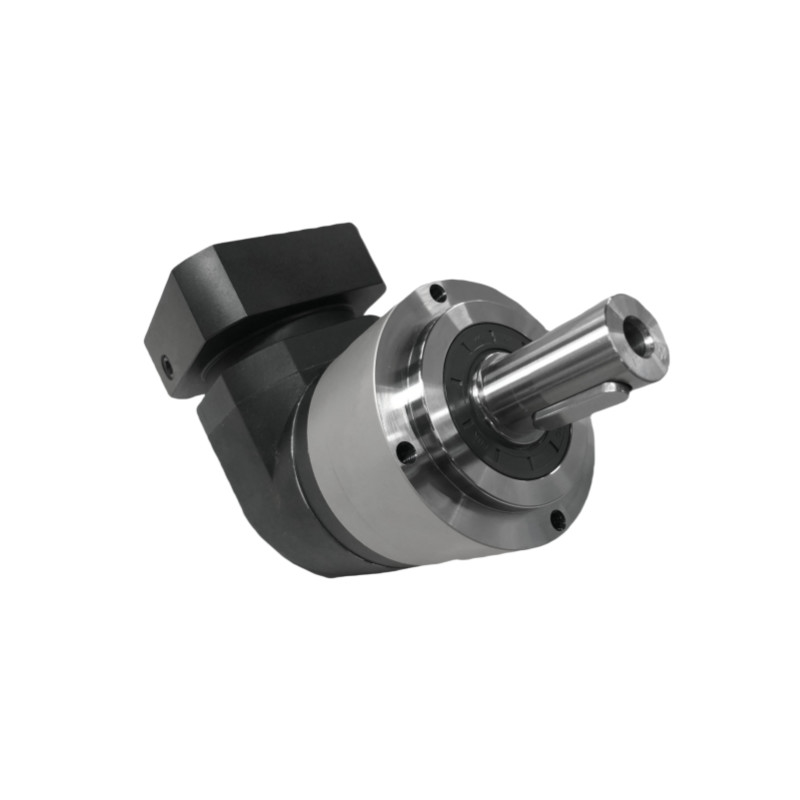

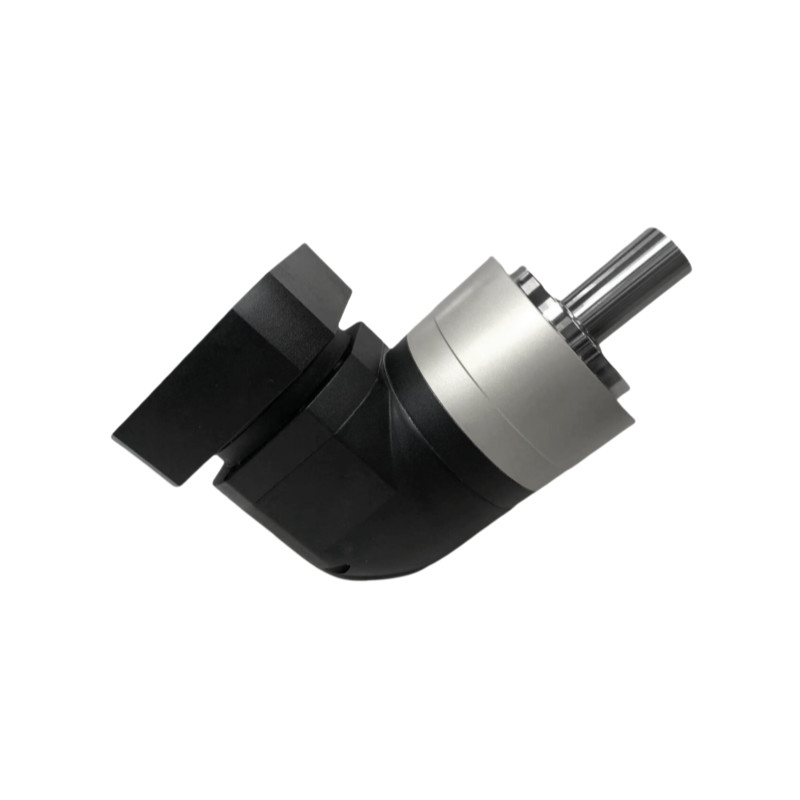

Планетарные коробки передач серии NER
Планетарные редукторы передач - это компактные компоненты, которые стремятся максимизировать передачу крутящего момента в различных приложениях.Механизмы обеспечивают передачу высоких уровней крутящего момента, одновременно уменьшая необходимое количество оборотов двигателя для установленного уровня мощностиРедукторы состоят из коробки передач и выровненных валов ввода и вывода.использовать планетарные редукторы передач для эффективного управления задачами, требующими высокого уровня крутящего момента.
По сравнению с аналогичными системами редукторов передач эти компоненты весят меньше и имеют компактную конструкцию, которая может поместиться в большее количество конструкций.Планетарные редукторы передач могут поддерживать тот же выходной крутящий момент при уменьшении размера до 50%.
У этих редукторов есть шариковые подшипники, которые помогают компонентам работать плавно и эффективно..
Планетарные редукторы передач предлагают более высокие скорости осевой нагрузки и радиальные скорости нагрузки, чем сопоставимые системы.Это повышает их общую надежность и прочность и уменьшает вероятность неправильного выравниванияЭти особенности позволяют планетарным редукторам смягчить воздействие вибрации и обеспечить постоянную передачу с течением времени.
Планетарные редукторы построены для максимального задействования зубов, потому что больше зубов соприкасаются, они могут обрабатывать больше крутящего момента и передавать больше крутящего момента.
Каждый этап системы планетарного редуктора скорости может быть наложен или модифицирован для индивидуальной конфигурации, которая отвечает потребностям данного приложения.как только они установлены в цилиндрической коробке передач, редукторы передач могут быть установлены практически везде.
| Спецификация | Номер сегмента | Соотношение | NER070 | NER090 | NER120 | NER155 | NER205 | NER235 | |
| Номинальный выходной крутящий момент | Nm | одинокий | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
| 4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 14 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 16 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 20 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| двойной | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
| 25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 120 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 140 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 160 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 180 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 200 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| Инерция вращения | Kg.cm3 | одинокий | 3 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 |
| 4 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 5 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 6 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 7 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 8 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 9 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
| 10 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
| 14 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
| 16 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
| 20 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
| двойной | 15 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.9 | ||
| 25 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 30 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 35 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 40 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 45 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 50 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 60 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 70 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 80 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 90 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 100 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
| 120 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 140 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 160 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 180 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| 200 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
| Таблица параметров | Номер сегмента | Соотношение | NER070 | NER090 | NER120 | NER155 | NER205 | NER235 | |
| Максимальный крутящий момент ускорения | Nm | 1,2 | 3 ~ 200 | 1.8 раз номинальный выходной момент | |||||
| Аварийный крутящий момент остановки | Nm | 1,2 | 3 ~ 200 | 3 раза номинальный выходной крутящий момент | |||||
| Номинальная скорость ввода | rmp | 1 | 3 ~ 20 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 2 | 15 ~ 200 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
| Максимальная скорость ввода | rmp | 1 | 3 ~ 20 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 2 | 15 ~ 200 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
| Ультраточная реакция | Аркмин | 1 | 3 ~ 20 | — | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 |
| 2 | 15 ~ 200 | — | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ||
| Точная реакция | Аркмин | 1 | 3 ~ 20 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 |
| 2 | 15 ~ 200 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ||
| Стандартная реакция | Аркмин | 1 | 3 ~ 20 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 |
| 2 | 15 ~ 200 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ||
| Ориональная жесткость | Nm/arcmin | 1,2 | 3 ~ 200 | 8 | 14 | 27 | 52 | 148 | 305 |
| Максимальная радиальная сила | N | 1,2 | 3 ~ 200 | 1730 | 3250 | 7000 | 9600 | 14500 | 27800 |
| Максимальная осевая сила | N | 1,2 | 3 ~ 200 | 865 | 1625 | 3500 | 4800 | 7250 | 13900 |
| Момент наклона | Nm | 1,2 | 3 ~ 200 | 77 | 152 | 325 | 530 | 920 | 1840 |
| Продолжительность службы | РР | 1,2 | 3 ~ 200 | 20000hr ((непрерывная работа 10000hr) | |||||
| Эффективность | % | 1 | 3 ~ 20 | ≥ 95% | |||||
| % | 2 | 15 ~ 200 | ≥92% | ||||||
| Вес | в кг | 1 | 3 ~ 20 | 2.1 | 5.8 | 11.2 | 22.4 | 46.8 | 83.0 |
| в кг | 2 | 15 ~ 200 | 2.0 | 4.6 | 11.1 | 21.8 | 43.7 | 95.0 | |
| Операционная температура | °C | 1,2 | 3 ~ 200 | -10°C-90°C | |||||
| Смазка | 1,2 | 3 ~ 200 | Синтетический жир | ||||||
| Класс защиты | 1,2 | 3 ~ 200 | IP65 | ||||||
| Положение крепления | 1,2 | 3 ~ 200 | В любом направлении | ||||||
| Уровень шума (N1 = 3000 оборотов в минуту, без нагрузки) | dB ((A) | 1 | 3 ~ 20 | ≤ 63 | ≤ 65 | ≤ 68 | ≤ 70 | ≤ 72 | ≤ 74 |
| 2 | 15 ~ 200 | ≤ 63 | ≤ 65 | ≤ 68 | ≤ 70 | ≤ 72 | ≤ 74 | ||
