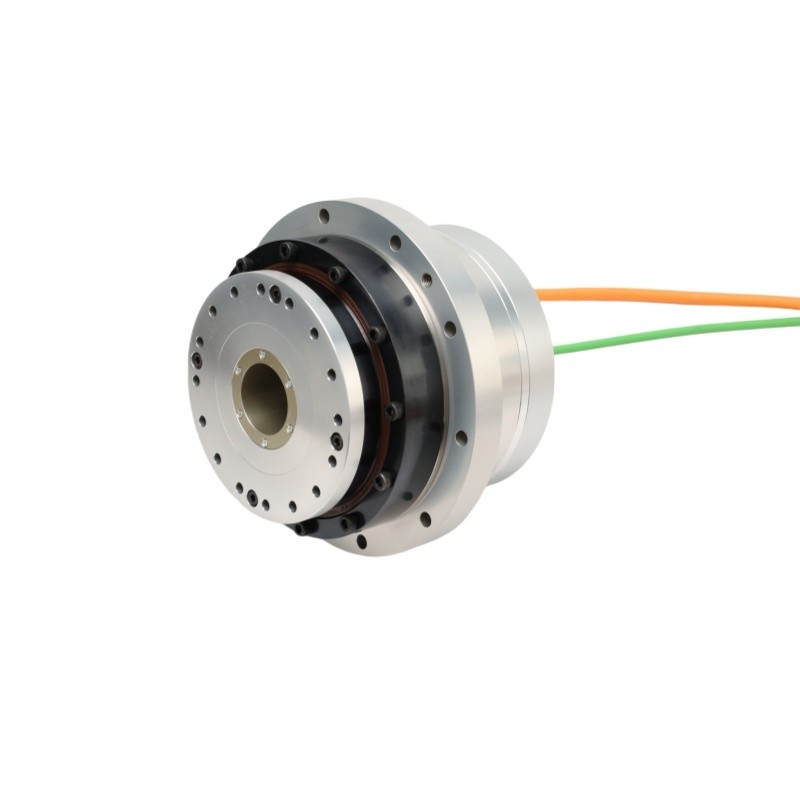

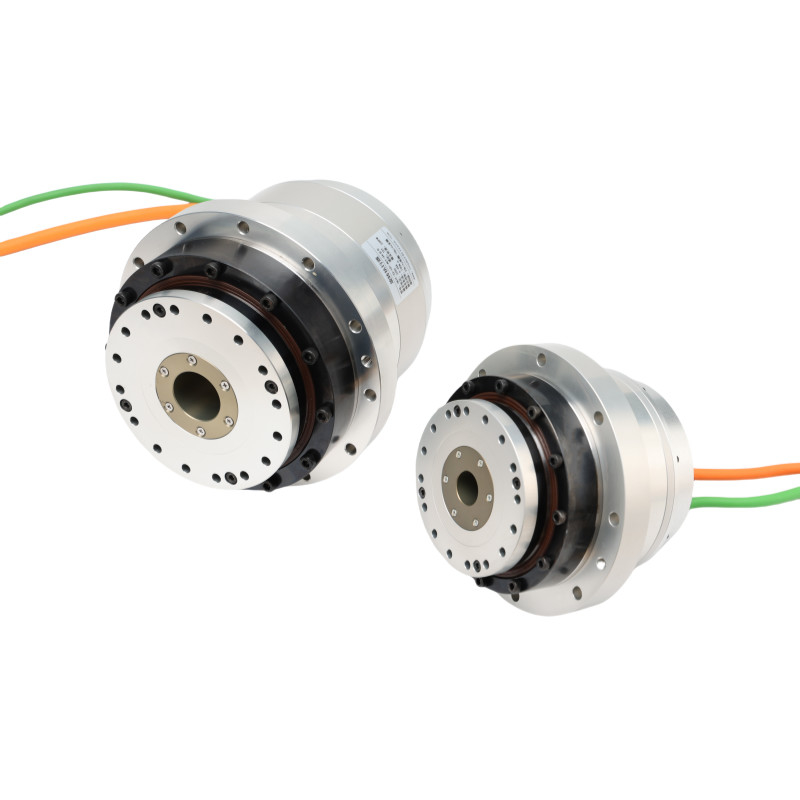

Больший полый вал HAMF
Ноль обратного отклонения Большие полые валы HATF серии вращающиеся приводы для лазерной режущей машины
Ротационный приводящий механизм - это электрическое, жидкостное или ручное устройство, используемое для преобразования электрической энергии в вращающее или колеблющееся движение.Эти приводы в основном используются в ручной или автоматической работе клапанов, где доступность коммунальных услуг, таких как сжатый воздух или электрический ток, играет значительную роль в выборе привода.
Этот тип привода отличается от линейного привода, потому что линейный привод использует линейное движение для передачи мощности, когда он противоположен вращению; однако,вращающийся приводной механизм соединен с устройствами для формирования линейных приводовЭти приводы используются на подвижном гидравлическом оборудовании, на борту самолетов и в системах управления движением.
Высокая точность: Абсолютная точность позиционирования до 10 дуговых секунд (0,0028 градусов).
Большой крутящий момент: Малый размер, большой крутящий момент; выходный крутящий момент до 800 Нм.
Полая дыра: Большое внутреннее отверстие для пропуска кабелей, газовых лагерей, лазерных лучей и т.д.
Долгая жизнь: точность остается неизменной после использования более 20 000 часов.
Никакой реакции.Хармонический привод с нулевым отклонением.
Интеграция: Интегрированный механизм натяжной волны, гармонический редуктор, двигатель крутящего момента, электромагнитный тормоз, кодер и драйвер.
Быстрая реакцияОтличная динамическая производительность; идеально подходит для лазерной обработки и автоматизации.
Низкие вибрации: чрезвычайно низкая вибрация и шум; лучший выбор для таких приложений, как полупроводники и медицинское оборудование для визуализации.
Высокие стандарты защиты: до уровня защиты IP67.
Без обслуживания: не требуется регулярное обслуживание; не требуется замена масла и т.д.
| Серия HAMF | 25 | 32 | 40 | ||||||||||||||
| Соотношение уменьшения | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Пиковый крутящий момент | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 441 | 436 | 459 | 400 | 641 | 702 | 762 | 800 |
| Номинальный момент | N·m | 68.5 | 107 | 133 | 133 | 133 | 90 | 150 | 190 | 230 | 267 | 150 | 240 | 300 | 360 | 480 | |
| Максимальная скорость | обороты в минуту | 94 | 59 | 48 | 40 | 30 | 75 | 47 | 38 | 31 | 24 | 59 | 37 | 30 | 25 | 19 | |
| Номинальная скорость | обороты в минуту | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | |
| Максимальный ток | Оружие | 6.9 | 6.07 | 5.58 | 4.97 | 3.92 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | 14.42 | 14.55 | 12.78 | 11.58 | 9.13 | |
| Номинальный ток | Оружие | 3.9 | 3.84 | 3.83 | 3.2 | 2.4 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | 5.41 | 5.45 | 5.46 | 5.47 | 5.48 | |
| Постоянный крутящий момент | N m/Arms | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | |
| Фазное сопротивление | Омм ((20°C) | 3.55 | 2.1 | 2 | |||||||||||||
| Индуктивность фаз | mH | 10 | 12 | 6 | |||||||||||||
| ЭМП сзади | Vrms/krpm | 40 | 52.5 | 65 | |||||||||||||
| 48VDC | Пиковый крутящий момент | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 411 | 436 | 459 | 280 | 440 | 550 | 660 | 800 |
| Номинальный момент | N·m | 64 | 100 | 125 | 133 | 133 | 90 | 145 | 180 | 215 | 267 | 140 | 230 | 280 | 340 | 450 | |
| Максимальная скорость | обороты в минуту | 59 | 37 | 30 | 25 | 19 | 53 | 33 | 27 | 22 | 17 | 43 | 27 | 22 | 18 | 14 | |
| Номинальная скорость | обороты в минуту | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 31 | 20 | 16 | 13 | 10 | |
| Максимальный ток | Оружие | 26.96 | 23.71 | 21.83 | 19.44 | 15.32 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | 42.89 | 42.44 | 42.54 | 42.61 | 38.82 | |
| Номинальный ток | Оружие | 14.26 | 14.03 | 14.06 | 12.49 | 9.39 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | 21.45 | 22.18 | 21.66 | 21.95 | 21.84 | |
| Постоянный крутящий момент | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | 6.53 | 10.37 | 12.93 | 15.49 | 20.61 | |
| Фазное сопротивление | Омм ((20°C) | 0.13 | 0.2 | 0.074 | |||||||||||||
| Индуктивность фаз | mH | 0.36 | 0.4 | 0.3 | |||||||||||||
| ЭМП сзади | Vrms/krpm | 10.5 | 12.57 | 15 | |||||||||||||
| Абсолютный кодер | Тип кодера | Абсолютный кодер | |||||||||||||||
| Разрешение (один оборот двигателя) | немного | 2324 бита | 23 бита | ||||||||||||||
| Двигатель с многоразовым счетчиком | немного | 16 | |||||||||||||||
| Однонаправленная точность положения | Арк сек | ≤ 70 | ≤ 60 | ≤ 60 | ≤ 50 | ≤ 50 | ≤ 65 | ≤ 60 | ≤ 55 | ≤ 45 | ≤ 45 | ≤ 60 | ≤ 60 | ≤ 50 | ≤ 45 | ≤ 45 | |
| Повторяемость точности позиционирования | Арк сек | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Свертывающая жесткость | x104 N·m /rad | 38 | 95 | 175 | |||||||||||||
| Торсионная жесткость | x104 N·m /rad | 3.4 | 4.6 | 3.4 | 9.9 | 14 | 18.6 | ||||||||||
| Момент инерции | Без тормоза | В кг*м2 | 2.3*10^-4 | 8.03*10^-4 | 1.72*10^-3 | ||||||||||||
| Масса | Без тормоза | В кг | 3.7 | 6.68 | 12.2 | ||||||||||||
| Количество моторных столбов | Полюс | 16 | |||||||||||||||
| Окружающие условия | Рабочая температура: 0~40°C Температура хранения: -20~60°C Рабочая влажность/влажность хранения: 20~80% RH (без конденсации) Сопротивление вибрации: 24,5 м/с2 (частота: 10~400 Гц) Никакой пыли или металлического порошка, коррозионных газов, легковоспламеняющихся газов, масляного тумана и других использования в помещении, избегайте прямых солнечных лучей Ниже 1000 м надморской высоты |
||||||||||||||||
| Моторная изоляция | Сопротивление изоляции: более 100MΩ ((DC500V) | ||||||||||||||||
| Диэлектрическая прочность: AC1500V/ 1 минута | |||||||||||||||||
| Класс изоляции: F | |||||||||||||||||
| Степень защиты | Полностью закрытый самоохлаждающийся тип (IP65) | ||||||||||||||||
