Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:

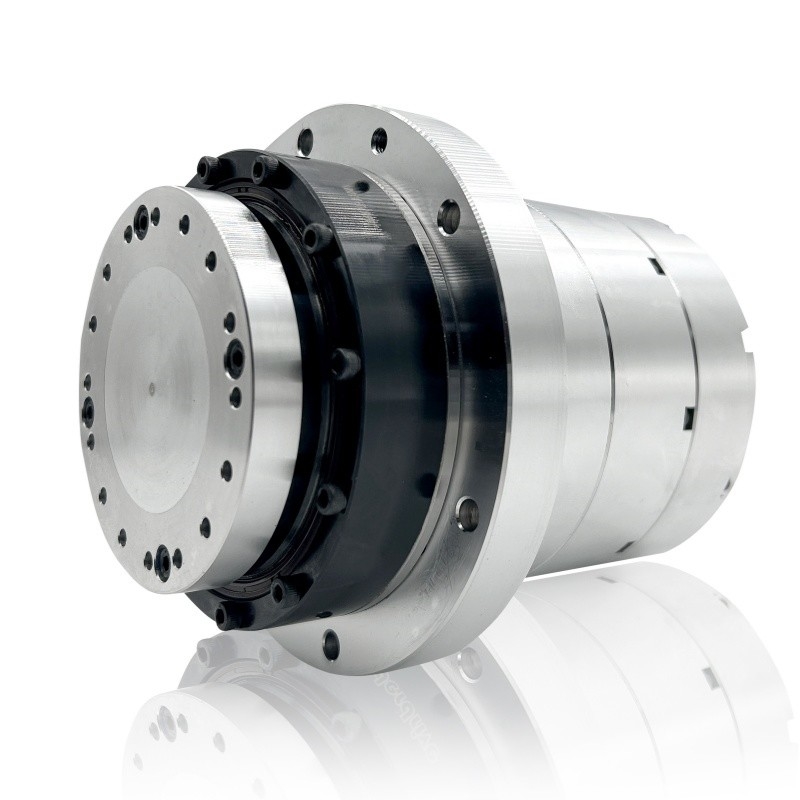

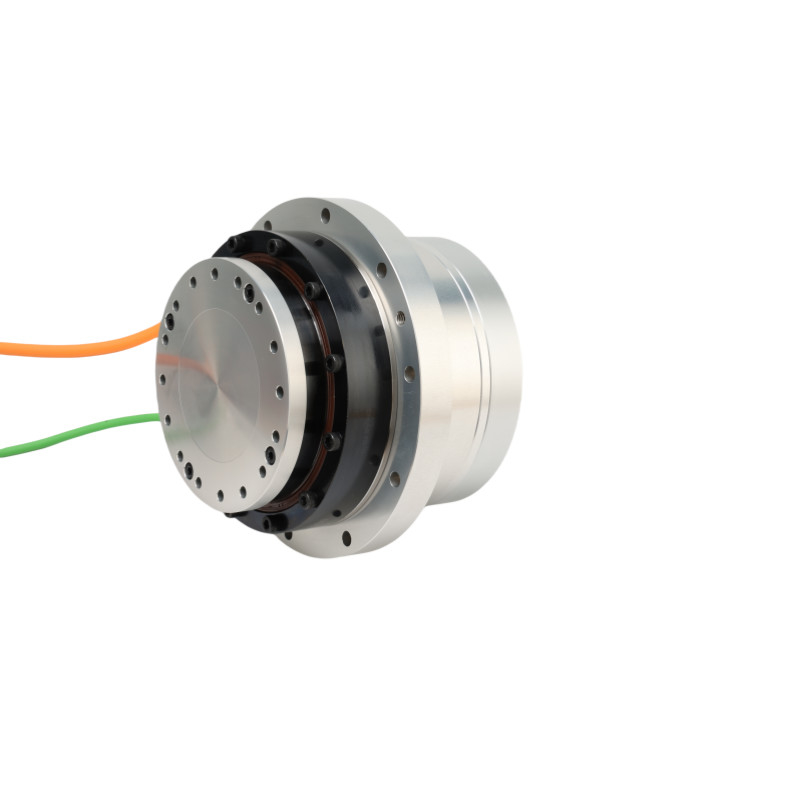

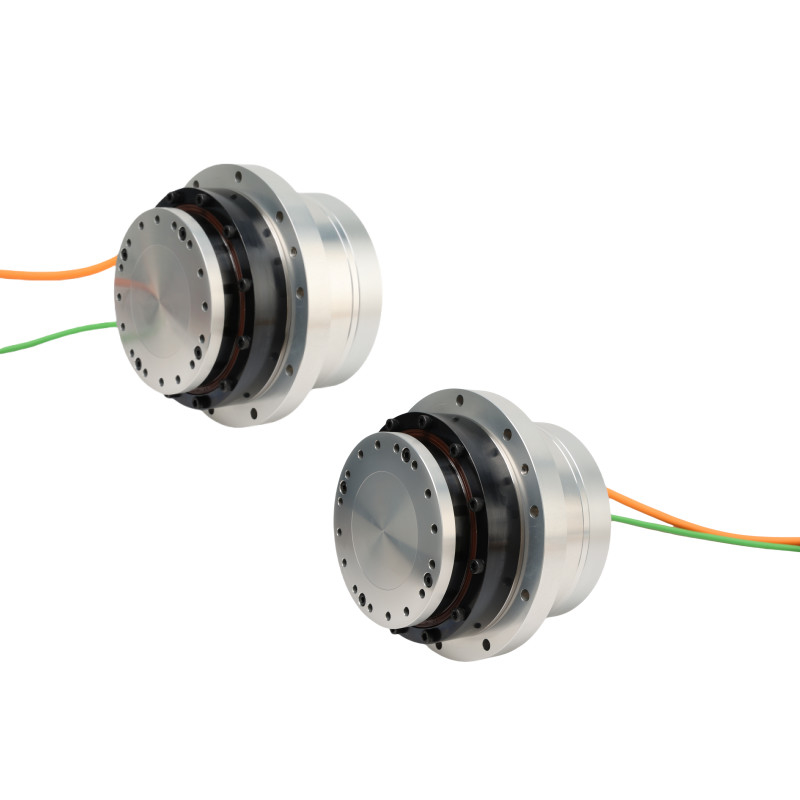

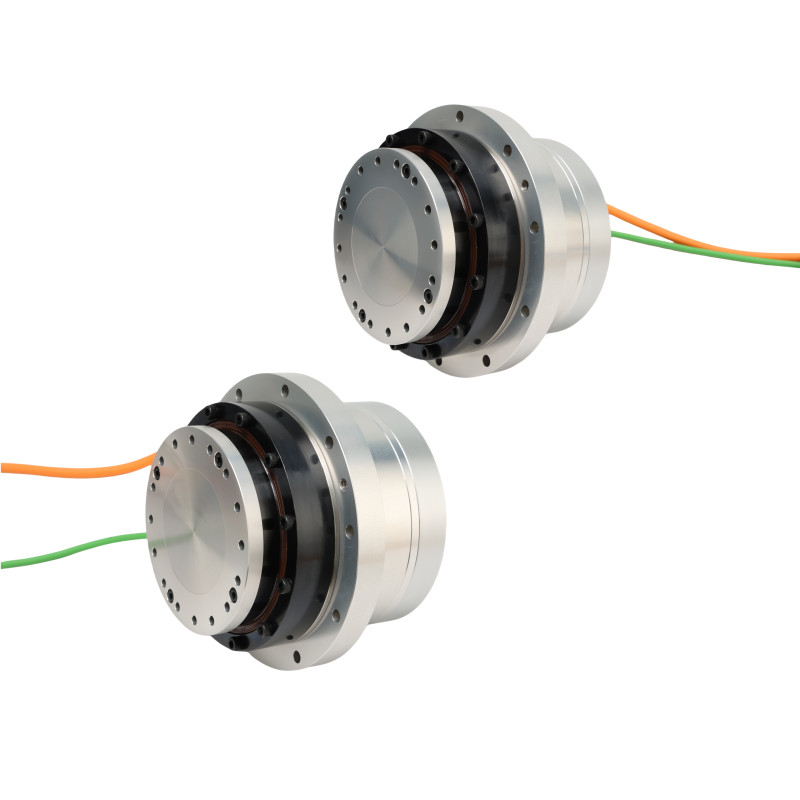

Боковые выходы Фланцевые вращающиеся приводы серии HASF
Ротационные приводы - механические устройства, предназначенные для производства вращающегося движения или крутящего момента вокруг центральной оси.и другие приложения, где требуется управляемое вращающее движение.
1Тело привода: обычно цилиндрическое или коробчатое, для размещения внутренних компонентов.
2. вращающийся вал: подключен к выходному механизму или нагрузке, перевод вращающегося движения.
3Источник питания: в зависимости от типа, он может быть пневматическим (сжатый воздух), гидравлическим (давление жидкости), электрическим (электрический мотор) или механическим (перевод и связь).
4Механизм управления: регулирует работу привода, либо вручную, либо с помощью автоматизированных систем.
Промышленная автоматизация
1Роботизированные руки: Ротационные приводы являются неотъемлемыми компонентами роботизированных рук и манипуляторов, используемых на сборочных линиях, в работе с подбором и размещением и других автоматизированных задачах.
2Конвейеры и обработка материалов: приводы управляют вращающимися движениями в конвейерных системах, сортировочных механизмах и оборудовании для обработки материалов.
3. Машины для упаковки: приводы облегчают вращающиеся движения в упаковочных машинах для таких задач, как уплотнение, маркировка и заполнение.
Развлечения и развлечения
1. Поездки в тематические парки: Актуаторы используются в аниматронике и механизмах езды для создания динамических движений и имитации реалистичных опытов.
2. Сцена и оборудование для мероприятий: вращающиеся приводы облегчают передвижение в занавесах сцены, осветительных приборах и другом театральном оборудовании.
Потребительская электроника:
1Потребительская электроника: Актуаторы используются в различных потребительских электронных продуктах, таких как камеры, смартфоны и игровые консоли для механизмов, таких как зумовые линзы, автофокус,и обратной связи вибрации.
Энергетика и коммунальные услуги:
1. Запуск клапанов: вращающиеся приводы управляют клапанами в трубопроводах, производственных отраслях и коммунальных услугах для регулирования скорости потока, давления и направления жидкости.
2Возобновляемая энергия: Актуаторы используются в системах слежения за солнечной энергией для ориентации солнечных панелей в сторону солнца для оптимального захвата энергии.
Медицинское обслуживание:
1Диагностическое оборудование: Ротационные приводы используются в медицинских устройствах, таких как компьютерные томографические сканеры и магнитно-резонансные аппараты, для точного позиционирования и движения компонентов визуализации.
2Хирургическая робототехника: Действующие устройства позволяют осуществлять точное движение и управление в хирургических робототехнических системах, повышая хирургическую точность и минимально инвазивные процедуры.
| Серия ИМЕЕТ | 20 | ||||||
| Соотношение уменьшения | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Пиковый крутящий момент | N·m | 69 | 91 | 102 | 108 | 113 |
| Номинальный момент | N·m | 30 | 48 | 58 | 61 | 61 | |
| Максимальная скорость | обороты в минуту | 98 | 62 | 50 | 41 | 31 | |
| Номинальная скорость | обороты в минуту | 51 | 32 | 26 | 21 | 16 | |
| Максимальный ток | Оружие | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Номинальный ток | Оружие | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Постоянный крутящий момент | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Фазное сопротивление | Омм ((20°C) | 6.2 | |||||
| Индуктивность фаз | mH | 7.7 | |||||
| ЭМП сзади | Vrms/krpm | 25 | |||||
| 48VDC | Пиковый крутящий момент | N·m | 69 | 91 | 102 | 108 | 113 |
| Номинальный момент | N·m | 39 | 58 | 61 | 61 | 61 | |
| Максимальная скорость | обороты в минуту | 86 | 54 | 44 | 36 | 27 | |
| Номинальная скорость | обороты в минуту | 51 | 32 | 26 | 21 | 16 | |
| Максимальный ток | Оружие | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Номинальный ток | Оружие | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Постоянный крутящий момент | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Фазное сопротивление | Омм ((20°C) | 0.4 | |||||
| Индуктивность фаз | mH | 0.9 | |||||
| ЭМП сзади | Vrms/krpm | 7.7 | |||||
| Абсолютный кодер | Тип кодера | Абсолютный кодер | |||||
| Разрешение (один оборот двигателя) | немного | 2324 бита | |||||
| Двигатель с многоразовым счетчиком | немного | 16 | |||||
| Однонаправленная точность положения | Арк сек | ≤ 75 | ≤ 75 | ≤ 60 | ≤ 50 | ≤ 50 | |
| Повторяемость точности позиционирования | Арк сек | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Свертывающая жесткость | x104N·m /rad | 24 | |||||
| Торсионная жесткость | x104N·m /rad | 1.8 | 2.3 | ||||
| Момент инерции | Без тормоза | В кг*м2 | 8.8*10^-5 | ||||
| С тормозом | В кг*м2 | 9.17*10^-5 | |||||
| Масса | Без тормоза | В кг | 2.4 | ||||
| С тормозом | В кг | 2.96 | |||||
| Количество моторных столбов | Полюс | 16 | |||||
| Окружающие условия | Рабочая температура: 0~40°C Температура хранения: -20~60°C Рабочая влажность/влажность хранения: 20~80% RH (без конденсации) Сопротивление вибрации: 24,5 м/с2 (частота: 10~400 Гц) Никакой пыли или металлического порошка, коррозионных газов, легковоспламеняющихся газов, масляного тумана и других использования в помещении, избегайте прямых солнечных лучей Ниже 1000 м надморской высоты |
||||||
| Моторная изоляция | Сопротивление изоляции: более 100MΩ ((DC500V) | ||||||
| Диэлектрическая прочность: AC1500V/ 1 минута | |||||||
| Класс изоляции: F | |||||||
| Степень защиты | Полностью закрытый самоохлаждающийся тип (IP65) | ||||||
