Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:

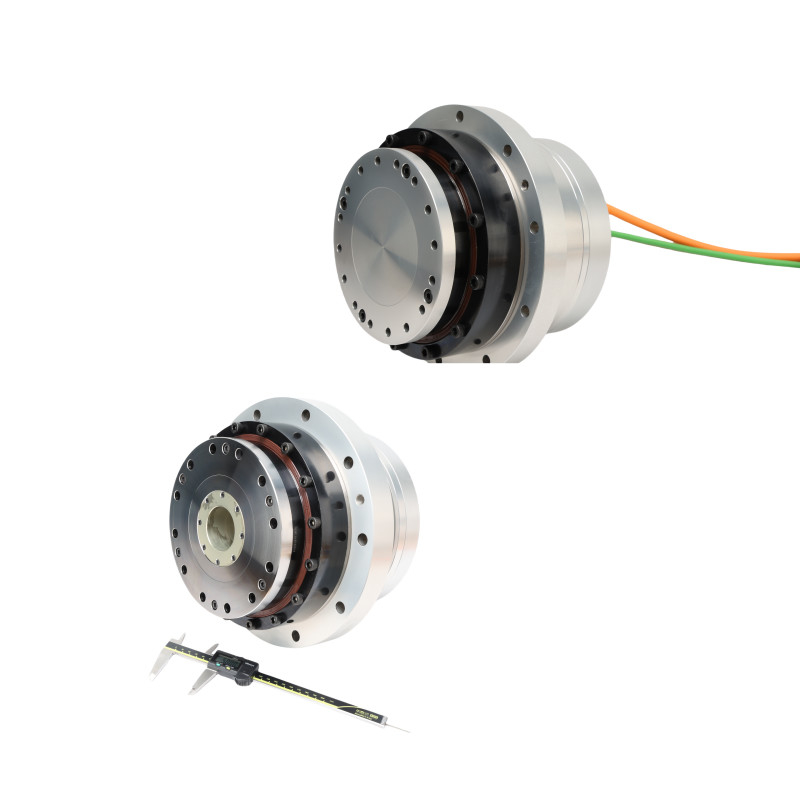

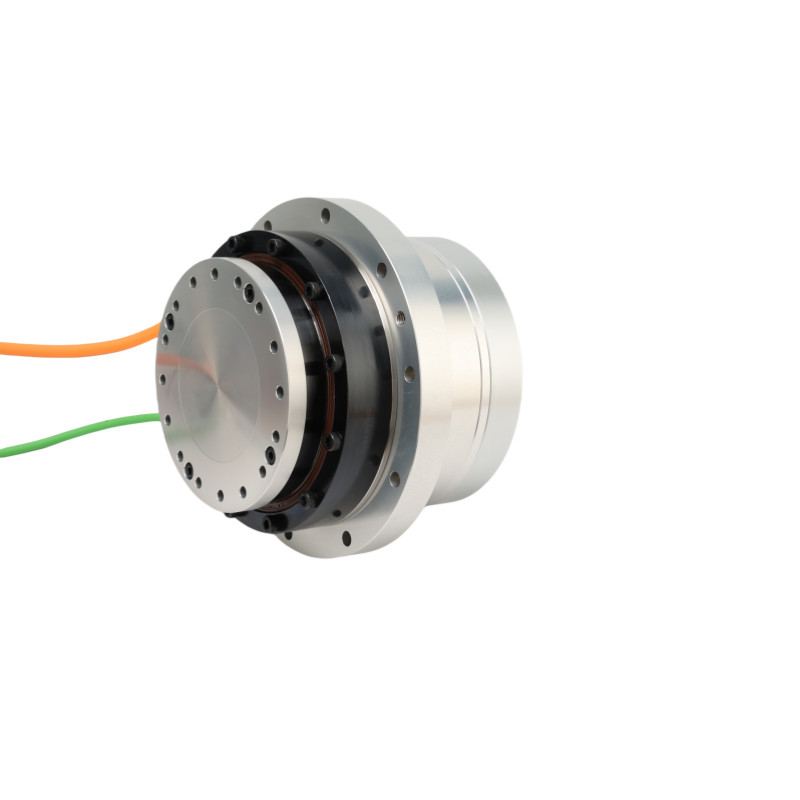

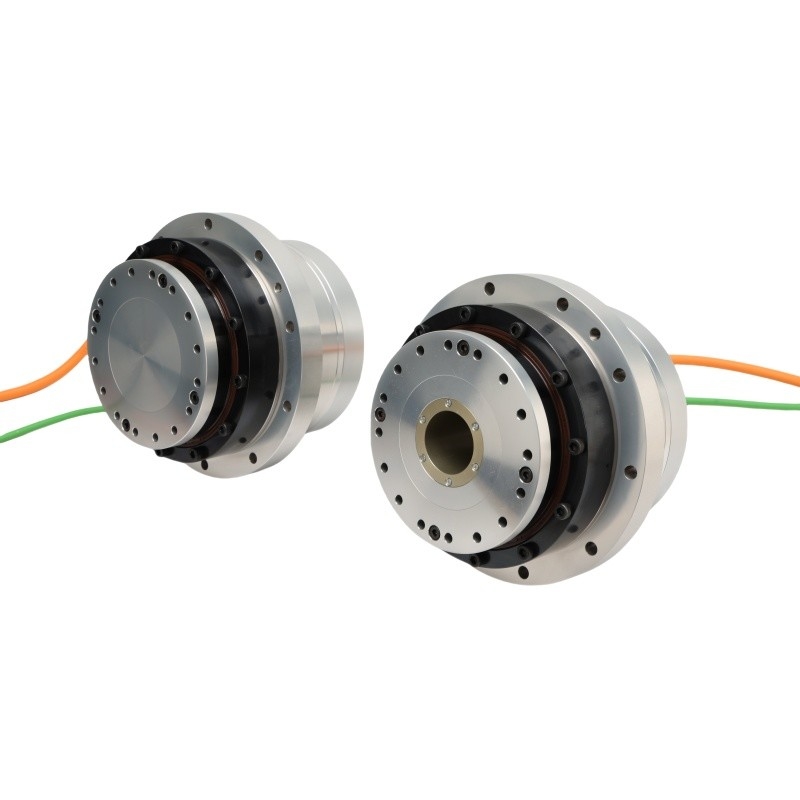

Боковые выходы Фланцевые вращающиеся приводы серии HASF
Описание продукта
Ротационные приводы - это механические устройства, предназначенные для создания вращающегося движения или крутящего момента вокруг центральной оси.
Ротационные приводы имеют широкое применение в различных отраслях из-за их способности преобразовывать жидкость или электрическую энергию в вращающее движение или крутящий момент.Вот некоторые конкретные приложения, где вращающиеся приводы обычно используются в промышленной автоматизации, как роботизированные руки, конвейеры и обработки материалов, системы передачи и упаковочные машины.
Применение вращающихся приводов
Промышленная автоматизация:Используется в робототехнике, конвейерах, упаковочных машинах и других автоматизированных системах.
Аэрокосмическая:Критически важно для управления полетом, посадки и позиционирования спутника.
Автомобильные:Силовое рулевое управление, управление газом, трансмиссия.
Энергетика и коммунальные услуги:Запуск клапанов, солнечные системы слежения.
Медицинское обслуживание:Диагностическое оборудование, хирургическая роботика.
Потребительская электроника:Камеры, смартфоны, игровые приставки.
Лист спецификации
| Серия ИМЕЕТ | 32 | ||||||
| Соотношение уменьшения | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Пиковый крутящий момент | N·m | 250 | 376 | 441 | 436 | 459 |
| Номинальный момент | N·m | 90 | 150 | 190 | 230 | 267 | |
| Максимальная скорость | обороты в минуту | 75 | 47 | 38 | 31 | 24 | |
| Номинальная скорость | обороты в минуту | 45 | 28 | 23 | 19 | 14 | |
| Максимальный ток | Оружие | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | |
| Номинальный ток | Оружие | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | |
| Постоянный крутящий момент | N m/Arms | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | |
| Фазное сопротивление | Омм ((20°C) | 2.1 | |||||
| Индуктивность фаз | mH | 12 | |||||
| ЭМП сзади | Vrms/krpm | 52.5 | |||||
| 48VDC | Пиковый крутящий момент | N·m | 250 | 376 | 411 | 436 | 459 |
| Номинальный момент | N·m | 90 | 145 | 180 | 215 | 267 | |
| Максимальная скорость | обороты в минуту | 53 | 33 | 27 | 22 | 17 | |
| Номинальная скорость | обороты в минуту | 45 | 28 | 23 | 19 | 14 | |
| Максимальный ток | Оружие | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | |
| Номинальный ток | Оружие | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | |
| Постоянный крутящий момент | N m/Arms | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | |
| Фазное сопротивление | Омм ((20°C) | 0.2 | |||||
| Индуктивность фаз | mH | 0.4 | |||||
| ЭМП сзади | Vrms/krpm | 12.57 | |||||
| Абсолютный кодер | Тип кодера | Абсолютный кодер | |||||
| Разрешение (один оборот двигателя) | немного | 2324 бита | |||||
| Двигатель с многоразовым счетчиком | немного | 16 | |||||
| Однонаправленная точность положения | Арк сек | ≤ 65 | ≤ 60 | ≤ 55 | ≤ 45 | ≤ 45 | |
| Повторяемость точности позиционирования | Арк сек | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Свертывающая жесткость | x104N·m /rad | 95 | |||||
| Торсионная жесткость | x104N·m /rad | 7.6 | 9.9 | ||||
| Момент инерции | Без тормоза | В кг*м2 | 8.3*10^-4 | ||||
| С тормозом | В кг*м2 | 1.04*10^-3 | |||||
| Масса | Без тормоза | В кг | 7.4 | ||||
| С тормозом | В кг | 8.7 | |||||
| Количество моторных столбов | Полюс | 16 | |||||
| Окружающие условия | Рабочая температура: 0~40°C Температура хранения: -20~60°C Рабочая влажность/влажность хранения: 20~80% RH (без конденсации) Сопротивление вибрации: 24,5 м/с2 (частота: 10~400 Гц) Никакой пыли или металлического порошка, коррозионных газов, легковоспламеняющихся газов, масляного тумана и других использования в помещении, избегайте прямых солнечных лучей Ниже 1000 м надморской высоты |
||||||
| Моторная изоляция | Сопротивление изоляции: более 100MΩ ((DC500V) | ||||||
| Диэлектрическая прочность: AC1500V/ 1 минута | |||||||
| Класс изоляции: F | |||||||
| Степень защиты | Полностью закрытый самоохлаждающийся тип (IP65) | ||||||
