Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
В случае, если данный показатель не соответствует требованиям, указанным в пункте 6.2.3.

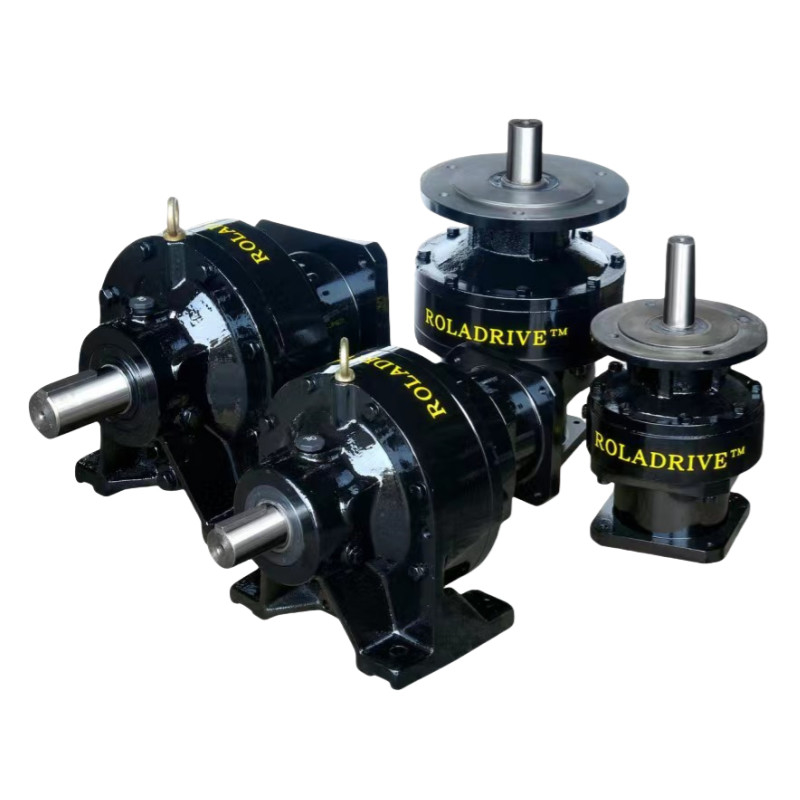

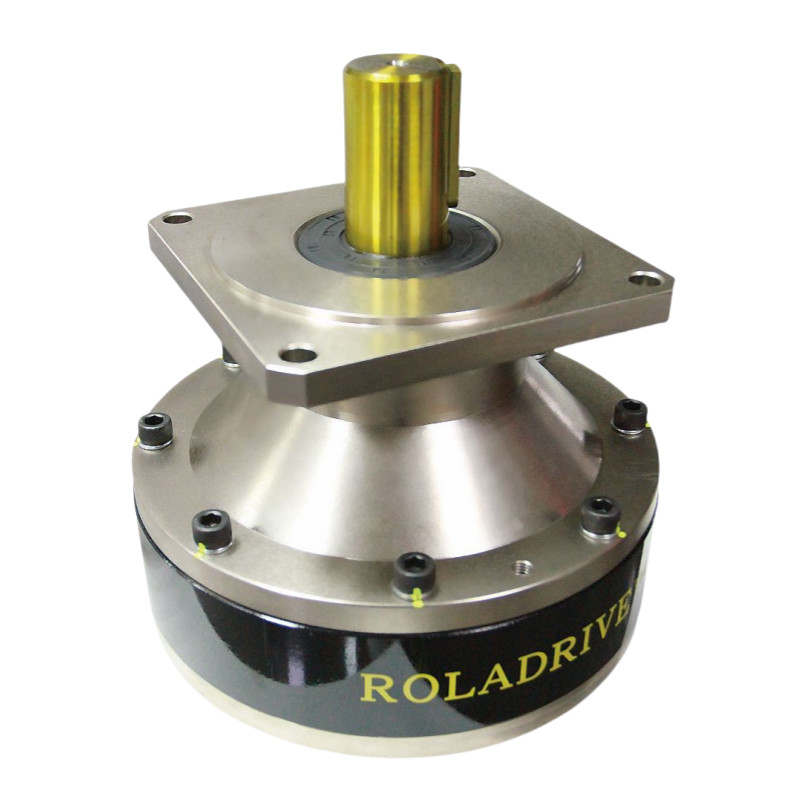

Многозубая сетка, высокая жесткость, высокий крутящий момент, длительный срок службы, чрезвычайно подходящий для высокоударной машины и заменяющий двухступенчатый планетарный редуктор.
Обзор
Тип: TTGV/TTGH15 0-TTGV/TTGH390
Ответная реакция: ≤7-10 arc.min
Соотношение: 1/15 - 1/100
Мощность: 1,0 КВт - 30 КВт
Номинальный выходной крутящий момент: 600-15000 НМ
| Таблица технических спецификаций TTGV/TTGH Таблица технических спецификаций TTGV/TTGH | |||||||||||
| Спецификация | TTGV-110 TTGH-110 |
TTGV-150 TTGH-150 |
TTGV-150 TTGH-150 |
TTGV-220 TTGH-220 |
ТТГВ-270 TTGH-270 |
TTGV-330 TTGH-330 |
TTGV-390 TTGH-390 |
TTGV-450 TTGH-450 |
TTGV-550 TTGH-550 |
TTGV-650 TTGH-650 |
|
| Соотношение | 25/30/20 | 25/30/20 | 25/30/20 | 25/30/20 | 25/30/20 | 25/30/20 | 25/30/20 | 20/25/30/35 | 20/25/30/35 | 20/25/30/35 | |
| 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 40/50/60/70 | 40/50/60/70 | 40/50/60/70 | ||
| 70/80 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 80/90/100/120 | 80/90/100/120 | 80/90/100/120 | |||
| 120 | 120 | 120 | 120 | 139 | 139 | 139 | |||||
| Номинальный выходной крутящий момент | Nm kgf-m |
400 | 600 | 1200 | 2100 | 5000 | 9500 | 15000 | 22000 | 40000 | 58000 |
| Точный момент ускорения и торможения | Nm kgf-m |
1200 | 1800 | 3600 | 6300 | 15000 | 28500 | 45000 | 66000 | 120000 | 174000 |
| Максимально допустимый моментальный крутящий момент | Nm kgf-m |
2000 | 3000 | 6000 | 10500 | 25000 | 47500 | 75000 | 110000 | 200000 | 290000 |
| Номинальная скорость ввода | Нет (rpm) |
3000 | 3000 | 3000 | 2000 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Максимально допустимая скорость ввода | Nmax (rpm) |
2500 | 5000 | 5000 | 4000 | 2000 | 2000 | 1500 | 1500 | 1500 | 1500 |
| Противная реакция | arc.min | ≤ 7.0 | ≤ 7.0 | ≤ 7.0 | ≤ 7.0 | ≤ 7.0 | ≤ 8.0 | ≤ 10.0 | ≤ 5.0 | ≤ 5.0 | ≤ 7.0 |
| Максимальная осевая сила | N | 4000 | 5000 | 7500 | 25000 | 75000 | 82000 | 120000 | 150000 | 220000 | 400000 |
| Эффективность запуска | % | ≥ 90 | ≥ 90 | ≥ 90 | ≥ 90 | ≥ 90 | ≥ 90 | ≥ 85 | ≥ 85 | ≥ 85 | ≥ 85 |
| Шум | db | < 62 | < 63 | < 65 | < 65 | < 70 | < 70 | < 70 | < 70 | < 70 | < 72 |
| Вес | КГ | 15 | 33 | 43 | 80 | 136 | 225 | 350 | 515 | — | — |
