Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:

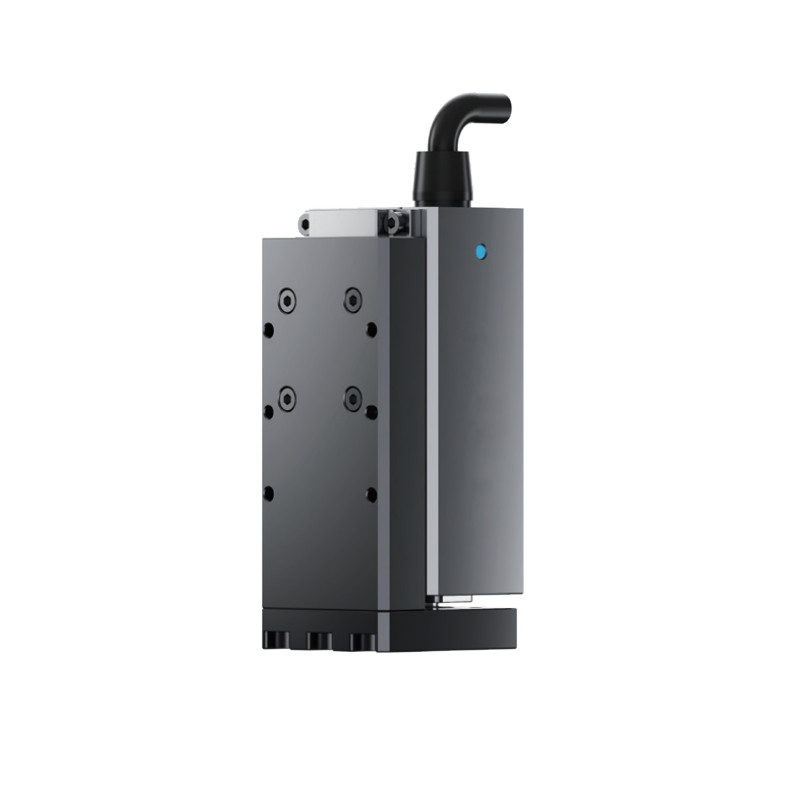

Серия ELS
|
|
|
|
|
| Интегрированный привод и управление | Высокая точность позиционирования | Технология управления с прямым приводом в замкнутом цикле | Ультратонкий размер |
| Обзор продукции | |||||||||
|
|||||||||
|
Модель
|
ELS-SW
|
ELS-SW
|
ELS-SW
|
ELS-30
|
ELS-30
|
ELS-30
|
ELS-50
|
ELS-50
|
ELS-50
|
|
Общее количество поездок
|
30,50 мм
|
30,50 мм
|
30,50 мм
|
30 мм
|
30 мм
|
30 мм
|
50 мм
|
50 мм
|
50 мм
|
|
Свинцовый винт в мм
|
2 мм
|
4 мм
|
6 мм
|
2 мм
|
4 мм
|
6 мм
|
2 мм
|
4 мм
|
6 мм
|
|
Номинальная тяга N
|
100N
|
50N
|
30N
|
100N
|
50N
|
30N
|
100N
|
50N
|
30N
|
|
Минимальная тяга N
|
30N
|
15N
|
9N
|
30N
|
15N
|
9N
|
30N
|
15N
|
9N
|
|
Максимальная скорость мм/с
|
100 мм/с
|
200 мм/с
|
300 мм/с
|
100 мм/с
|
200 мм/с
|
300 мм/с
|
100 мм/с
|
200 мм/с
|
300 мм/с
|
|
Максимальное ускорение G
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
|
Максимальная портативная масса - горизонтальные кг
|
6 кг
|
3 кг
|
2 кг
|
6 кг
|
3 кг
|
2 кг
|
6 кг
|
3 кг
|
2 кг
|
|
Максимальная портативная масса - вертикальные кг
|
1.5 кг
|
0.75 кг
|
0.5 кг
|
1.5 кг
|
0.75 кг
|
0.5 кг
|
1.5 кг
|
0.75 кг
|
0.5 кг
|
|
Точность повторения положения в мм
|
±0,02 мм
|
±0,02 мм
|
±0,02 мм
|
±0,02 мм
|
±0,02 мм
|
±0,02 мм
|
±0,02 мм
|
±0,02 мм
|
±0,02 мм
|
|
Ширина тела мм
|
36 мм
|
36 мм
|
36 мм
|
45 мм
|
45 мм
|
45 мм
|
45 мм
|
45 мм
|
45 мм
|
|
Описание функции
|
Режим расположения/режим толкания
|
Режим расположения/режим толкания
|
Режим расположения/режим толкания
|
Режим расположения/режим толкания
|
Режим расположения/режим толкания
|
Режим расположения/режим толкания
|
Режим расположения/режим толкания
|
Режим расположения/режим толкания
|
Режим расположения/режим толкания
|
|
Протокол связи
|
Встроенный: Modbus RTU (RS485)
|
Встроенный: Modbus RTU (RS485)
|
Встроенный: Modbus RTU (RS485)
|
Встроенный: Modbus RTU (RS485)
|
Встроенный: Modbus RTU (RS485)
|
Встроенный: Modbus RTU (RS485)
|
Встроенный: Modbus RTU (RS485)
|
Встроенный: Modbus RTU (RS485)
|
Встроенный: Modbus RTU (RS485)
|
| Цифровые I/O, IO-ссылки необязательны | Цифровые I/O, IO-ссылки необязательны | Цифровые I/O, IO-ссылки необязательны | Цифровые I/O, IO-ссылки необязательны | Цифровые I/O, IO-ссылки необязательны | Цифровые I/O, IO-ссылки необязательны | Цифровые I/O, IO-ссылки необязательны | Цифровые I/O, IO-ссылки необязательны | Цифровые I/O, IO-ссылки необязательны | |
|
Рекомендуемая среда использования
|
0~40°C, < 85% RH
|
0~40°C, < 85% RH
|
0~40°C, < 85% RH
|
0~40°C, < 85% RH
|
0~40°C, < 85% RH
|
0~40°C, < 85% RH
|
0~40°C, < 85% RH
|
0~40°C, < 85% RH
|
0~40°C, < 85% RH
|
|
Метод выхода кабеля интерфейса
|
Задние/боковые выходы
|
Задние/боковые выходы
|
Задние/боковые выходы
|
Задние/боковые выходы
|
Задние/боковые выходы
|
Задние/боковые выходы
|
Задние/боковые выходы
|
Задние/боковые выходы
|
Задние/боковые выходы
|
|
Продолжительность жизни
|
50 миллионов поездок туда и обратно/5000 км
|
50 миллионов поездок туда и обратно/5000 км
|
50 миллионов поездок туда и обратно/5000 км
|
50 миллионов поездок туда и обратно/5000 км
|
50 миллионов поездок туда и обратно/5000 км
|
50 миллионов поездок туда и обратно/5000 км
|
50 миллионов поездок туда и обратно/5000 км
|
50 миллионов поездок туда и обратно/5000 км
|
50 миллионов поездок туда и обратно/5000 км
|
|
Номинальное напряжение V
|
постоянный ток 24 В ± 10%
|
постоянный ток 24 В ± 10%
|
постоянный ток 24 В ± 10%
|
постоянный ток 24 В ± 10%
|
постоянный ток 24 В ± 10%
|
постоянный ток 24 В ± 10%
|
постоянный ток 24 В ± 10%
|
постоянный ток 24 В ± 10%
|
постоянный ток 24 В ± 10%
|
|
Номинальный ток A
|
1.5А
|
1.5А
|
1.5А
|
1.5А
|
1.5А
|
1.5А
|
1.5А
|
1.5А
|
1.5А
|
|
Пиковый ток A
|
3А
|
3А
|
3А
|
3А
|
3А
|
3А
|
3А
|
3А
|
3А
|
|
Номинальная мощность W
|
20 Вт
|
20 Вт
|
20 Вт
|
20 Вт
|
20 Вт
|
20 Вт
|
20 Вт
|
20 Вт
|
20 Вт
|
|
Тип двигателя
|
Сервомотор постоянного тока
|
Сервомотор постоянного тока
|
Сервомотор постоянного тока
|
Сервомотор постоянного тока
|
Сервомотор постоянного тока
|
Сервомотор постоянного тока
|
Сервомотор постоянного тока
|
Сервомотор постоянного тока
|
Сервомотор постоянного тока
|
|
Допустимый крутящий момент статической нагрузки Mx
|
32 Н·м
|
32 Н·м
|
32 Н·м
|
32 Н·м
|
32 Н·м
|
32 Н·м
|
32 Н·м
|
32 Н·м
|
32 Н·м
|
|
Статический допустимый крутящий момент нагрузки My
|
20 Н·м
|
20 Н·м
|
20 Н·м
|
20 Н·м
|
20 Н·м
|
20 Н·м
|
20 Н·м
|
20 Н·м
|
20 Н·м
|
|
Допустимый крутящий момент статической нагрузки Mz
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
|
Динамический допустимый момент нагрузки Mx
|
12.5 Н·м
|
12.5 Н·м
|
12.5 Н·м
|
12.5 Н·м
|
12.5 Н·м
|
12.5 Н·м
|
12.5 Н·м
|
12.5 Н·м
|
12.5 Н·м
|
|
Динамический допустимый крутящий момент нагрузки
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
|
Динамический допустимый крутящий момент нагрузки Mz
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
10 Н·м
|
|
Уровень защиты
|
IP40
|
IP40
|
IP40
|
IP40
|
IP40
|
IP40
|
IP40
|
IP40
|
IP40
|
|
Соответствует международным стандартам
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
|
Способ установки
|
Горизонтальная установка, вертикальная установка, боковая установка, установка с подвесным потолком
|
Горизонтальная установка, вертикальная установка, боковая установка, установка с подвесным потолком
|
Горизонтальная установка, вертикальная установка, боковая установка, установка с подвесным потолком
|
Горизонтальная установка, вертикальная установка, боковая установка, установка с подвесным потолком
|
Горизонтальная установка, вертикальная установка, боковая установка, установка с подвесным потолком
|
Горизонтальная установка, вертикальная установка, боковая установка, установка с подвесным потолком
|
Горизонтальная установка, вертикальная установка, боковая установка, установка с подвесным потолком
|
Горизонтальная установка, вертикальная установка, боковая установка, установка с подвесным потолком
|
Горизонтальная установка, вертикальная установка, боковая установка, установка с подвесным потолком
|
| Применение | |||||
| |
|
|
|
|
|
| 3C Электроника | Литийная батарея | Выработка высокоточного оборудования | - Что?Электрическое оборудование | Автомобили и связанные с ними | Образование |
