Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия CSF CSG
 |

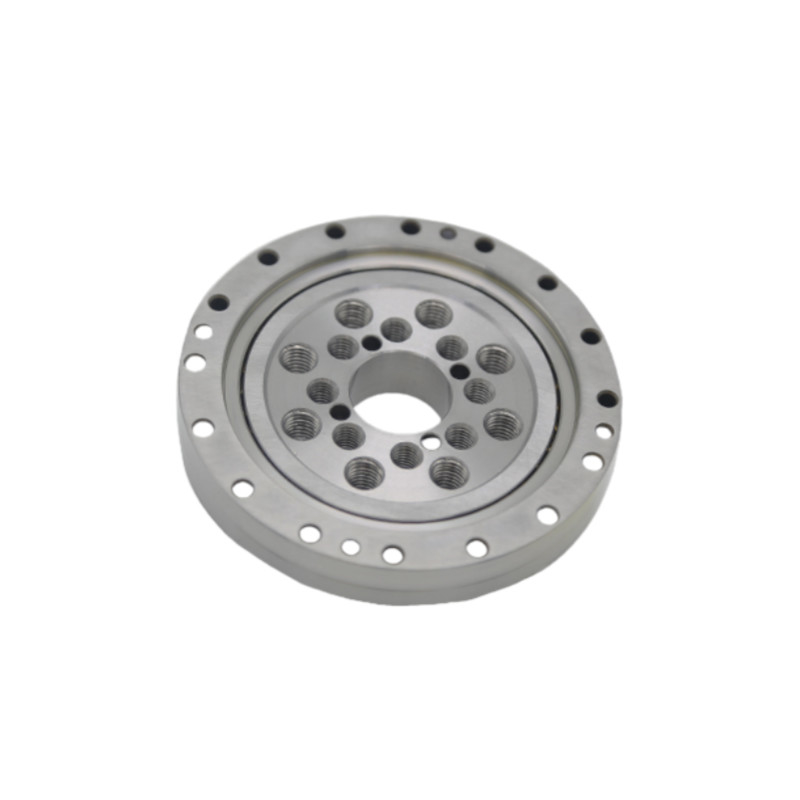

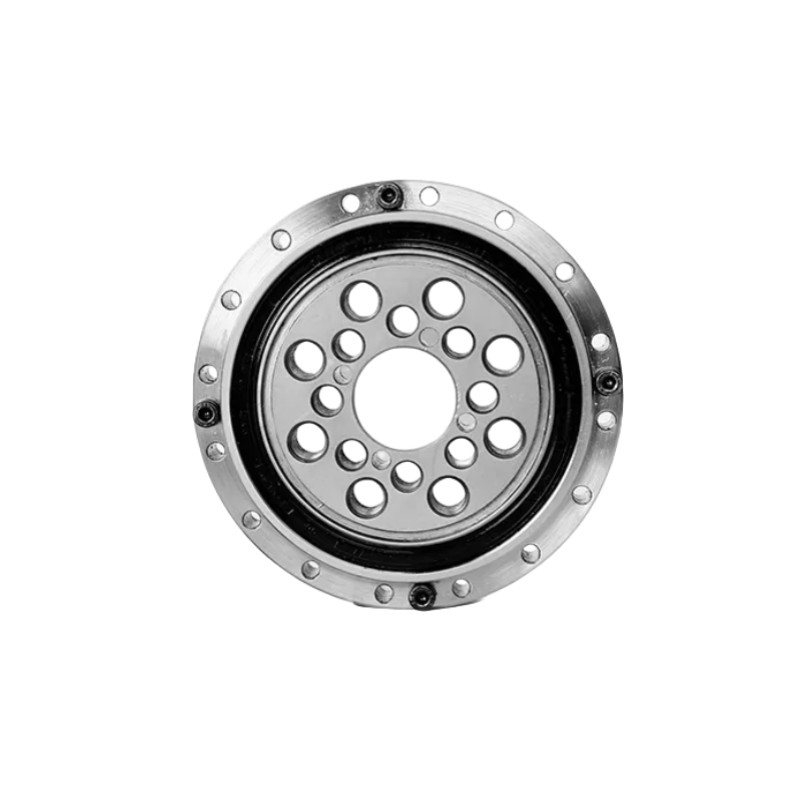

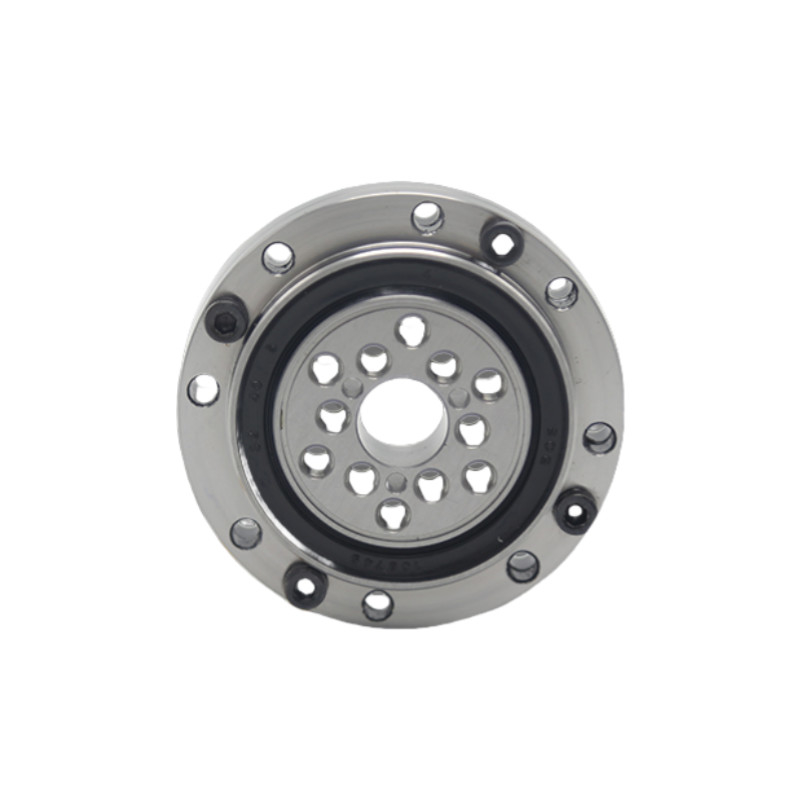

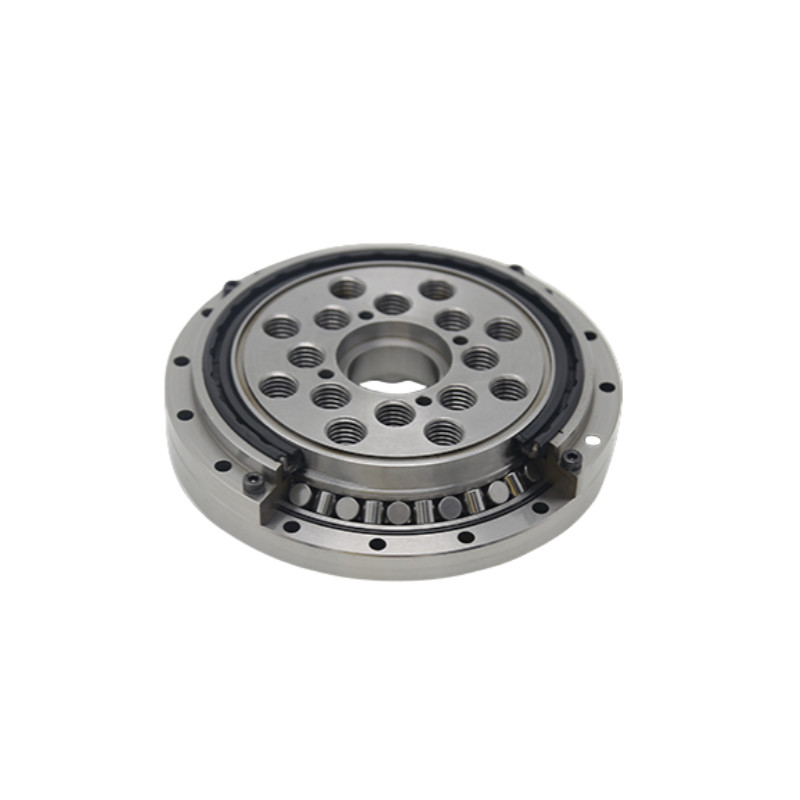

Подшипниковая конструкция гармонического редуктора CSF (CSG) состоит из разделенного наружного кольца и интегрального внутреннего кольца.в то время как внутреннее кольцо является интегральной структурой с монтажными отверстиями для позиционирования, что делает его подходящим для гармонического редуктора серии CSF (CSG). |
Введение
Гармонический редуктор состоит из гармонического генератора, гибкой линии, жесткой линии и жесткого подшипника (пересеченный 14) и гибкого подшипника (глубокий H-секционный шаровой подшипник).Внутреннее отверстие гибкого подшипника выровняется с наружным кольцом камеры, что позволяет эластично деформироваться, чтобы соответствовать внутреннему кольцу открывающей части Flexspline. Внешнее кольцо открывающей части Flexspline связано с зубами жесткой спины.Количество зубов на жесткой спин больше, чем на гибкой спинНа длинном вале флексплин и жесткий сплин соединяются друг с другом и отделяются на коротком вале. Нижняя часть флексплина закрепляется на выходном конце,в то время как жесткий подшипник установлен на выходном терминале редуктора и подключен к наружной.
Гармонические редукторы обычно используются в производственных отраслях, таких как робототехника, станки-инструменты и аэрокосмическая промышленность, где необходима высокая точность, жесткость и грузоподъемность.требуются высокие стандарты точности обработки деталей гармонических редукторовВ случае жестких подшипников наиболее важными факторами являются жесткость, надежность и точность вращения подшипника.Жесткие подшипники обычно проходят процесс предварительной загрузки, прежде чем покинуть завод, чтобы гарантировать, что подшипник имеет достаточную жесткостьМаксимальная радиальная деформация имеет особое значение для гибких подшипников.
Особенности вращающихся подшипников столов
1.Высокая грузоподъемность:Гармонические редукторные подшипники обрабатывают несколько типов нагрузок одновременно, что позволяет передавать высокий крутящий момент в компактных системах.
2.Минимальная реакция:Благодаря уникальной механике гармонического привода и высокоточным подшипникам практически исключается обратная связь, что имеет решающее значение для приложений, требующих точного позиционирования.
3.Компактный и легкий:Хармонические редукторные подшипники предназначены для поддержки высокого соотношения сокращения в компактном, легком пакете.
4.Высокая жесткость и точность:Подшипники, используемые в гармонических приводах, имеют высокую жесткость, что позволяет точно и плавно вращаться даже при больших нагрузках.
5.Уменьшение трения и выработки тепла:Правильно спроектированные подшипники минимизируют трение, что имеет решающее значение в высокоскоростных приложениях для уменьшения износа и предотвращения чрезмерного накопления тепла.
Спецификации
| Модель | Размер | |||||||||
| d | D | H | В | В. | Н2 | D1 | D2 | d1 | d2 | |
| Единица: мм | ||||||||||
| СОГ ((СОГ) - 14 | 11 | 55 | 16.5 | 16 | 13.5 | 4 | 41.8 | 29 | 29.8 | 28.4 |
| СРК (СРК) -17 | 10 | 62 | 16.5 | 16 | 13.5 | 4 | 49 | 34 | 33.8 | 33.8 |
| СОГ ((СОГ) -20 | 14 | 70 | 16.5 | 16 | 13.5 | 4.5 | 56.5 | 41 | 40 | 40 |
| СРК (СРК) -25 | 20 | 85 | 18.5 | 18 | 16.5 | 3.5 | 67 | 535 | 52.6 | 52.6 |
| CSG ((CSF) -32 | 26 | 112 | 22.5 | 21.5 | 19 | 4.5 | 90 | 68 | 68.6 | 68.6 |
| CSG ((CSF) -40 | 32(24) | 126 | 24 | 22.5 | 21.5 | 4.5 | 105 | 86 | 81.2 | 81.2 |
| СОГ ((СОГ) -50 | 40 ((32) | 157 | 31 | 30 | 28 | 5 | 131.6 | 103 | 102.6 | 102.6 |
| CSG ((CSF) - 65 | 52 ((44) | 210 | 39 | 37 | 35 | 7 | 176 | 132 | 132.6 | 132.6 |
| Модель | Внешнее кольцевое устройство | Внутреннее кольцевое устройство | Внутреннее кольцевое устройство | Базовая номинальная нагрузка | Вес | Модель | ||||
| Диаметр центра | Размер монтажного отверстия | Диаметр центра | Размер монтажного отверстия | Диаметр центра | Размер монтажного отверстия | КР | Кор. | КГ | ||
| КН | КН | |||||||||
| СОГ ((СОГ) - 14 | 49 | 8-φ3.5 | 23 | 6-М4 | 17 | 6-М4 | 7 | 9.1 | 0.15 | СОГ ((СОГ) - 14 |
| СРК (СРК) -17 | 56 | 10-ф3.5 | 27 | 6-M5 | 19 | 6-M5 | 7.6 | 10.7 | 0.24 | СРК (СРК) -17 |
| СОГ ((СОГ) -20 | 64 | 12-ф3.5 | 32 | 8-M6 | 24 | 8-М5 | 8.5 | 13.4 | 0.2 | СОГ ((СОГ) -20 |
| СРК (СРК) -25 | 79 | 16-φ3.5 | 42 | 8-М8 | 30 | 8-M6 | 13.8 | 21.6 | 0.45 | СРК (СРК) -25 |
| CSG ((CSF) -32 | 104 | 16-φ4.5 | 55 | 8-M10 | 40 | 8-М8 | 12.5 | 35.6 | 0.9 | CSG ((CSF) -32 |
| CSG ((CSF) -40 | 117 | 20-φ5 | 68 | 8-M10 | 50 | 8-M10 | 25.9 | 41.4 | 1.3 | CSG ((CSF) -40 |
| СОГ ((СОГ) -50 | 147 | 16-φ5.5 | 84 | 8-M14 | 60 | 8-M14 | 49.5 | 85 | 2.8 | СОГ ((СОГ) -50 |
| CSG ((CSF) - 65 | 198 | 20-φ6.6 | 110 | 8-M16 | 80 | 8-M16 | 74.6 | 133 | 7.9 | CSG ((CSF) - 65 |
Драуингс
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
