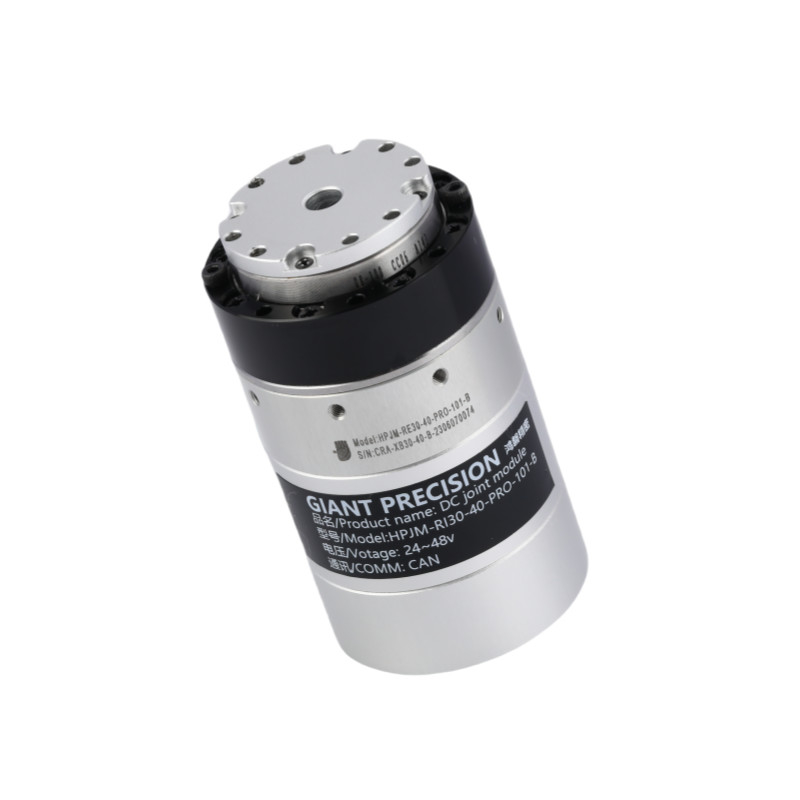

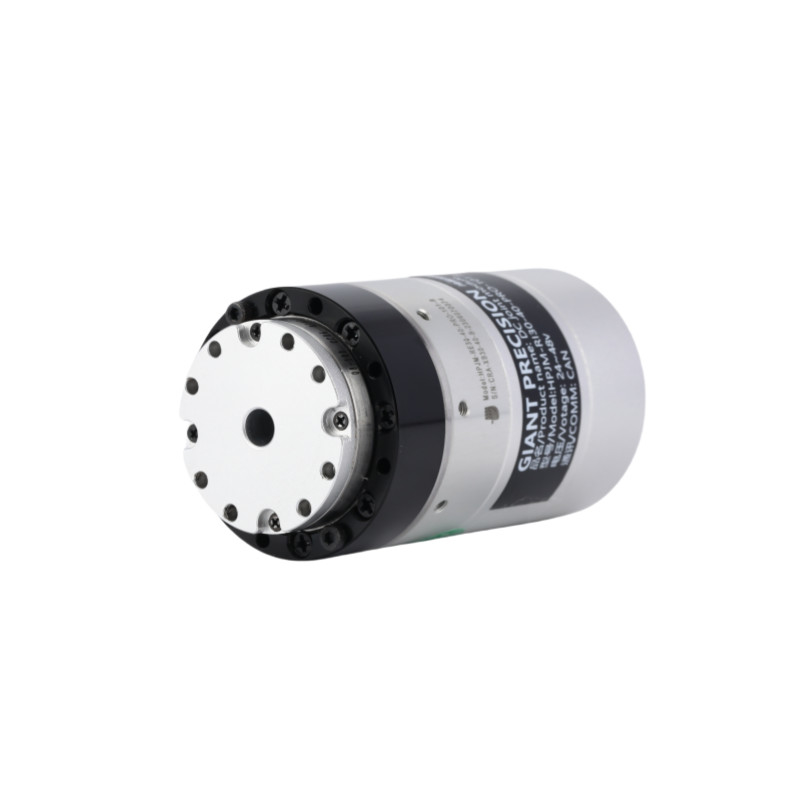

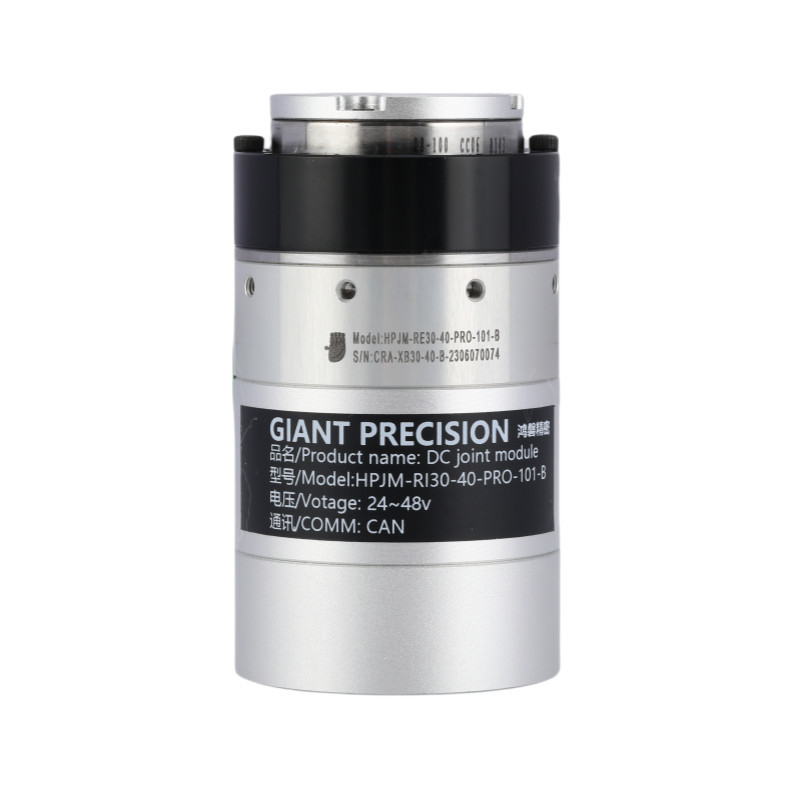

Высокая точность 51 скоростной коэффициент сокращения скорости легкий робот совместный двигатель

Мотор легкого роботового сустава

Место происхождения:

Цзянсу, Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

HPJM-RE30-40-PRO-XX

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Продукт:

Двигатель соединений роботов HPJM

Соотношение передач:

Пиковый крутящий момент:

3.3 Н.м.

Максимально допустимый крутящий момент при средней нагрузке:

2.3 Н.м.

Номинальный крутящий момент при 2000 оборотах в минуту:

10,8 Н.м.

Пиковая скорость:

118 оборотов в минуту

Номинальная скорость (с 1/2 номинальным крутящим моментом):

90 rpm

Реакция на приспособления:

90 арксекунд

Номинальная мощность:

36 w

Напряжение питания:

24-48 В

Номинальный ток:

1 А

Сопротивление:

20,08 Ω

Разрешение кодировщика:

17 бит

Автобус связи:

Сможет

Масса:

0,18 kg

Гарантия:

1 год

Условия оплаты и доставки

Количество мин заказа

1 SET

Цена

To Be Negotiated

Упаковывая детали

Картонная коробка

Время доставки

3-4 недели

Условия оплаты

T/T

Поставка способности

20000 комплектов в месяц

Сопутствующие продукты

Видео

Низкий обратный отклик высокая жесткость гармонический моторный робот совместный модуль для гуманоидных роботов

Лучшая цена

Видео

Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель

Лучшая цена

Видео

Интегрированный гармонический двигатель робота с высоким крутящим моментом и нулевым противодействием

Лучшая цена

Видео

Высокая точность 51 скоростной коэффициент сокращения скорости легкий робот совместный двигатель

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Двигатель соединений робота HPJM-RE30-40-PRO-XX

Name: Высокая точность 51 скоростной коэффициент сокращения скорости легкий робот совместный двигатель
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE30-40-PRO-XX
Availability: InStock

П/Н интерпретация

Описание продукта

Двигатель соединения робота является критическим компонентом, который обеспечивает движение роботизированной руки или аналогичных систем.такие как точность, крутящий момент, скорость и надежность.

Поскольку ваш вращающийся приводной механизм уже включает в себя двигатель, коробку передач и кодер для высокой точности, он хорошо подходит для применения в роботизированных суставах.

Особенности

√ Отличные характеристики управления
√ Высокая эффективность и плотность крутящего момента
√ Контроллеры позиционирования могут быть установлены непосредственно в соединение робота
√ Подключение через поддержку различных стандартов Ethernet
√ Высокодинамичный ответ с низкими потерями системы
√ Легко комбинируется

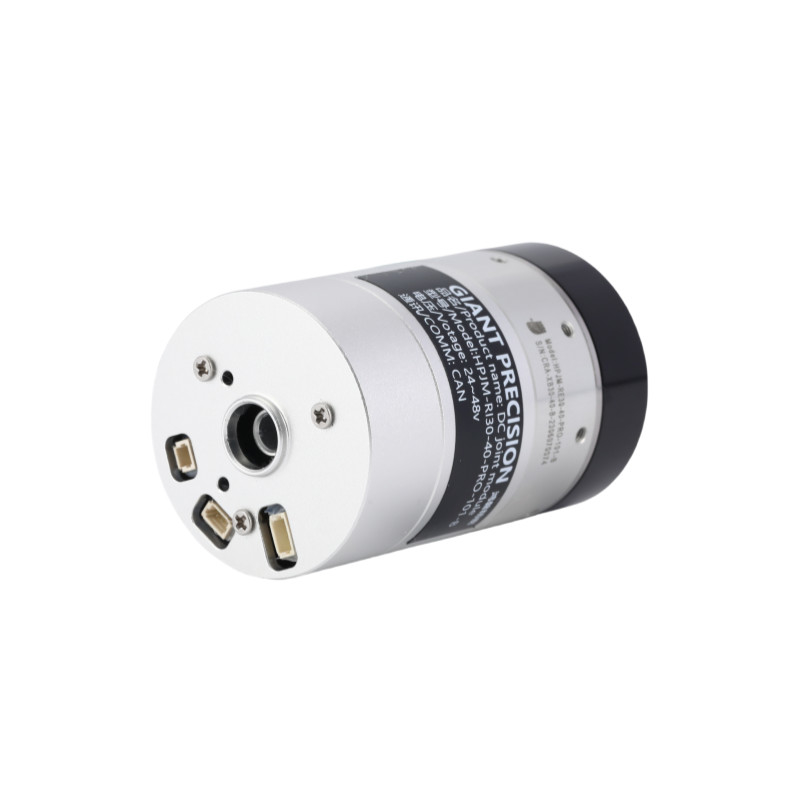

Подробные изображения

Схема технических характеристик

Соотношение уменьшения			51	101
Номинальный момент		N·m	2.3	3.3
Максимальный крутящий момент при запуске и остановке		N·m	3.3	4.8
Пиковый крутящий момент		N·m	5.9	7.8
Напряжение магистрали постоянного тока 48VDC	Номинальный ток (с алюминиевым теплоотводом)	А.	1
	Максимальный ток	А.	3
	Номинальная скорость	RPM	80	40
	Максимальная скорость	RPM	105	50
Абсолютный кодер	Тип кодера		Пустой абсолютный многоразовый кодер
	Разрешение кодера (двигатель 1 вращение)		17 бит
	Счетчик многократного оборота двигателя		216 ((65 536)
Противная реакция		Арк сек	20
			Можно настроить в течение 10 Arc сек
Масса	Без тормоза	в кг	0.13
Длина		мм	53.9
Через дыру		мм	5
Масса	С тормозом	в кг	0.2
Длина		мм	67.5
Через дыру		мм	5
Максимальная непрерывная мощность двигателя		W	36
Напряжение питания		V	24-48В
Автобус связи		Сможет
Моторная изоляция		Уровень теплостойкости:F ((155°C)
		Сопротивление изоляции: выше 200M Ω ((DC500V)
		Изоляция выдерживает напряжение: AC1500V ((1 минута)
Механизм защиты (уровень защиты)		Полностью закрытый и самоохлаждающий (IP50 по умолчанию, специально настроенный IP65, IP67, IP68)

Соотношение передач	Пиковый крутящий момент (Н.М.)	Максимально допустимый крутящий момент при средней нагрузке (N.m)	Номинальный крутящий момент при 2000 оборотах в минуту (N.m)	Максимальная скорость (RPM)	Номинальная скорость (с 1/2 номинальным крутящим моментом) (RPM)	Реакция на приспособления (arcsec)
51	3.3	2.3	1.8	118	90	40
101	4.8	3.3	2.8	59	45	40

Номинальная мощность (W)	Напряжение питания (V)	Максимальный непрерывный ток (А)	Номинальный ток (А)	Сопротивление (Ω)	Разрешение кодера (бит)	Автобус связи
36	24-48	2	1	2.08	17	Сможет

Постоянный крутящий момент (N.m/A)	Индуктивность (mH)	Количество пары полюсов	Полая вала (мм)	Длина (мм)	Масса (в кг)	Инерция (g*cm²)
0.024	0.409	7	5	550,3±0.5	0.18	24

Высокая точность 51 скоростной коэффициент сокращения скорости легкий робот совместный двигатель 5

Применение


Роботы и дроны	Совместная робототехническая рука	Автоматизированные производственные линии

Промышленные машины	Автомобильная промышленность	AGV Logistics
