Домой > продукты > Двигатель соединения робота >
Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель

Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель

Мотор соединений роботов производительности

Место происхождения:

Цзянсу, Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

HPJM-RE50-70-PRO-XX

Свяжитесь с нами
Запросите цитату
Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель
Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель
Подробная информация о продукции
Продукт:
Двигатель соединений роботов HPJM
Соотношение передач:
51, 81, 101
Пиковый крутящий момент:
23 Н.м., 29 Н.м., 34 Н.м.
Максимально допустимый крутящий момент при средней нагрузке:
80,6 Нм, 13,5 Нм
Номинальный крутящий момент при 2000 оборотах в минуту:
60,6 Нм, 9,6 Нм
Пиковая скорость:
97 оборотов в минуту, 61 оборот в минуту, 49 оборотов в минуту
Номинальная скорость (с 1/2 номинальным крутящим моментом):
75 оборотов в минуту, 46 оборотов в минуту, 37 оборотов в минуту
Реакция на приспособления:
20 дуговых секунд, 20 дуговых секунд, 10 дуговых секунд
Номинальная мощность:
150 Вт
Напряжение питания:
24-48 В
Номинальный ток:
5 a
Сопротивление:
0.47 Ω
Разрешение кодировщика:
17 бит
Автобус связи:
Сможет
Масса:
0,63 Kg
Гарантия:
1 год
Условия оплаты и доставки
Количество мин заказа
1 SET
Цена
To Be Negotiated
Упаковывая детали
Картонная коробка
Время доставки
3-4 недели
Условия оплаты
T/T
Поставка способности
20000 комплектов в месяц
Сопутствующие продукты
Хорошая цена. Низкий обратный отклик высокая жесткость гармонический моторный робот совместный модуль для гуманоидных роботов онлайн Видео

Низкий обратный отклик высокая жесткость гармонический моторный робот совместный модуль для гуманоидных роботов

Лучшая цена
Хорошая цена. Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель онлайн Видео

Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель

Лучшая цена
Хорошая цена. Интегрированный гармонический двигатель робота с высоким крутящим моментом и нулевым противодействием онлайн Видео

Интегрированный гармонический двигатель робота с высоким крутящим моментом и нулевым противодействием

Лучшая цена
Хорошая цена. Высокая точность 51 скоростной коэффициент сокращения скорости легкий робот совместный двигатель онлайн Видео

Высокая точность 51 скоростной коэффициент сокращения скорости легкий робот совместный двигатель

Лучшая цена
Свяжитесь с нами
Свяжитесь сейчас
Описание продукта

Двигатель соединения робота HPJM-RE50-70-PRO-XX

П/Н интерпретация

Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 0

Описание продукта

Двигатель соединения робота является критическим компонентом, который обеспечивает движение роботизированной руки или аналогичных систем.такие как точность, крутящий момент, скорость и надежность.

Поскольку ваш вращающийся приводной механизм уже включает в себя двигатель, коробку передач и кодер для высокой точности, он хорошо подходит для применения в роботизированных суставах.

Роботные соединения, которые иногда называют осьми, являются подвижными частями робота, которые вызывают относительное движение между соседними звеньями.Эти звенья относятся к жестким компонентам, которые соединяют соединения для обеспечения их правильной и простой работы.

Особенности

√ Широкий портфель размеров и характеристик
√ Доступны такие функции, как тормоза, датчики крутящего момента, интегрированная электроника
√Настраиваемая для гибкой интеграции
√Высокая плотность крутящего момента
√Точные кодировщики соединений, без противодействия

√Высокие мощности, хорошо охлаждаемые
√Динамические движения и высокие пиковые крутящие моменты
√Защищен от проникновения IP50
√Интегрированная электроника и совместный выходной подшипник
√Мобильные автономные роботы (гуманоиды, четвероногие, мобильные манипуляторы)

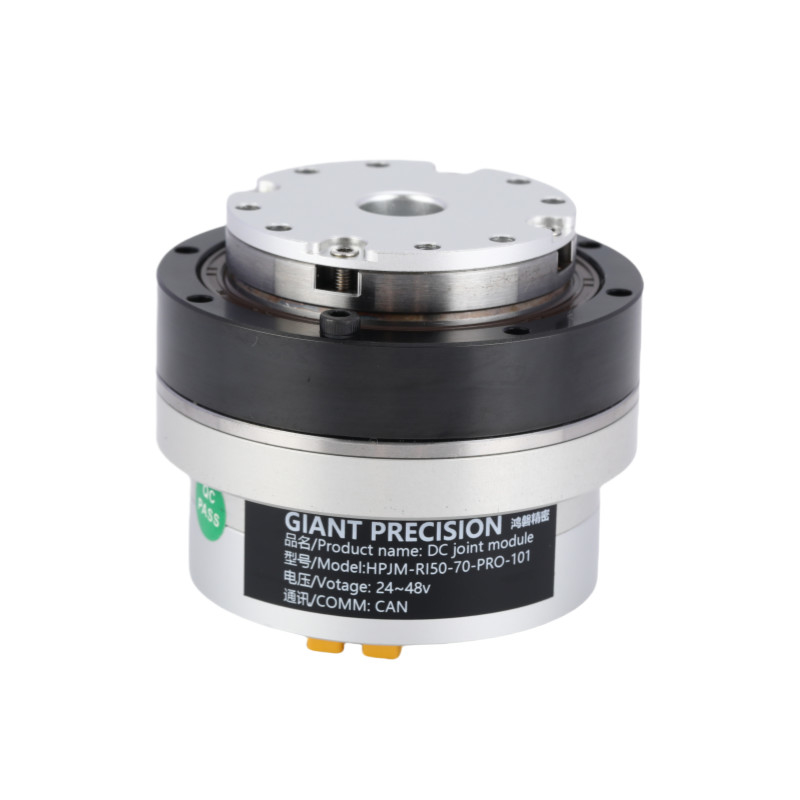

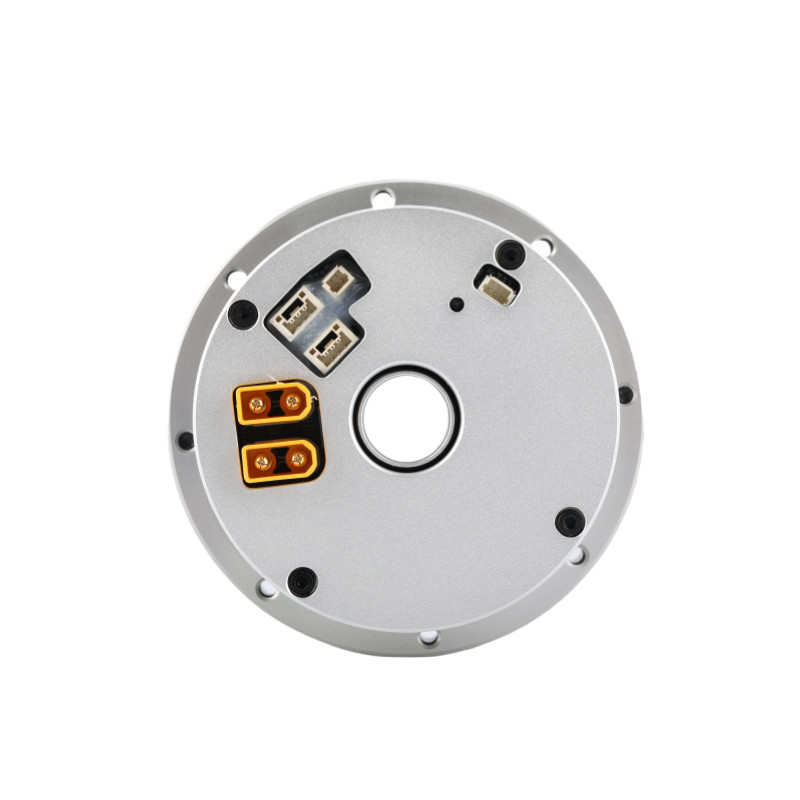

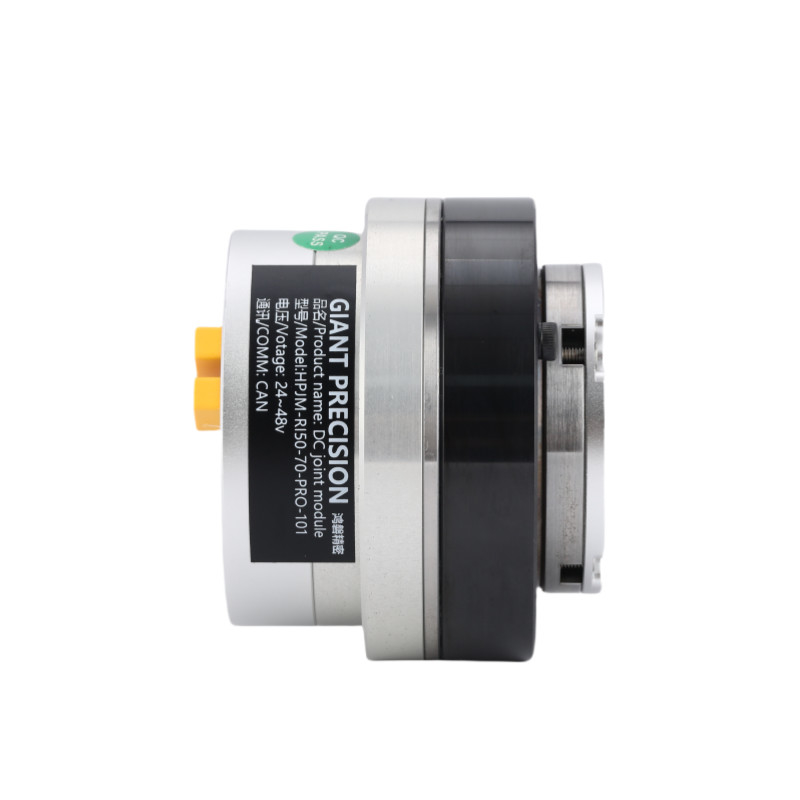

Подробные изображения

Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 1

Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 2

Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 3

Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 4

Схема технических характеристик

Соотношение уменьшения 51 81 101
Номинальный момент N·m 7.2 11.6 11.6
Максимальный крутящий момент при запуске и остановке N·m 20 25 30
Пиковый крутящий момент N·m 37 51 60
Напряжение магистрали постоянного тока 48VDC Номинальный ток (с алюминиевым теплоотводом) А. 3.6
Максимальный ток А. 10.8
Номинальная скорость RPM 68 42 33
Максимальная скорость RPM 90 56 45
Абсолютный кодер Тип кодера Пустой абсолютный многоразовый кодер
Разрешение кодера (двигатель 1 вращение) 17 бит
Счетчик многократного оборота двигателя 216(65 536)
Противная реакция Арк сек 20 20 15
Можно настроить в течение 10 Arc сек
Масса Без тормоза в кг 0.58
Длина мм 58.7
Через дыру мм 12
Масса С тормозом в кг 0.8
Длина мм 83.7
Через дыру мм 10
Максимальная непрерывная мощность двигателя W 150
Напряжение питания V 24-48В
Автобус связи Сможет
Моторная изоляция Уровень теплостойкости:F ((155°C)
Сопротивление изоляции: выше 200M Ω ((DC500V)
Изоляция выдерживает напряжение: AC1500V ((1 минута)
Механизм защиты (уровень защиты) Полностью закрытый и самоохлаждающий (IP50 по умолчанию, специально настроенный IP65, IP67, IP68)



Соотношение передач Пиковый крутящий момент Максимально допустимый крутящий момент при средней нагрузке (N.m) Номинальный крутящий момент при 2000 оборотах в минуту (N.m) Максимальная скорость
(RPM)		 Номинальная скорость
(с 1/2 номинальным крутящим моментом)
(RPM)		 Реакция на приспособления
(arcsec)
51 23 8.6 6.6 97 75 20
81 29 13.5 9.6 61 46 20
101 34 13.5 9.6 49 37 10
　
Номинальная мощность
(W)		 Напряжение питания
(V)		 Максимальный непрерывный ток
(А)		 Номинальный ток
(А)		 Сопротивление
(Ω)		 Разрешение кодера
(бит)		 Автобус связи
150 24-48 5 3.6 0.47 17 Сможет
　
Постоянный крутящий момент
(N.m/A)		 Индуктивность
(mH)		 Количество пары полюсов Полая вала
(мм)		 Длина
(мм)		 Масса
(в кг)		 Инерция
(g*cm2)
0.089 0.215 10 12 60±0.5 0.63 124



Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 5

Применение

Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 6  Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 7  Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 8
Роботы и дроны Совместная робототехническая рука Автоматизированные производственные линии
Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 9  Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 10  Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель 11
Машины с ЧПУ Медицинские изделия AGV Logistics
