Домой > продукты > Двигатель соединения робота >
Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель

Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель

Компактная конструкция Робот соединительный двигатель

Место происхождения:

Цзянсу, Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

HPJM-RE80-110PRO-XX

Свяжитесь с нами
Запросите цитату
Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель
Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель
Подробная информация о продукции
Продукт:
Двигатель соединений роботов HPJM
Соотношение передач:
51, 81, 101, 121
Пиковый крутящий момент:
108 Н.м., 142 Н.м., 163 Н.м.
Максимальный крутящий момент при запуске и остановке:
69 N.m, 91 N.m, 102 N.m, 108 N.m
Номинальный крутящий момент при 2000 оборотах в минуту:
37 N.m, 51 N.m, 55 N.m
Пиковая скорость:
72 оборота в минуту, 58 оборотов в минуту, 37 оборотов в минуту, 32 оборота в минуту
Номинальная скорость (с 1/2 номинальным крутящим моментом):
55 оборотов в минуту, 34 оборота в минуту, 30 оборотов в минуту, 24 оборота в минуту
Реакция на приспособления:
20 арксекунд, 10 арксекунд
Номинальная мощность:
500 w
Номинальный ток:
8.4 А
Сопротивление:
0.38 Ω
Масса:
1.67 кг
Гарантия:
1 год
Условия оплаты и доставки
Количество мин заказа
1 комплект
Цена
To Be Negotiated
Упаковывая детали
Картонная коробка
Время доставки
3-4 недели
Условия оплаты
T/T
Поставка способности
20000 комплектов в месяц
Сопутствующие продукты
Хорошая цена. Низкий обратный отклик высокая жесткость гармонический моторный робот совместный модуль для гуманоидных роботов онлайн Видео

Низкий обратный отклик высокая жесткость гармонический моторный робот совместный модуль для гуманоидных роботов

Лучшая цена
Хорошая цена. Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель онлайн Видео

Высокоэффективный и высокопроизводительный интегрированный гармонический двигатель робот совместный двигатель

Лучшая цена
Хорошая цена. Интегрированный гармонический двигатель робота с высоким крутящим моментом и нулевым противодействием онлайн Видео

Интегрированный гармонический двигатель робота с высоким крутящим моментом и нулевым противодействием

Лучшая цена
Хорошая цена. Высокая точность 51 скоростной коэффициент сокращения скорости легкий робот совместный двигатель онлайн Видео

Высокая точность 51 скоростной коэффициент сокращения скорости легкий робот совместный двигатель

Лучшая цена
Свяжитесь с нами
Свяжитесь сейчас
Описание продукта

Двигатель соединений роботов HPJM-RE80-110-PRO-XX

П/Н интерпретация

Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 0

Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 1

Описание продукта

Двигатель соединения робота является критическим компонентом, который обеспечивает движение роботизированной руки или аналогичных систем.такие как точность, крутящий момент, скорость и надежность.

Поскольку ваш вращающийся приводной механизм уже включает в себя двигатель, коробку передач и кодер для высокой точности, он хорошо подходит для применения в роботизированных суставах.

Интегрированный соединительный модуль робота с высоким крутящим моментом представляет собой сложное механическое устройство, предназначенное для облегчения движения в роботизированных системах.Этот модуль характеризуется своей способностью генерировать значительный крутящий момент при сохранении компактных размеровОн объединяет различные компоненты, включая двигатели, механизмы и датчики, в единое устройство, упрощая установку и уменьшая общий объем роботизированных систем.

Компактный размер включает в себя сервоприводы, кодировщик абсолютных значений на стороне двигателя, кодировщик абсолютных значений на стороне выхода и двигатели с крутящим моментом без рамы, тормоза,Редукторы высокоточных гармоний и другие основные компоненты, что позволяет клиентам сэкономить сотни механических и электронных компонентов выбор, проектирование, закупки, сборка рабочей силы и затраты времени.

Особенности

√ Утонченный дизайн
√ компактная структура
√ Сделать робота быстрее

Подробные изображения

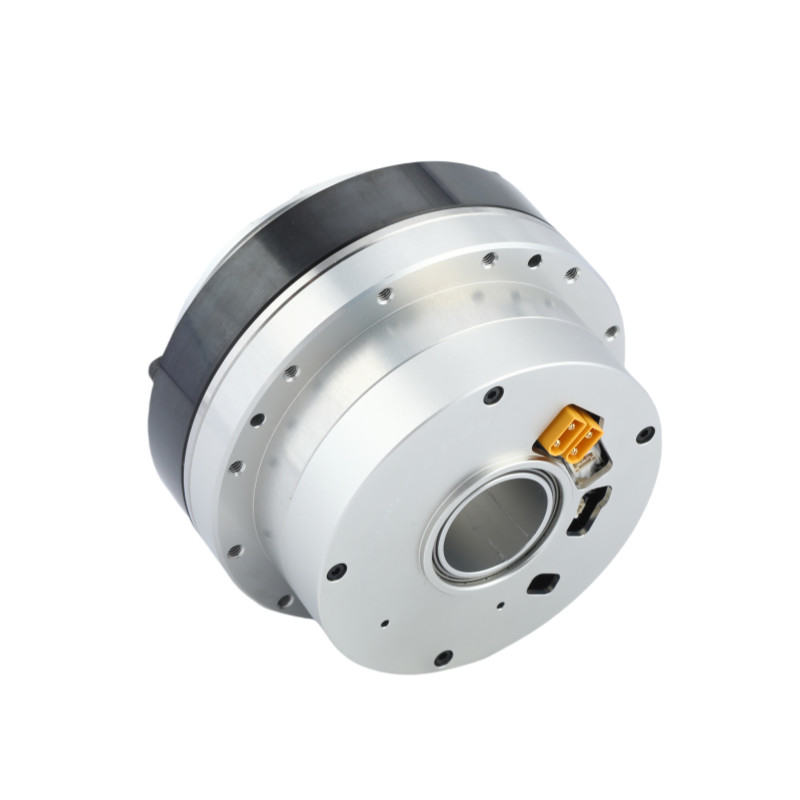

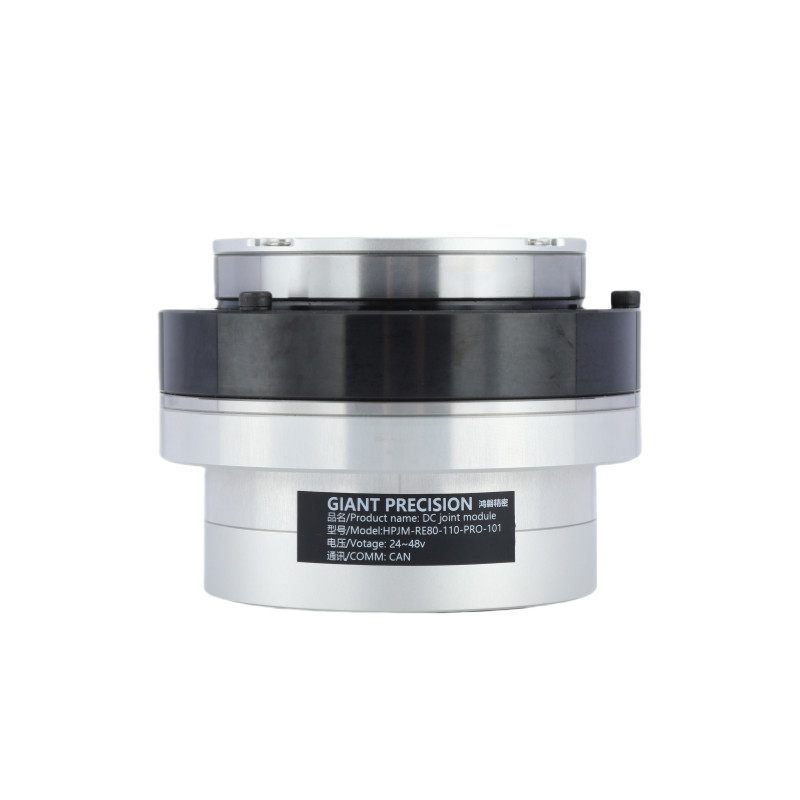

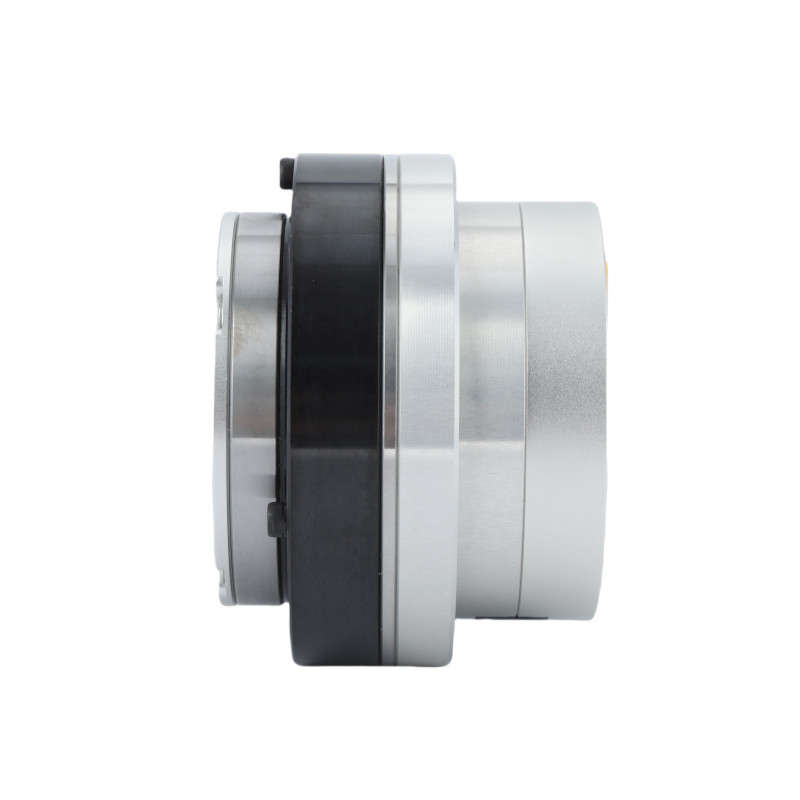

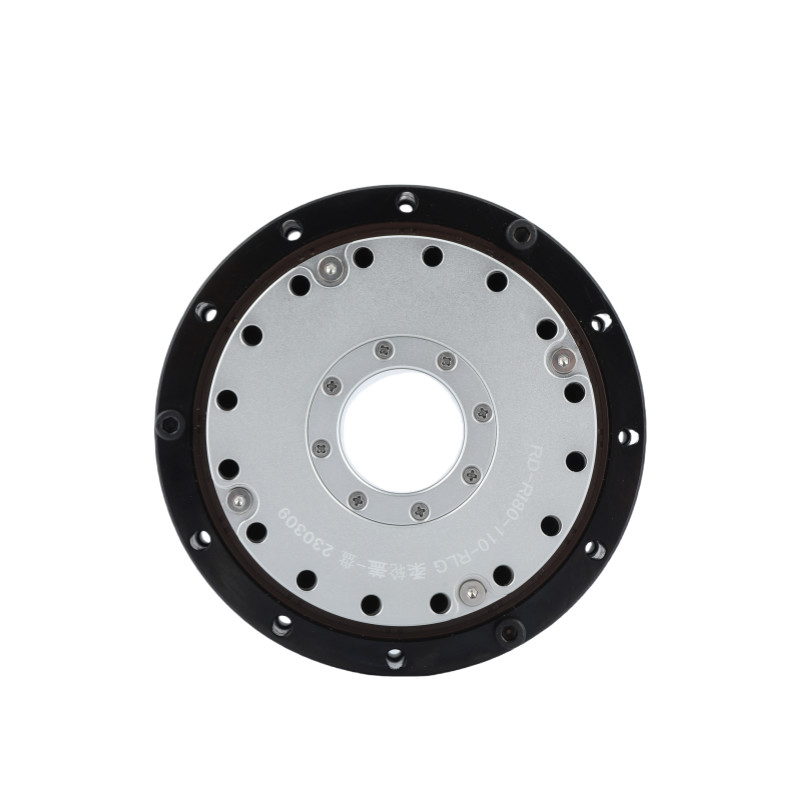

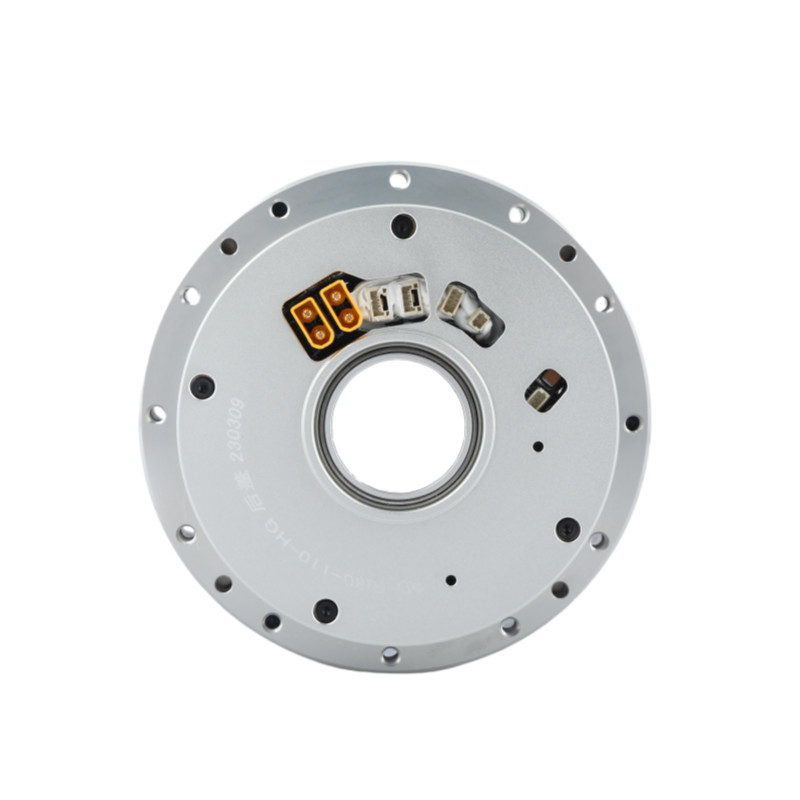

Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 2

Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 3

Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 4

Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 5

Схема технических характеристик

Соотношение уменьшения 51 81 101 121 161
Номинальный момент N·m 60 96 120
Максимальный крутящий момент при запуске и остановке N·m 121 169 194 207 217
Пиковый крутящий момент N·m 205 280 315 335 348
Соотношение уменьшения Номинальный ток (с алюминиевым теплоотводом) А. 10.4
Максимальный ток А. 29.3
Номинальная скорость RPM 47 30 23 17 12
Максимальная скорость RPM 54 35 27 23 16
Абсолютный кодер Тип кодера Пустой абсолютный многоразовый кодер
Разрешение кодера (двигатель 1 вращение) 17 бит
Счетчик многократного оборота двигателя 216(65 536)
Противная реакция Арк сек 20 10
Можно настроить в течение 10 Arc сек
Масса Без тормоза в кг 2
Длина мм 80.6
Через дыру мм 15
Масса С тормозом в кг 2.57
Длина мм 107.8
Через дыру мм 15
Максимальная непрерывная мощность двигателя W 750
Напряжение питания V 24-48В
Автобус связи Сможет
Моторная изоляция Уровень теплостойкости:F ((155°C)
Сопротивление изоляции: выше 200M Ω ((DC500V)
Изоляция выдерживает напряжение: AC1500V ((1 минута)
Механизм защиты (уровень защиты) Полностью закрытый и самоохлаждающий (IP50 по умолчанию, специально настроенный IP65, IP67, IP68)



Соотношение передач Пиковый крутящий момент Максимально допустимый крутящий момент при средней нагрузке (N.m) Номинальный крутящий момент при 2000 оборотах в минуту (N.m) Максимальная скорость
(RPM)		 Номинальная скорость
(с 1/2 номинальным крутящим моментом)
(RPM)		 Реакция на приспособления
(arcsec)
51 121 68.5 48 65 54 20
81 169 107 78 43 35 20
101 194 133 84 36 27 10
121 207 133 84 30 23 10
161 217 133 84 22 17 10
　
Номинальная мощность
(W)		 Напряжение питания
(V)		 Максимальный непрерывный ток
(А)		 Номинальный ток
(А)		 Сопротивление
(Ω)		 Разрешение кодера
(бит)		 Автобус связи
750 24-48 10.4 9 0.13 17 Сможет
　
Постоянный крутящий момент
(N.m/A)		 Индуктивность
(mH)		 Количество пары полюсов Полая вала
(мм)		 Длина
(мм)		 Масса
(в кг)		 Инерция
(g*cm2)
0.143 0.25 8 27 820,4±0.5 2.1 1255

Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 6

Применение

Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 7  Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 8  Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 9
Роботы и дроны Совместная робототехническая рука Автоматизированные производственные линии
Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 10  Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 11  Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель 12
Машины с ЧПУ Медицинские изделия AGV Logistics
