HONPINE Гармонические Редукторы Компактные Малые Роботизированные Шарнирные Моторы

HONPINE Гармонические Редукторы Компактные Малые Роботизированные Шарнирные Моторы

Место происхождения:

Китай

Фирменное наименование:

HONPINE

Сертификация:

ce

Номер модели:

HPJM-RE30-40-PRO-XX

Свяжитесь с нами
Запросите цитату

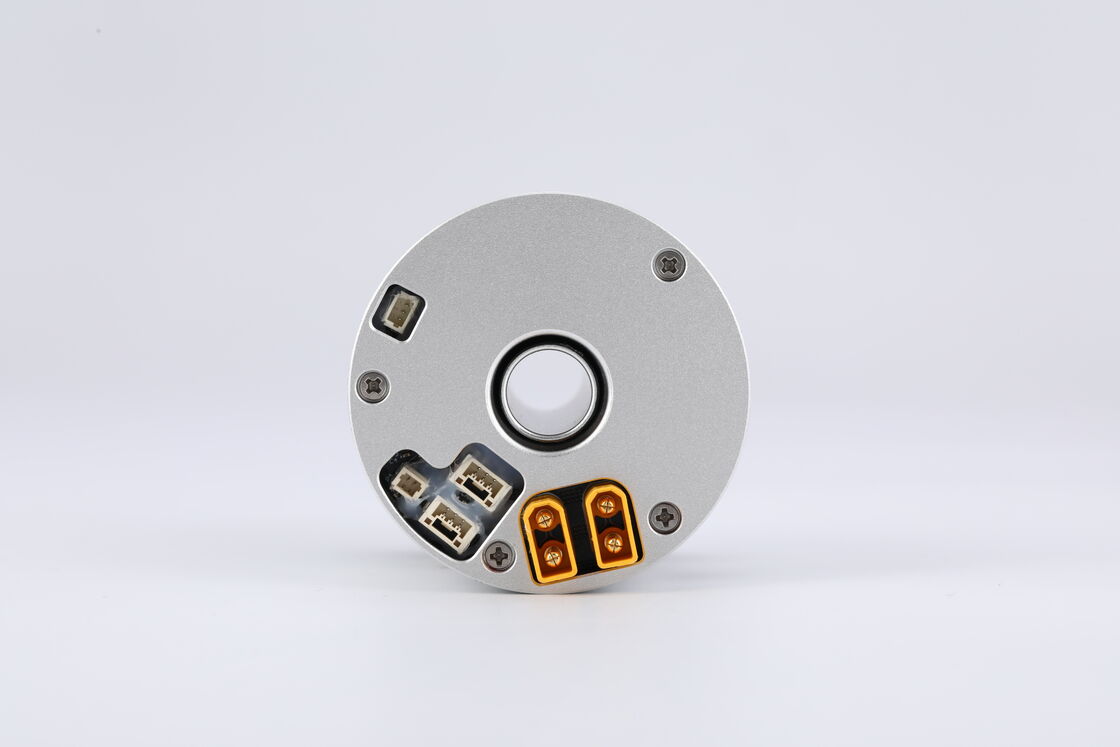

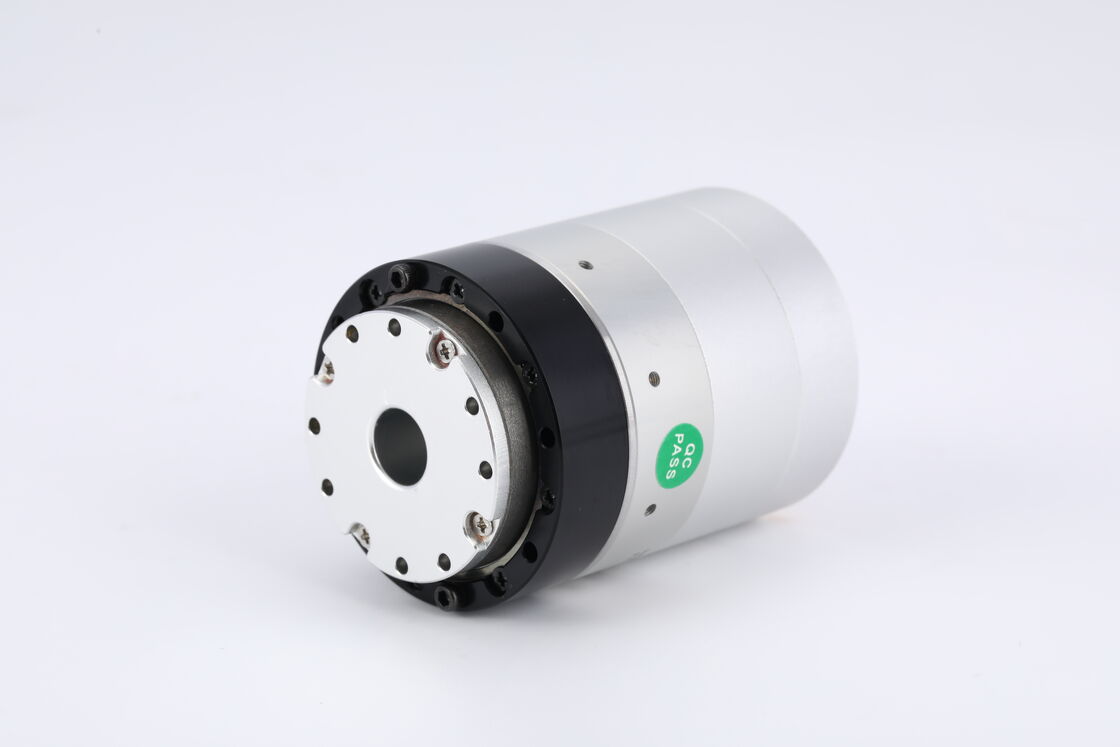

HONPINE Гармонические Редукторы Компактные Малые Роботизированные Шарнирные Моторы
HONPINE Гармонические Редукторы Компактные Малые Роботизированные Шарнирные Моторы HONPINE Гармонические Редукторы Компактные Малые Роботизированные Шарнирные Моторы HONPINE Гармонические Редукторы Компактные Малые Роботизированные Шарнирные Моторы
Подробная информация о продукции
Передаточное число:
51/101
Номинальный крутящий момент при 2000 об/мин (Нм):
1,8/2,8
Максимально допустимый крутящий момент при средней нагрузке (Нм):
2,3/3,3
Ударный крутящий момент (Нм):
3,3/4,8
Номинальная скорость (с номинальным крутящим моментом 1/2) (об/мин):
90/45
Пиковая скорость (оборотная часть):
118/59
Рейтинг мощности (w):
36
Напряжение питания (В):
24-48
Рейтинг тока (а):
1
Максимальный непрерывный ток (А):
2
Восстановление кодировщика (бит):
216 ( 65 536 )
Постоянный крутящий момент (Нм/А):
0,024
Люфт шестерни (угл.сек):
40/40
Автобус связи:
CAN/EtherCAT
Полый вал (мм):
6
Условия оплаты и доставки
Количество мин заказа
1
Цена
USD866/pec
Упаковывая детали
картон с пеной
Условия оплаты
Т/Т
Сопутствующие продукты
Хорошая цена. Низкий обратный отклик высокая жесткость гармонический моторный робот совместный модуль для гуманоидных роботов онлайн Видео

Низкий обратный отклик высокая жесткость гармонический моторный робот совместный модуль для гуманоидных роботов

Лучшая цена
Хорошая цена. Высокая точность и точность гармонический двигатель робот совместный двигатель для человекоподобных роботов онлайн Видео

Высокая точность и точность гармонический двигатель робот совместный двигатель для человекоподобных роботов

Лучшая цена
Хорошая цена. Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель онлайн Видео

Компактная структура гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель

Лучшая цена
Хорошая цена. Интегрированный гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель онлайн Видео

Интегрированный гармонический двигатель высокоэффективный и прочный дизайн робот совместный двигатель

Лучшая цена
Свяжитесь с нами
Свяжитесь сейчас
Описание продукта

HONPINE гармонический редуктор шестерени компактный маленький робот совместный двигатель



Совместный двигатель HONPINE для компактных маленьких роботов с гармоническим редуктором состоит из нескольких частей: безрамочный двигатель крутящего момента, гармонический привод, двойные кодировщики, датчик температуры и встроенный привод.



Особенности гармонического редуктора HONPINE

  • Компактный размер и легкий вес
  • Эффективность передачи превышает 80%
  • Интеграция датчика крутящего момента (настраивается)
  • Устойчивость к ударам и длительный срок службы
  • EtherCAT и CANopen, позволяющие динамическую регулировку PID.



Спецификация совместного двигателя робота с гармоническими передачами



Совместный номер модели
(красная отметка указывает внешний диаметр модуля)		 Соотношение передач Номинальный крутящий момент @2000RPM
(N.m)		 Максимально допустимый крутящий момент
При средней нагрузке
(N.m)		 Взрывный момент
(N.m)		 Номинальная скорость
(с 1/2 номинальным крутящим моментом)
(RPM)		 Максимальная скорость
(RPM)		 Номинальная мощность
(W)		 Напряжение питания
(V)		 Номинальный ток
(А)		 Максимальная непрерывность
Текущий
(А)		 Реструктуризация кодера
(бит)		 Постоянный крутящий момент
(N.m/A)		 Реакция на приспособления
(arcsec)		 Автобус связи Полая вала
(мм)
Серия PRO HPJM-RE30-40-PRO-XX 51/101 1.8/2.8 2.3/3.3 3.3/4.8 90/45 118/59 36 24-48 1 2 216 (65 536) 0.024 40/40 CAN/EtherCAT 6
HPJM-RE40-52-PRO-XX 51/101 4/6.5 5.5/8.9 8.3/11 80/40 118/59 90 24-48 2 3 216 (65 536) 0.05 40/30 CAN/EtherCAT 12
HPJM-RE50-60-PRO-XX 51/81/101 6.6/9.6/9.6 8.6/13.5/13.5 23/29/34 75/46/37 97/61/49 (в том числе 150 24-48 3.6 5 216 (65 536) 0.089 20/20/10 CAN/EtherCAT 12
HPJM-RE50-70-PRO-XX 51/81/101 6.6/9.6/9.6 8.6/13.5/13.5 23/29/34 75/46/37 97/61/49 (в том числе 150 24-48 3.6 5 216 (65 536) 0.089 20/20/10 CAN/EtherCAT 12
HPJM-RE60-70-PRO-XX 51/81/101/121 19.8/27.5/30/30 32/33/49/49 42/53/66/66 68/43/34/24 82/51/41/32 300 24-48 5 6.7 216 (65 536) 0.096 20/20/10/10 CAN/EtherCAT 18
HPJM-RE60-80-PRO-XX 51/81/101/121 19.8/27.8/30/30 32/33/49/49 42/53/66/66 68/43/34/24 82/51/41/32 300 24-48 5 6.7 216 (65 536) 0.096 20/20/10/10 CAN/EtherCAT 18
HPJM-RE70-80-PRO-XX 51/81/101/121 32/42/50/50 42/58/61/61 63/91/102/108 61/38/30/25 77/48/40/30 500 24-48 6.1 8.4 216 (65 536) 0.118 20/20/10/10 CAN/EtherCAT 18
HPJM-RE70-90-PRO-XX 51/81/101/121 32/42/50/50 42/58/61/61 63/91/102/108 61/38/30/25 77/48/40/30 500 24-48 6.1 8.4 216 (65 536) 0.118 20/20/10/10 CAN/EtherCAT 18
HPJM-RE80-97-PRO-XX 51/81/101/121/161 48/78/84/84/84 68.8/107/133/133/133 121/169/194/207/217 54/35/27/23/17 65/43/36/30/22 750 24-48 9 10.4 216 (65 536) 0.143 20/20/10/10 CAN/EtherCAT 27
HPJM-RE80-110-PRO-XX 51/81/101/121/161 48/78/84/84/84 68.8/107/133/133/133 121/169/194/207/217 54/35/27/23/17 65/43/36/30/22 750 24-48 9 10.4 216 (65 536) 0.143 20/20/10/10 CAN/EtherCAT 27
HPJM-RE100-120-PRO-XX 51/81/101/121/161 94/146/169/169/168 120/185/267/267/267 267/376/411/436/459 44/29/22/18/12 55/37/29/24/18 1000 24-48 15.8 16.9 216 (65 536) 0.175 20/20/10/10 CAN/EtherCAT 32
HPJM-RE100-142-PRO-XX 51/81/101/121/161 94/146/169/169/168 120/185/267/267/267 267/376/411/436/459 44/29/22/18/12 55/37/29/24/18 1000 24-48 15.8 16.9 216 (65 536) 0.175 20/20/10/10 CAN/EtherCAT 32
HPJM-RE110-145-PRO-XX 51/121/161 169/363/363 255/586/586 532/802/841 22/12/7 34/14/10 1500 24-48 14.1 30.2 216 (65 536) 0.293 20/20/10 CAN/EtherCAT 40
HPJM-RE110-170-PRO-XX 51/121/161 169/363/363 255/586/586 532/802/841 22/12/7 34/14/10 1500 24-48 14.1 30.2 216 (65 536) 0.293 20/20/10 CAN/EtherCAT 40

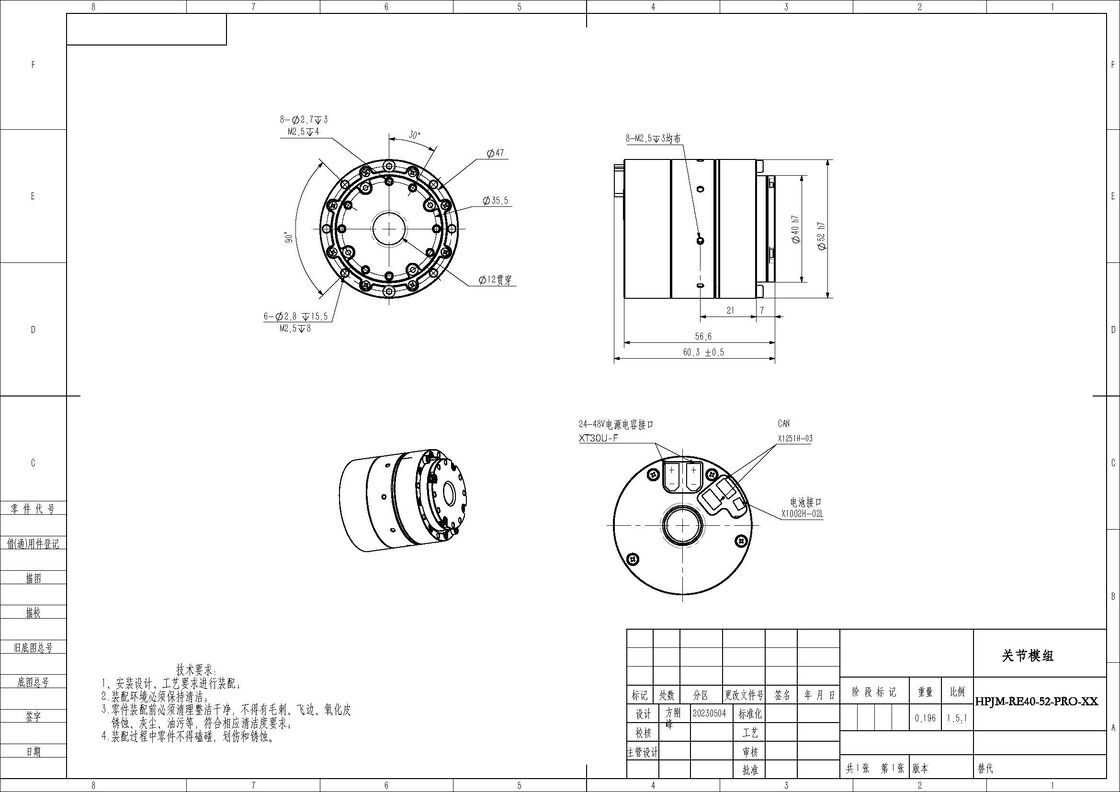

Спецификации предназначены только для справки, фактические размеры подлежат техническим чертежам.
В моделях с полыми валами серии PRO поддерживается настройка:
Тормозы (необязательно)
Протоколы EtherCAT/CanOPEN
Работа при низкой температуре (-40°C)
