OEM Планетарный RV Gear Robot Reducer скорость высокая точность

Робот-редуктор скорости для RV

Планетарный робот-уменьшитель скорости

Редуктор передач для RV OEM

Место происхождения:

Цзянсу, Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

РВ - Е

Свяжитесь с нами

Запросите цитату

OEM Планетарный RV Gear Robot Reducer скорость высокая точность

Подробная информация о продукции

Продукт:

Уменьшитель RV Solid Shaft серии E

Материал:

стальной, алюминиевый

Скручивающая жесткость:

От 372 до 7448 Нм/арк.мин.

Расклассифицированный вращающий момент:

от 167 до 4410 Нм

Выходной момент:

от 17 до 450 Нм

Потеря движения:

Макс. 1 арк.мин.

Номинальная скорость выхода:

15 об/мин

Модель:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Вес:

4от 0,7 до 66,4 кг

Цвет:

Сливер

Проектированная жизнь:

6000 часов

Гарантия:

1 год

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

To Be Negotiated

Упаковывая детали

Картонная коробка

Время доставки

3-4 недели

Условия оплаты

T/T

Поставка способности

20000 комплектов в месяц

Сопутствующие продукты

Компактный робототехнический редуктор скорости RV минимальная реакция

Лучшая цена

RV-C фланцевый робот-уменьшитель скорости

Лучшая цена

Редуктор колесных редукторов с гармоническими редукторами

Лучшая цена

RV-E Фланцевое планетарное приводное колесо Редукторная коробка передач Низкий отклик

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Редуктор RV серии E с твердым валом с высоким крутящим моментом и высокой грузоподдерживающей способностью

RV - E серия известна как твердоствольный RV редуктор, этот прецизионный редуктор имеет отличную точность, жесткость, крутящий момент и возможности подачи нагрузки.

Ключевые особенности

Реакция менее 1 арк.мин.
Потеря движения менее 1 дуговой минуты.
Внутренний основной подшипник

SpОценкас

	Спецификация	Выходной крутящий момент kgf-m ((Nm)
	20	17 ((167)
	40	42(412)
	80	80(784)
	110	110 ((1078)
	160	160 (((1568)
	320	320(3136)
	450	450 ((4410)

Таблица параметров RV - E серии

Модель	Торсионная жесткость	Размер ((мм)		Номинальный момент (T0)	Номинальная скорость выхода (N0)	Торсионная жесткость	Потеря движения		Противная реакция	Допустимый крутящий момент (Nm)	Допустимая тяговая нагрузка (N)	Вес (в кг)
Модель	Nm/arc.min.	а)	b	Номинальный момент (T0)	Номинальная скорость выхода (N0)	Nm/arc.min.	arc.min	Определение скорости вращения (Nm)	Арк.мин.	Допустимый крутящий момент (Nm)	Допустимая тяговая нагрузка (N)	Вес (в кг)
BX20E	372	20.1	113.3	167 Нм	15 оборотов в минуту	49	MAX1	±5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412 Нм		108		± 12.3		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078 Нм		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±132.0		8820	24500	66.4

Подробные изображения

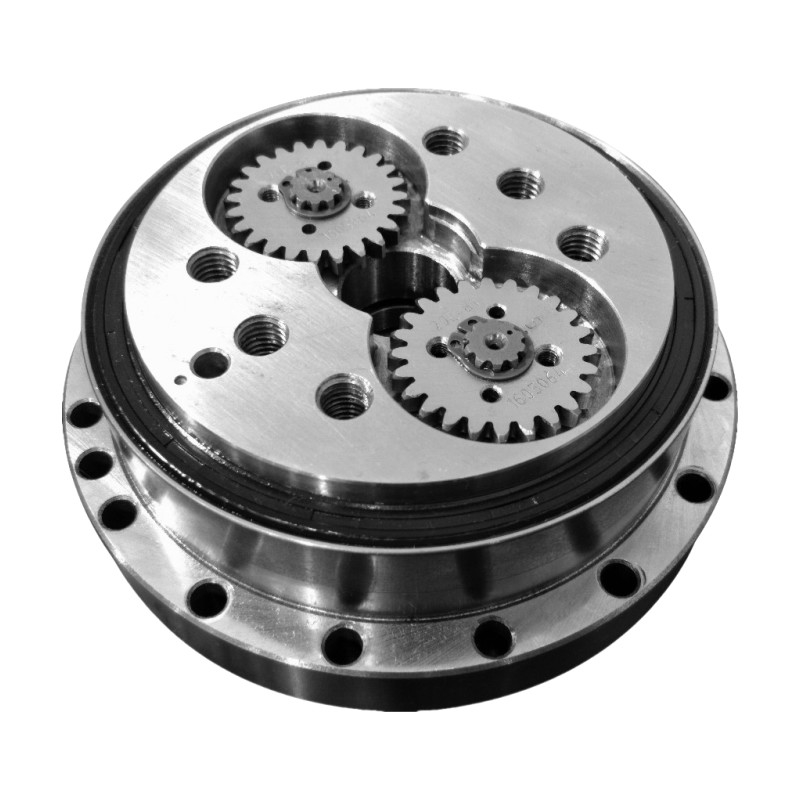

OEM Планетарный RV Gear Robot Reducer скорость высокая точность 1

Ключевые характеристики RV - E Series Solid Shaft RV Reducer
Продукт	Редуктор RV с твердым валом
Материал	Сталь, алюминий
Стандартное отношение	от 57 до 160
Выходной момент	от 17 до 450 Нм
Торсионная жесткость	От 372 до 7448 Нм/арк.мин.
Номинальный момент	от 167 до 4410 Нм
Противная реакция	Макс. 1 арк.мин.
Максимально допустимый момент крутящего момента	от 833 до 22050 Нм
Номинальная скорость выхода	15 оборотов в минуту
Модель	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Вес	4от 0,7 до 66,4 кг
Продолжительность работы	6000 часов
Гарантия	1 год

Применение

Вертикальные сочлененные роботоводочные приводы
SCARA, Pick & Place
Индексатор головки машины
