Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LSN-20-XX-U-I

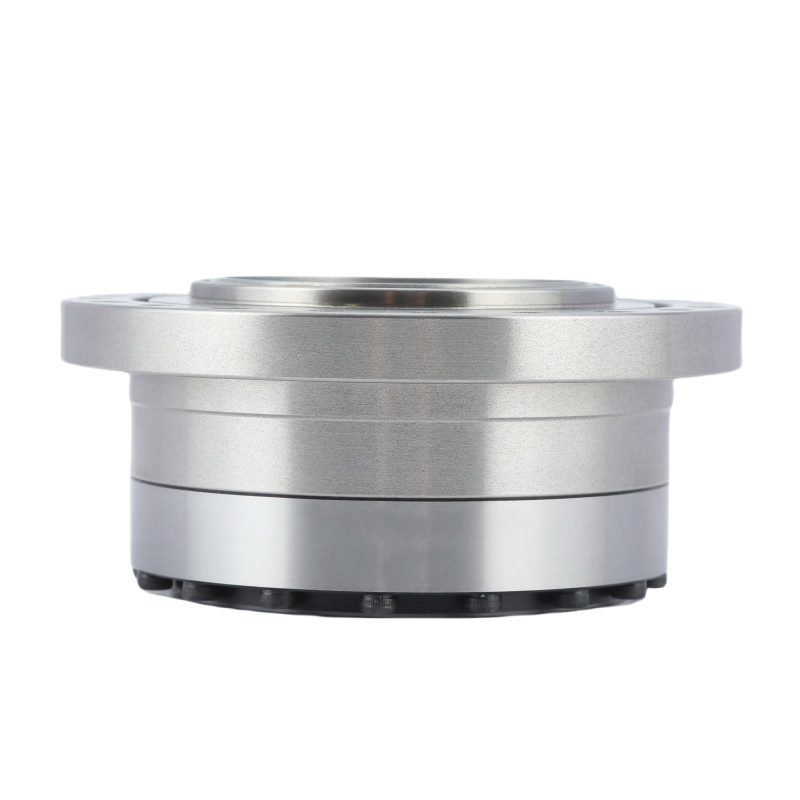

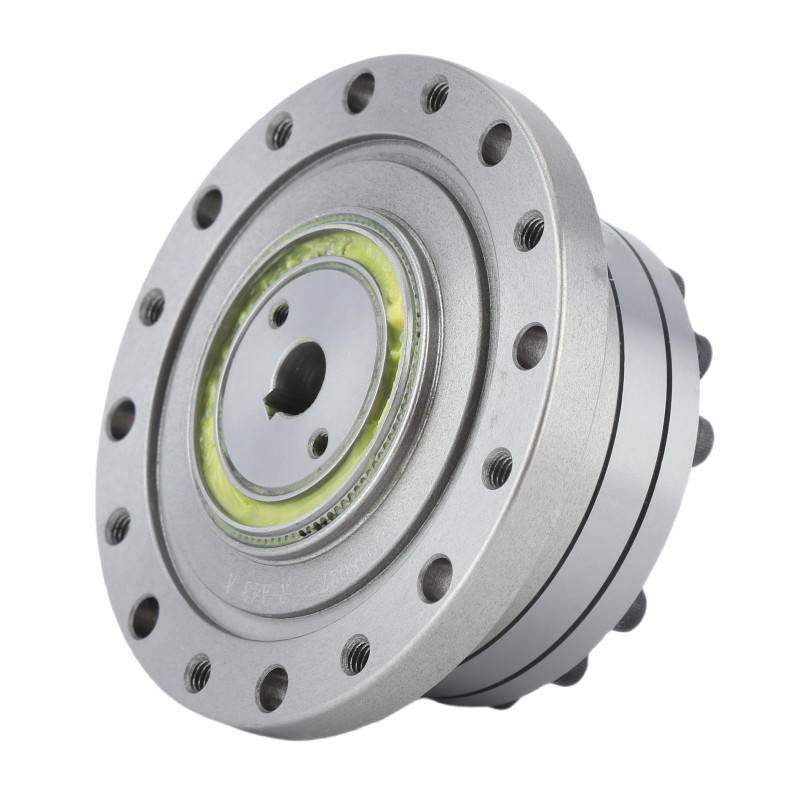

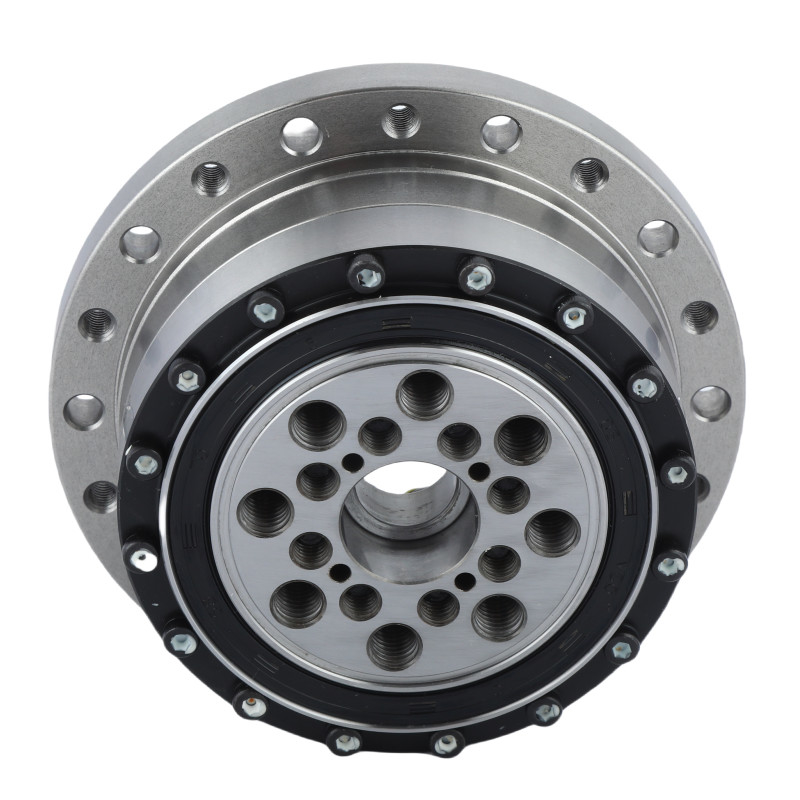

Уменьшитель волны напряжения модели 20 серии LSN с высоким соотношением сокращения 0,73 кг
Ключевые особенности
• 0,73 кг
• Менее 20 арковых сек.
• Средняя скорость ввода: 3500 оборотов/мин
• 15000 часов службы
• соотношение сокращения: 50:1, 80:1, 100:1, 120:1 и 160:1
SpОценкас
Таблица номинальных параметров серии LSN-20-XX-U-I
|
Модель
|
Соотношение уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода | Средняя допустимая вращательная скорость ввода | Противная реакция | Вес | Продолжительность работы | ||||
| Масла | Масла | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | в кг | Час | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | ЛСН-I:0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| Ключевые характеристики редуктора волн напряжения LSN-20-XX-U-I | |||
| Продукт | Снизитель волн напряжения модели 20 с низким уровнем обратной реакции | ||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | ||
|
Соотношение уменьшения
|
50, 80, 100, 120, 160 | ||
|
Противная реакция
|
Менее 20 дуговых секунд | ||
|
Средняя скорость ввода
|
3500 оборотов в минуту | ||
|
Максимальная скорость ввода
|
6500 оборотов/мин | ||
|
Проектированная жизнь
|
15000 часов | ||
|
Модель
|
20 | ||
|
Вес
|
00,73 кг | ||
| Гарантия | 1 год | ||
| Применение | Металлические машины, робот-гуманоид, энергетика, аэрокосмическая промышленность | ||
