Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LSN-32-XX-U-I
Ключевые особенности
• Вес: 2,47 кг
• Менее 20 арковых сек.
• Максимальный моментный крутящий момент: 686 Нм
• 15000 часов службы
• соотношение сокращения: 50:1, 80:1, 100:1, 120:1
SpОценкас
Таблица номинальных параметров серии LSN-32-XX-U-I
|
Модель
|
Соотношение уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода | Средняя допустимая вращательная скорость ввода | Противная реакция | Вес | Продолжительность работы | ||||
| Масла | Масла | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | в кг | Час | ||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | ЛСН-I:2.47 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||

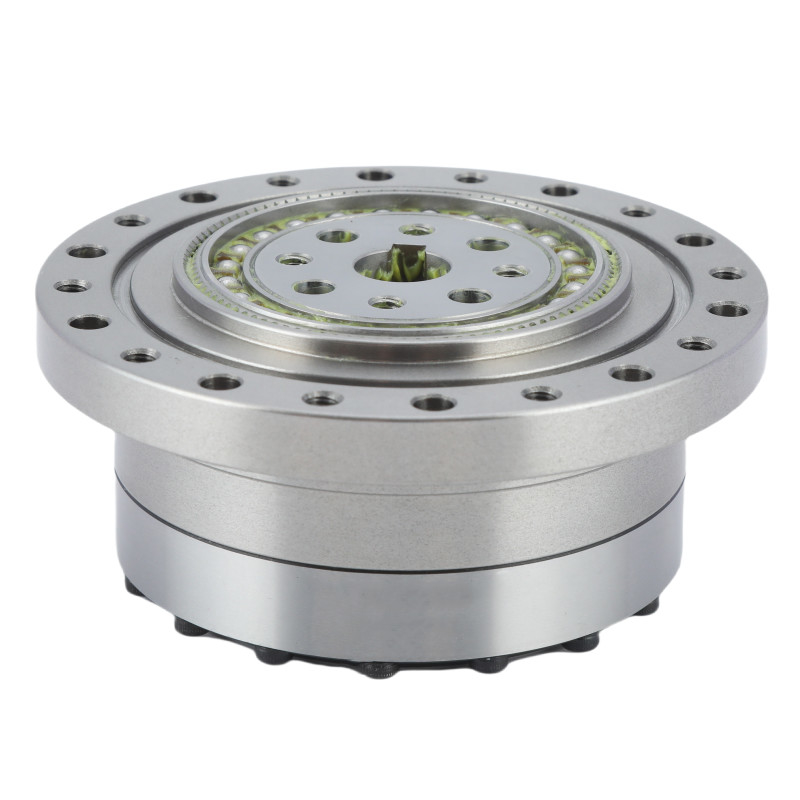

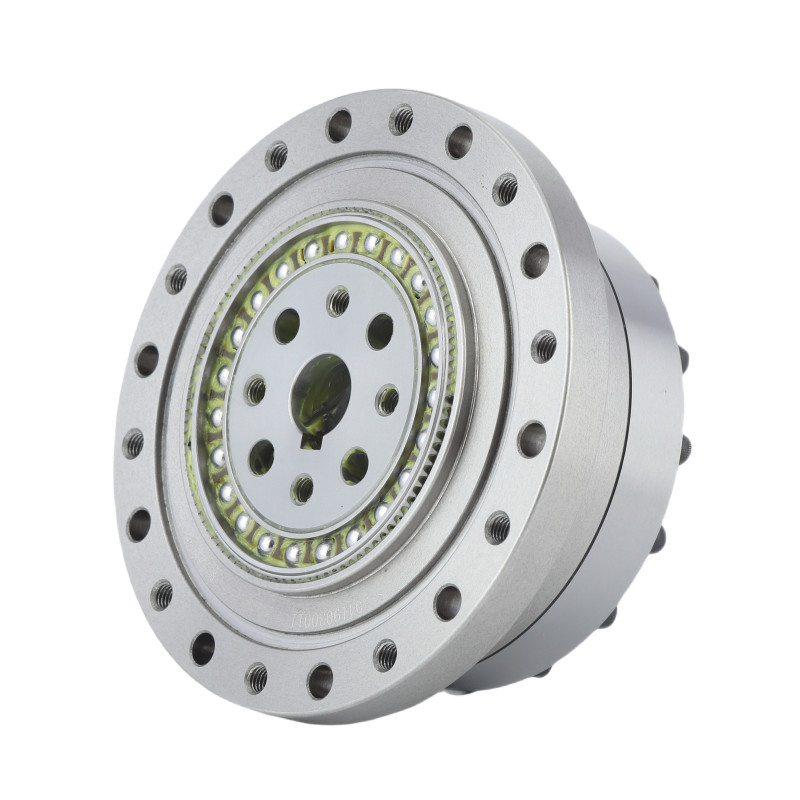

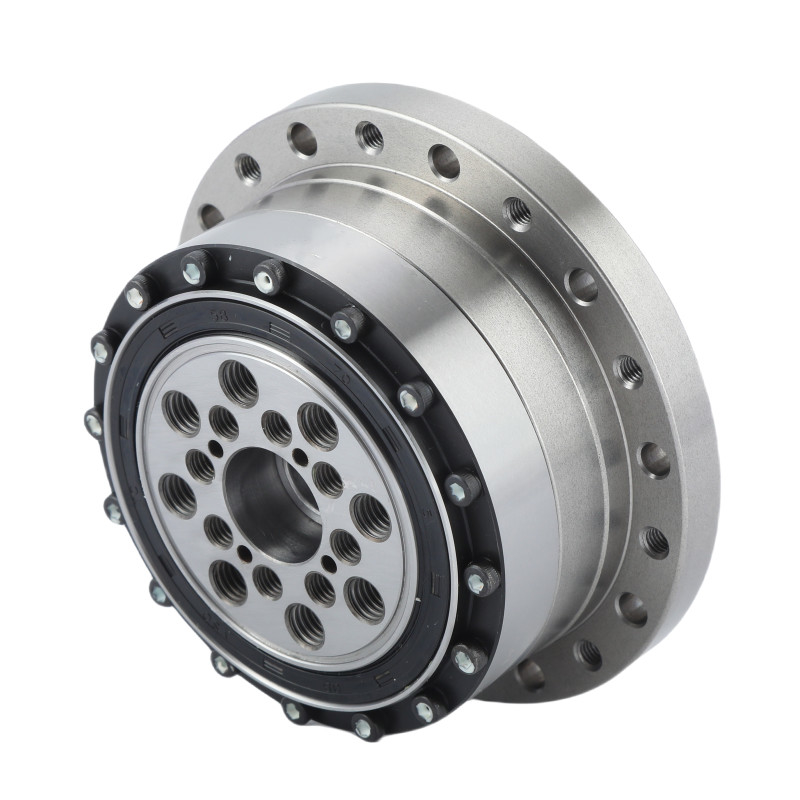

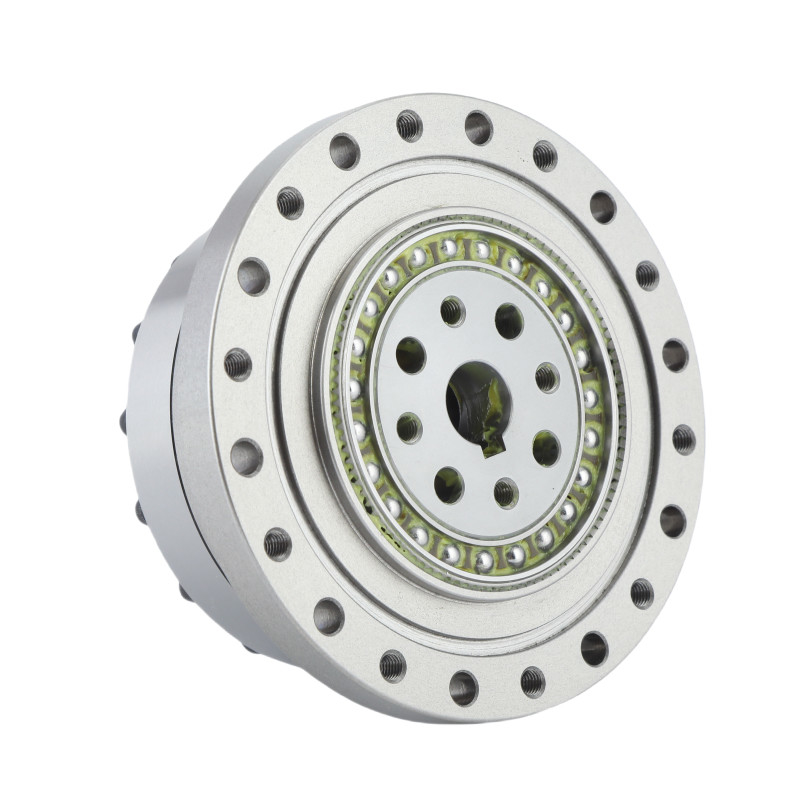

| Ключевые характеристики редуктора волн напряжения LSN-32-XX-U-I | |||
| Продукт | Редуктор волн напряжения модели 32 | ||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | ||
|
Соотношение уменьшения
|
50, 80, 100, 120 | ||
|
Противная реакция
|
Менее 20 дуговых секунд | ||
|
Средняя скорость ввода
|
3500 оборотов в минуту | ||
|
Максимальная скорость ввода
|
4800 оборотов в минуту | ||
|
Проектированная жизнь
|
15000 часов | ||
|
Модель
|
32 | ||
|
Вес
|
2.47 кг | ||
| Гарантия | 1 год | ||
| Применение | Медицинское оборудование, энергетика, аэрокосмика, промышленные роботы | ||
