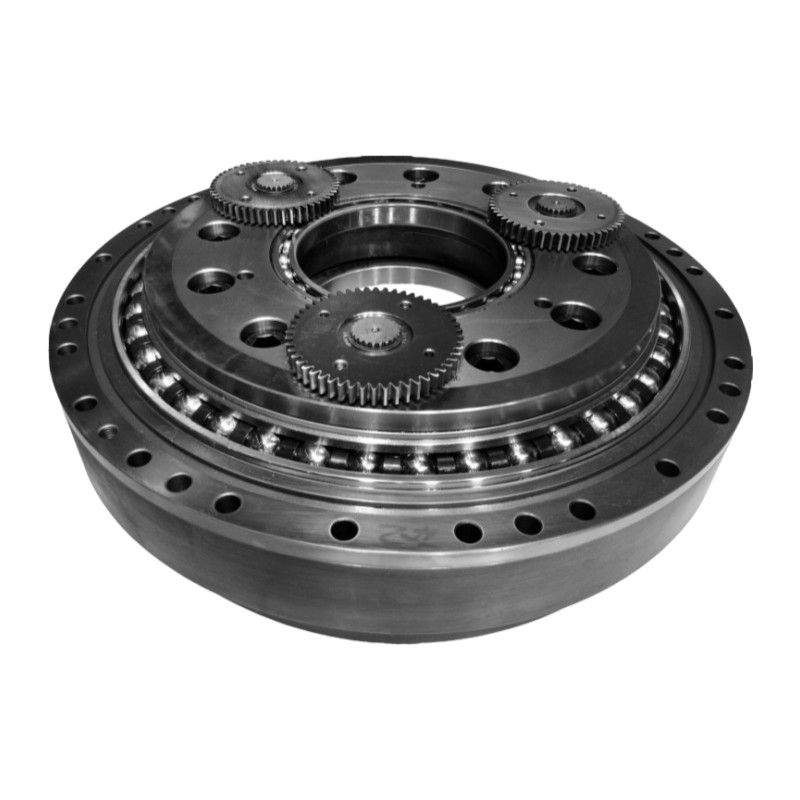

Алюминиевая сталь Малый циклоидный скоростной редуктор Коробка передач для промышленности

Алюминиевый циклоидный редуктор скорости

Промышленный циклоидный редуктор скорости

Малая циклоидная коробка передач Редуктор

Место происхождения:

Цзянсу, Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

RV - C

Свяжитесь с нами

Запросите цитату

Алюминиевая сталь Малый циклоидный скоростной редуктор Коробка передач для промышленности

Подробная информация о продукции

Продукт:

Редуктор RV серии C с полых валов

Материал:

стальной, алюминиевый

Скручивающая жесткость:

от 421 до 24500 Нм/арк.мин.

Потеря движения:

Макс. 1 арк.мин.

Выходная скорость:

от 5 до 60 оборотов/мин

Максимально допустимый момент крутящего момента:

от 1372 до 78400 Нм

Максимально допустимая скорость вращения выходной:

80 оборотов в минуту

Модель:

BX10C, BX27C, BX50C, BX100C, BX120C, BX200C, BX320C, BX500C

Вес:

4от 6 до 154 кг

Цвет:

Сливер

Гарантия:

1 год

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

To Be Negotiated

Упаковывая детали

Картонная коробка

Время доставки

3-4 недели

Условия оплаты

T/T

Поставка способности

20000 комплектов в месяц

Сопутствующие продукты

Компактный робототехнический редуктор скорости RV минимальная реакция

Лучшая цена

RV-C фланцевый робот-уменьшитель скорости

Лучшая цена

Редуктор колесных редукторов с гармоническими редукторами

Лучшая цена

RV-E Фланцевое планетарное приводное колесо Редукторная коробка передач Низкий отклик

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Высокая точность и жесткость RV - RV-редуктор серии C для роботики

Редуктор RV - это новый механизм передачи, разработанный из традиционной циклоидной коробки передач и планетарной коробки передач.стабильная точность и высокая эффективностьМощность сервомотора промышленного робота передается через коробку передач входного вала редуктора.так что большая передача выходной валы связана для достижения цели замедленияСоотношение передачи больших и малых передач также является соотношением передачи.

Ключевые особенности

Строительство полых валов
Реакция менее 1 арк.мин.
Потеря движения менее 1 дуговой минуты.

SpОценкас

	Спецификация	Выходной крутящий момент kgf-m ((Nm)
	10	10 ((98)
	27	27 ((265)
	50	50(490)
	100	100 ((980)
	120	120 ((1176)
	200	200(1961)
	320	320(3136)
	400	400 ((3920)
	500	500 ((4900)

Таблица параметров RV - серии C

Модель	Торсионная жесткость Nm/arc.min.	Размер ((мм)		Допустимый крутящий момент (Nm)	Допустимая тяговая нагрузка (N)	Торсионная жесткость	Противная реакция/пропагандистское ходатайство
Модель	Торсионная жесткость Nm/arc.min.	а)	b	Допустимый крутящий момент (Nm)	Допустимая тяговая нагрузка (N)	Nm/arc.min.	arc.min	Определение скорости вращения (Nm)
BX10C	421	28	119.2	686	5880	47	MAX1	±2.94
BX27C	1068	38.2	150.3	980	8820	147		±7.94
BX50C	1960	50.4	187.1	1764	11760	255		± 14.7
BX100C	2813	58.7	207.6	2450	13720	510		± 29.4
BX120C	2813	58.7	207.6	2450	13720	510		± 29.4
BX200C	9800	76	280.4	8820	19600	980		±58.8
BX320C	12740	114.5	360.5	20580	29400	1960		± 94.1
BX500C	24500	125	413.4	34300	39200	3430		± 147.0

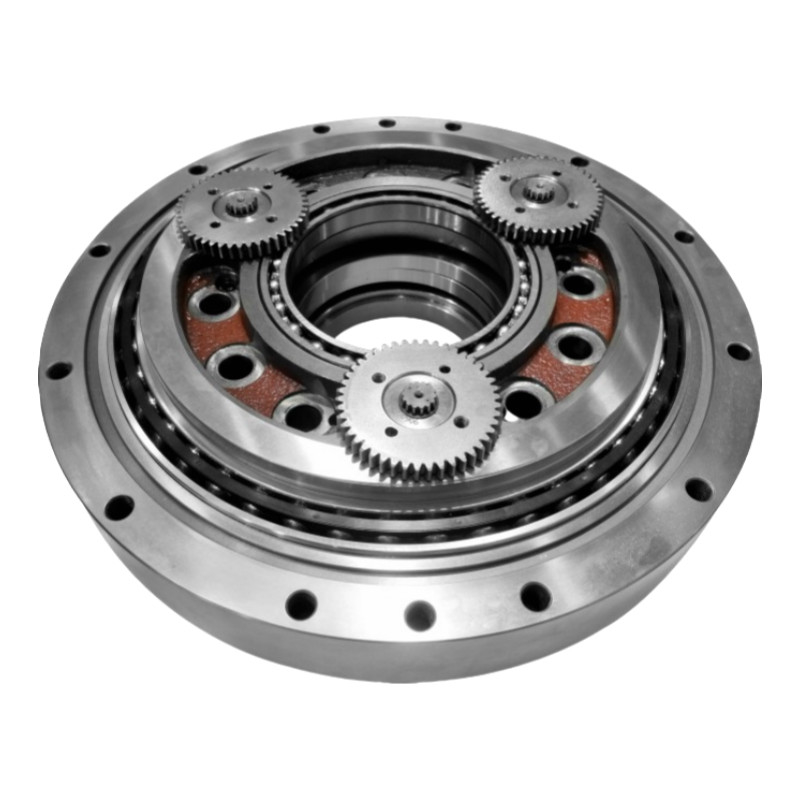

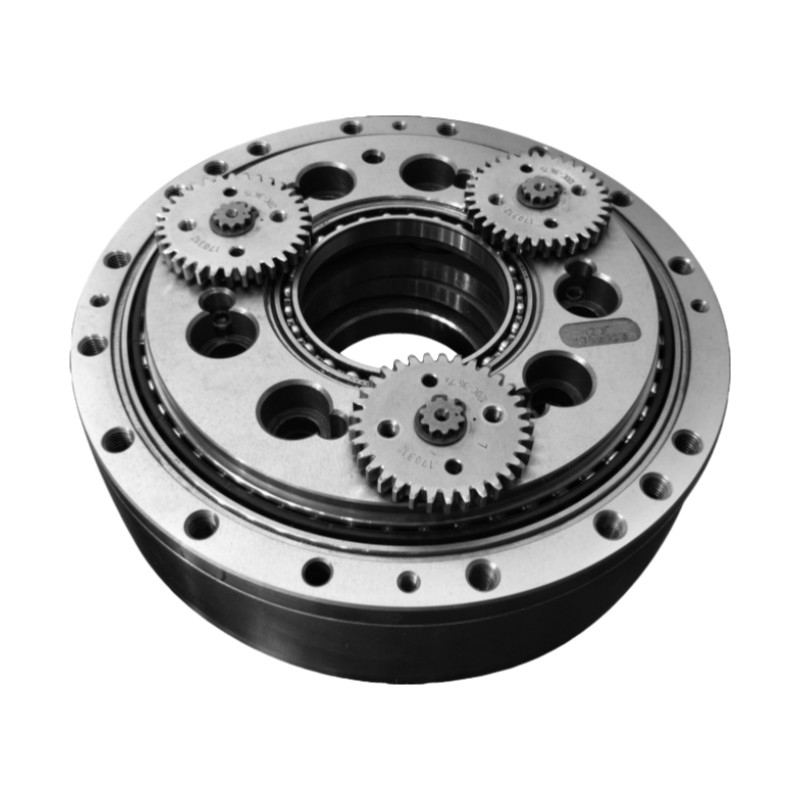

Подробные изображения

Ключевые характеристики RV - C-серии полые валы RV редуктор
Продукт	Редуктор RV с полых валов
Материал	Сталь, алюминий
Торсионная жесткость	от 421 до 24500 Нм/арк.мин.
Выходная скорость (r/min)	от 5 до 60
Противная реакция	Макс. 1 арк.мин.
Максимально допустимый момент крутящего момента	от 1372 до 78400 Нм
Максимально допустимая скорость вращения выходной	80 оборотов в минуту
Модель	BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C
Вес	4от 6 до 154 кг
Гарантия	1 год

Применение

Машинный инструмент для выполнения нескольких задач
Стейкер-крейн
Двухколонные станки обработки
Троннионный стол

Алюминиевая сталь Малый циклоидный скоростной редуктор Коробка передач для промышленности 4
