Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
RV - C
Редуктор RV - это новый механизм передачи, разработанный из традиционной циклоидной коробки передач и планетарной коробки передач.стабильная точность и высокая эффективность.
Редуктор вращающегося вектора является основным компонентом промышленных роботов, а эффективность передачи, несомненно, является важным показателем производительности передачи.цепочка измерений сборки приводит к просветлению между частями, что может оказать определенное влияние на эффективность передачи.
Ключевые особенности
SpОценкас
 |
Спецификация | Выходной крутящий момент kgf-m ((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50(490) | |
| 100 | 100 ((980) | |
| 120 | 120 ((1176) | |
| 200 | 200(1961) | |
| 320 | 320(3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
Таблица параметров RV - серии C
| Модель |
Торсионная жесткость Nm/arc.min. |
Размер ((мм) | Допустимый крутящий момент (Nm) |
Допустимая тяговая нагрузка (N) |
Торсионная жесткость | Противная реакция/пропагандистское ходатайство | ||
| а) | b | Nm/arc.min. | arc.min | Определение скорости вращения (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ±2.94 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ±7.94 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ± 14.7 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ±58.8 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ± 94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ± 147.0 | |

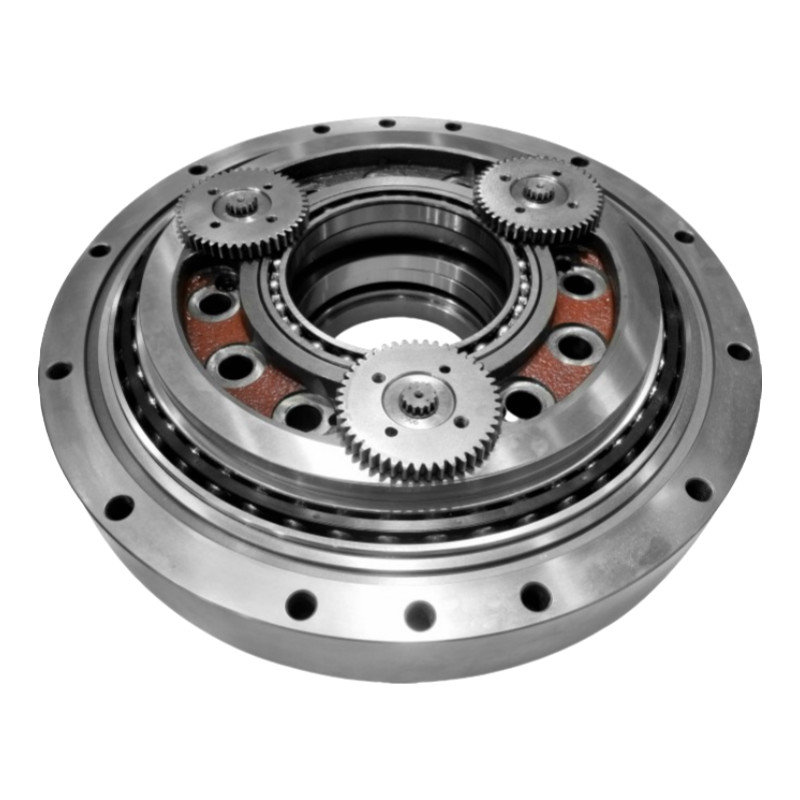

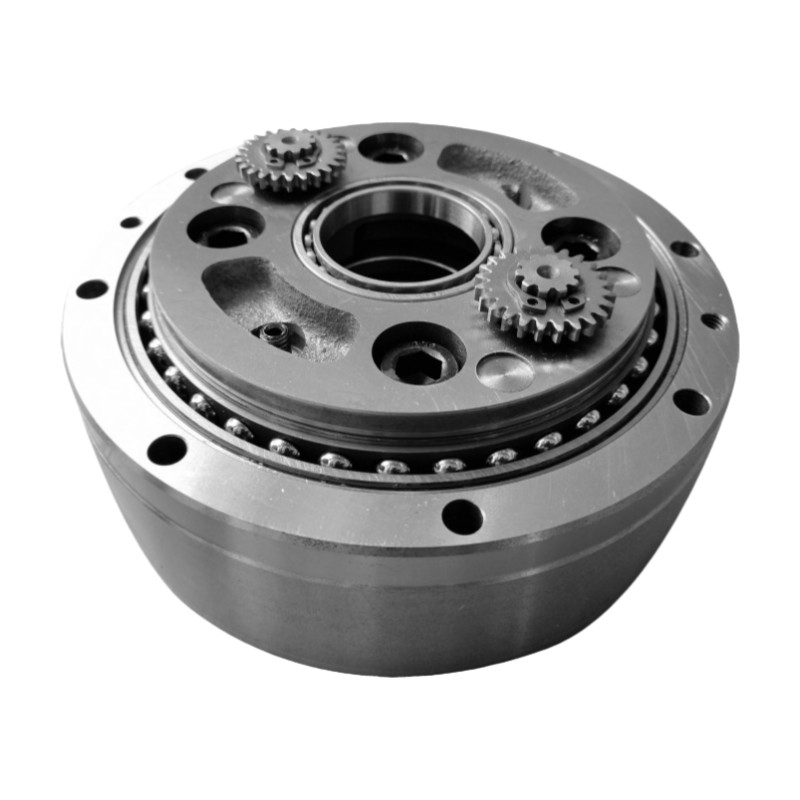

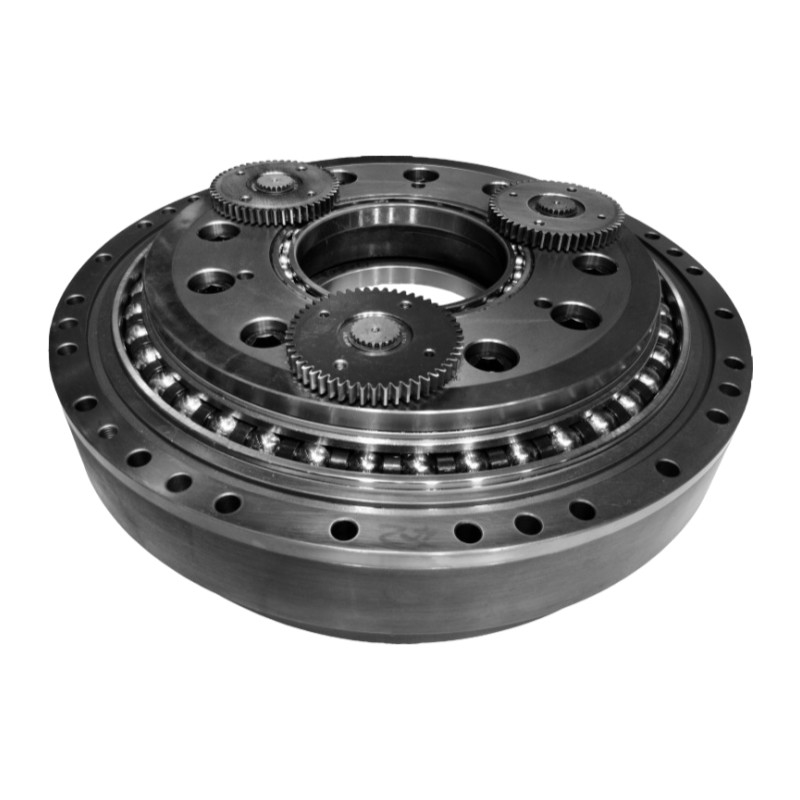

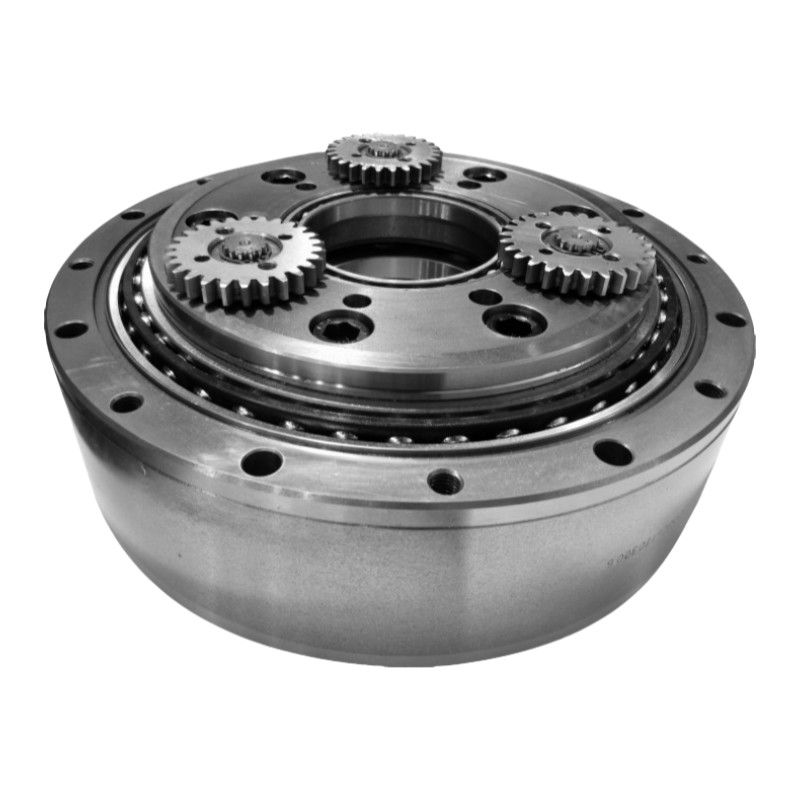

Подробные изображения
| Ключевые характеристики RV - C-серии полые валы RV редуктор | |||
| Продукт | Редуктор RV с полых валов | ||
|
Материал
|
Сталь, алюминий | ||
|
Торсионная жесткость
|
от 421 до 24500 Нм/арк.мин. | ||
| Выходная скорость (r/min) | от 5 до 60 | ||
|
Противная реакция
|
Макс. 1 арк.мин. |
||
|
Максимально допустимый момент крутящего момента
|
от 1372 до 78400 Нм | ||
|
Максимально допустимая скорость вращения выходной
|
80 оборотов в минуту | ||
|
Модель
|
BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C |
||
|
Вес
|
4от 6 до 154 кг | ||
| Гарантия | 1 год | ||
Применение
