Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
RV - N

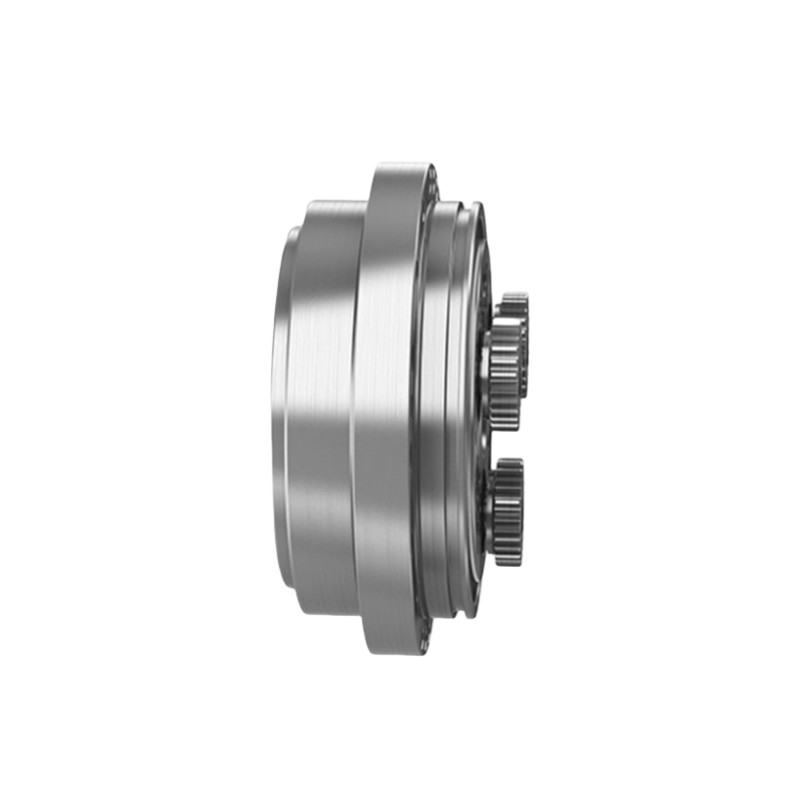

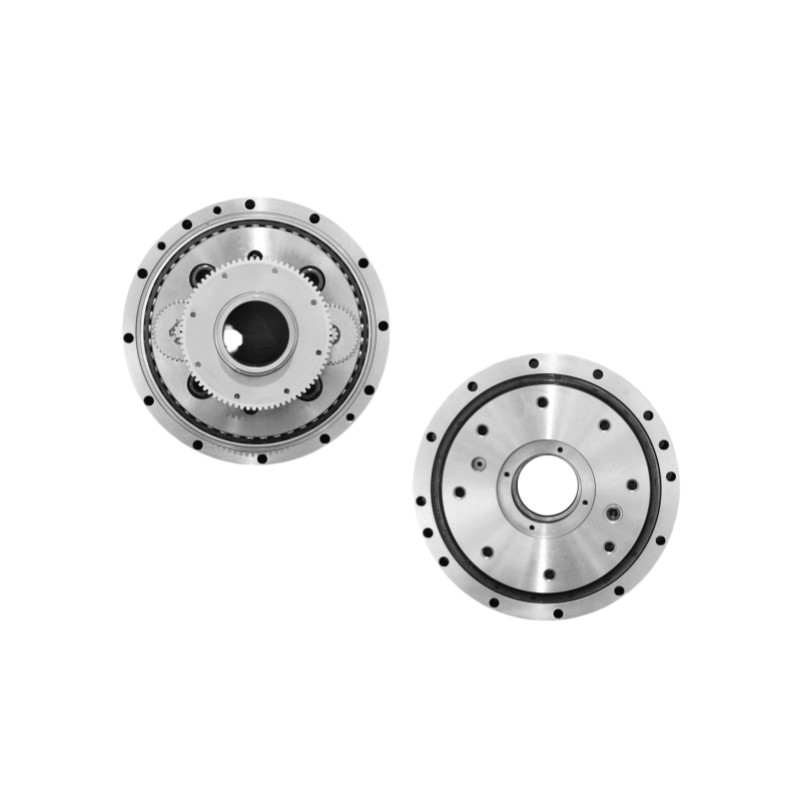

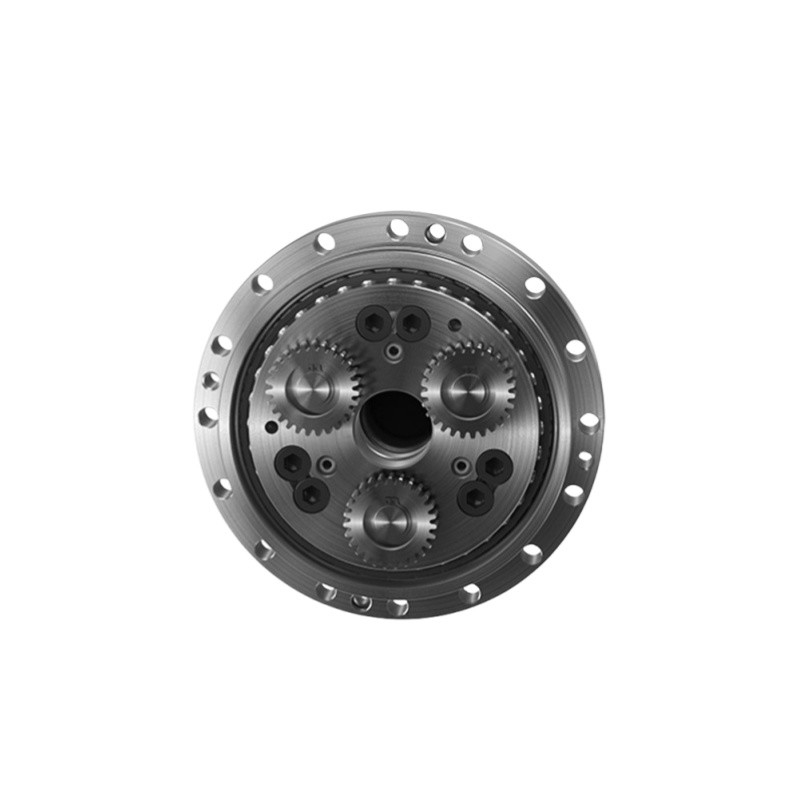

Известны своей высокой точностью, компактным размером и превосходными возможностями передачи крутящего момента.
Редуктор RV используется для трех суставов ноги, талии и локтя робота с большим крутящим моментом, а промышленный робот с большой нагрузкой использует RV для первой, второй и третьей осей.
ПрименениеNРедукторы серии RV
Робототехника:Используется в суставах и руках роботов для плавного и точного управления движением.
Автоматизация:Используется в высокоточных машинах и автоматизированных системах позиционирования и управления.
Аэрокосмическая:Применяется в системах и механизмах спутникового позиционирования, требующих надежной и точной работы.
Спецификации
Таблица параметров RV - N серии
| Модель | Стандартное отношение | Номинальный момент | Номинальная скорость выхода | Продолжительность работы | Допустимое ускорение/ крутящий момент замедления |
Временное максимальное допустимое момент вращения |
Противная реакция | Потеря движения | Допустимый крутящий момент | Временное максимальное допустимое крутящий момент |
Допустимая радиальная нагрузка | Вес. |
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (arc.min) | (arc.min) | (Nm) | (Nm) | (N) | (в кг) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Ключевые качества
| Ключевые характеристики компактных редукторных редукторов RV серии N | |||
| Продукт | Редуктор RV с полых валов | ||
|
Материал
|
Сталь, алюминий | ||
|
Торсионная жесткость
|
от 421 до 24500 Нм/арк.мин. | ||
| Номинальная скорость выхода | 15 оборотов в минуту | ||
|
Противная реакция
|
Макс. 1 арк.мин. |
||
|
Максимально допустимый момент крутящего момента
|
от 1225 до 24500 Нм | ||
|
Модель
|
BX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N |
||
|
Вес
|
3от 0,8 до 57,2 кг | ||
| Продолжительность работы | 6000 часов | ||
| Применение | Робототехника, CNC-обработка, Автоматизированные производственные системы | ||
| Особенность | Высокая способность крутящего момента, минимальная обратная реакция, прочная производительность | ||
| Гарантия | 1 год | ||
Применение
