Place of Origin:
Jiangsu, China
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Model Number:
RV - E
Редуктор RVиспользуется для трех суставов талии и локтя ноги робота с большим крутящим моментом, а промышленный робот с большой нагрузкой использует RV для одной, двух и трех осей.По сравнению с гармоническим редуктором, ключ к RV редуктор заключается в технологии обработки и сборки. RV редуктор имеет более высокую устойчивость к усталости, жесткость и срок службы.
Ключевые особенности
SpОценкас
 |
Спецификация | Выходной крутящий момент kgf-m ((Nm) |
| 20 | 17 ((167) | |
| 40 | 42(412) | |
| 80 | 80(784) | |
| 110 | 110 ((1078) | |
| 160 | 160 (((1568) | |
| 320 | 320(3136) | |
| 450 | 450 ((4410) |
Таблица параметров RV - E серии
| Модель | Торсионная жесткость | Размер ((мм) | Номинальный момент (T0) |
Номинальная скорость выхода (N0) |
Торсионная жесткость | Потеря движения | Противная реакция | Допустимый крутящий момент (Nm) |
Допустимая тяговая нагрузка (N) |
Вес (в кг) |
||
| Nm/arc.min. | а) | b | Nm/arc.min. | arc.min | Определение скорости вращения (Nm) |
Арк.мин. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167 Нм | 15 оборотов в минуту | 49 | MAX1 | ±5.00 | MAX1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412 Нм | 108 | ± 12.3 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 23.5 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078 Нм | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ± 94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±132.0 | 8820 | 24500 | 66.4 | |||

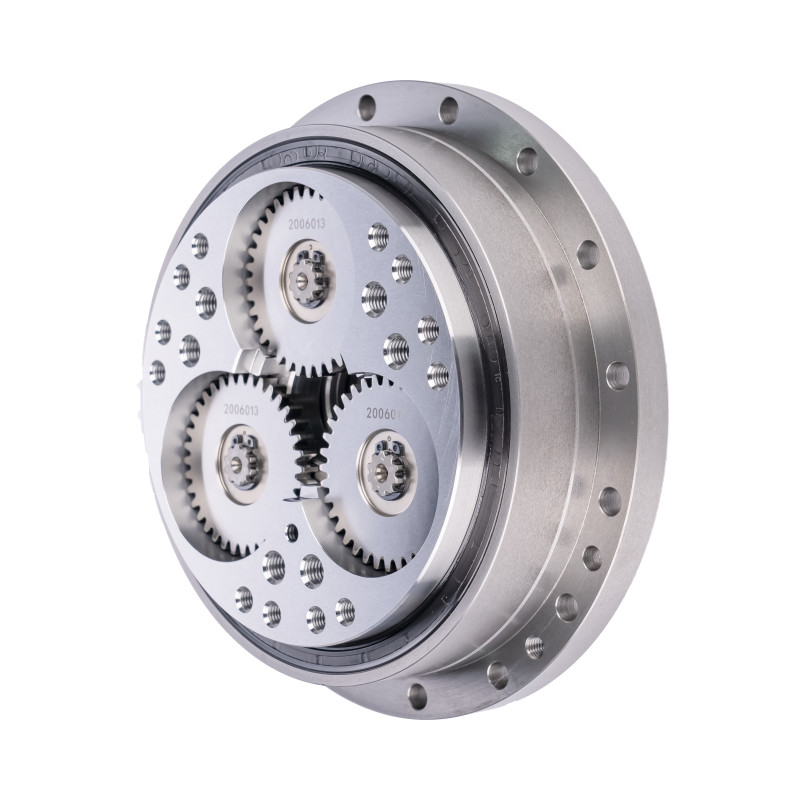

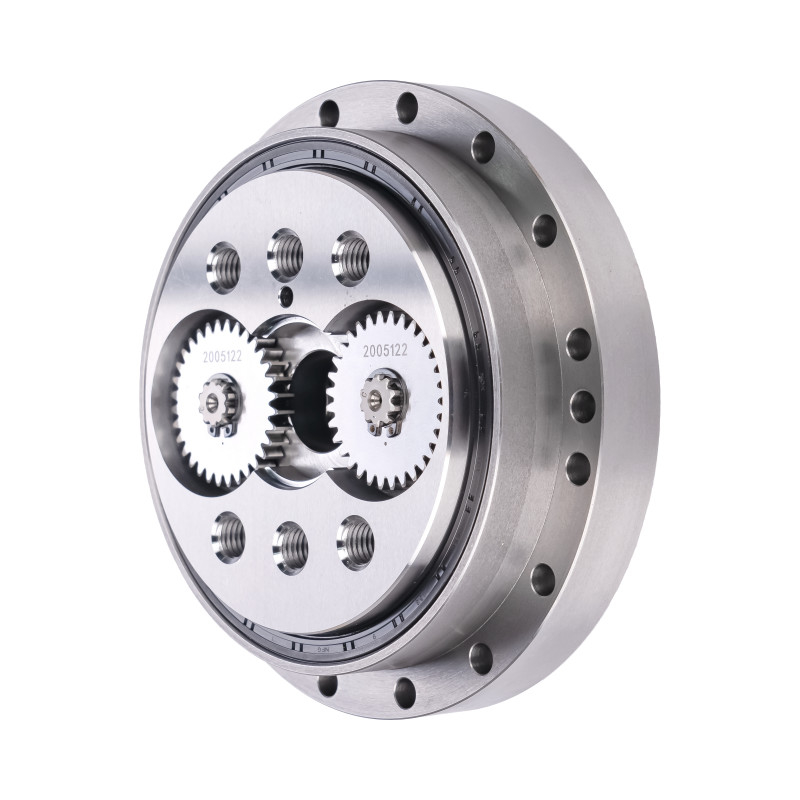

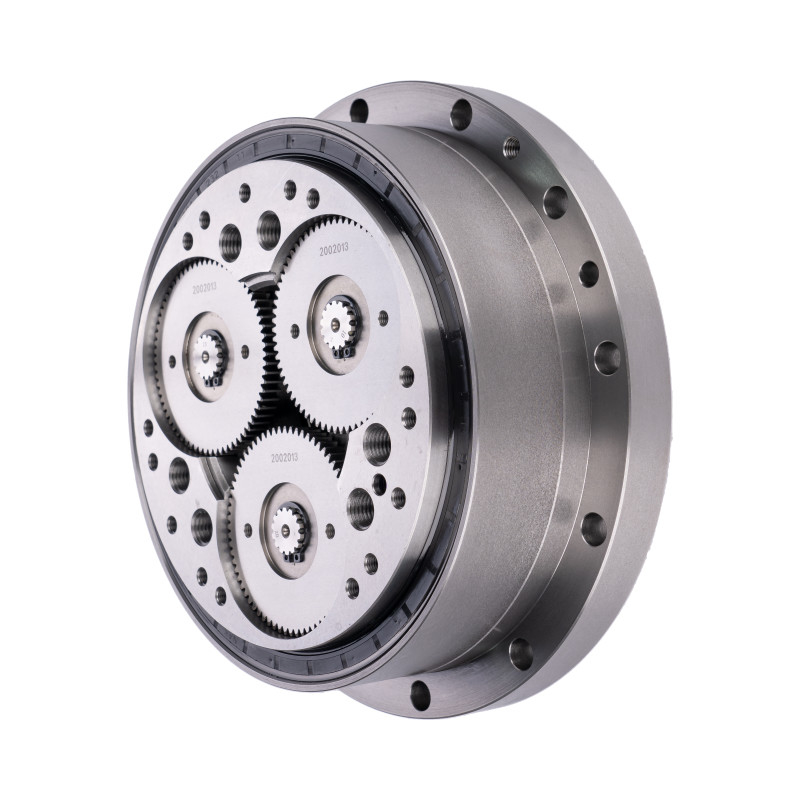

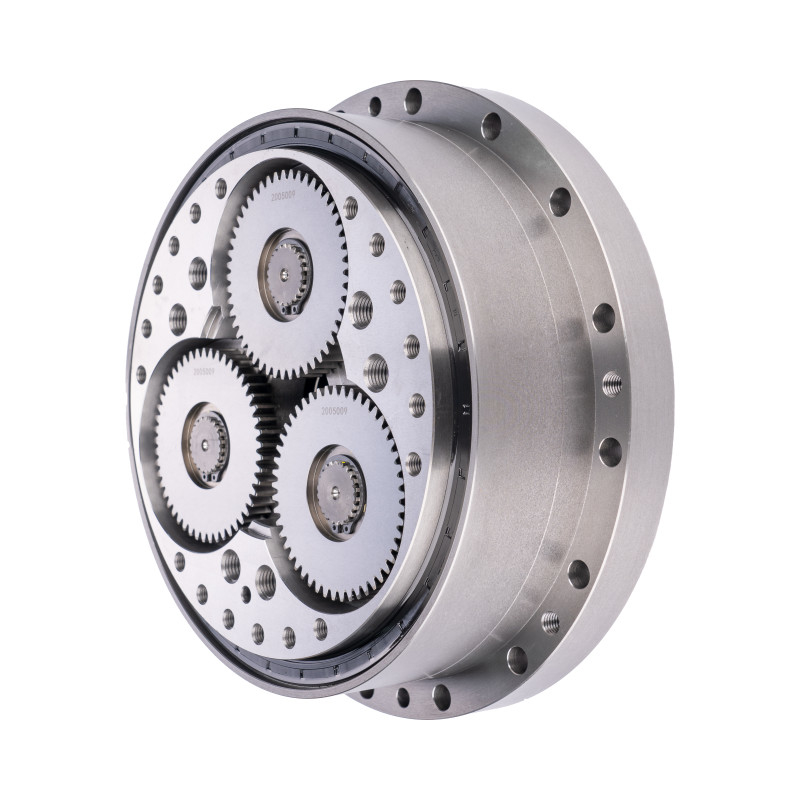

Подробные изображения
| Ключевые характеристики RV - E Series Solid Shaft RV Reducer | |||
| Продукт | Редуктор RV с твердым валом | ||
|
Материал
|
Сталь, алюминий | ||
| Стандартное отношение | от 57 до 160 | ||
| Выходной момент | от 17 до 450 Нм | ||
|
Торсионная жесткость
|
От 372 до 7448 Нм/арк.мин. | ||
| Номинальный момент | от 167 до 4410 Нм | ||
|
Противная реакция
|
Макс. 1 арк.мин. |
||
|
Максимально допустимый момент крутящего момента
|
от 833 до 22050 Нм | ||
|
Номинальная скорость выхода
|
15 оборотов в минуту | ||
|
Модель
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
|
Вес
|
4от 0,7 до 66,4 кг | ||
| Продолжительность работы | 6000 часов | ||
| Гарантия | 1 год | ||
Применение
Частые вопросы
Каковы преимущества циклоидного привода?
Циклоидные коробки передач имеют ряд преимуществ, включая высокие соотношения уменьшения, компактную конструкцию, исключительную грузоподъемность, минимальную реакцию и отличную устойчивость к ударам.Эти особенности делают их идеальными для применения, требующих точного управления движением и надежности под тяжелыми нагрузками.
У циклоидных редукторов RV есть реакция?
Преимущества циклоидных редукторов по сравнению с планетарными:
Практически без негативных реакций на всю жизнь, более высокая жесткость, более компактный дизайн.
Как работает циклоидный редуктор RV?
Входной вал устанавливается эксцентрично на подшипник с прокатным элементом (обычно цилиндрический роликовый подшипник), в результате чего циклоидный диск колеблется в круге.Циклоидный диск будет самостоятельно вращаться вокруг подшипника, как он толкается против кольцевой передачи.
Что такое редуктор скорости для RV?
Редуктор RV - это высокоточный редуктор управления с циклоидной редукционной структурой колеса. Из-за большого количества передач, включенных одновременно,уменьшитель имеет характеристики небольшого размера, легкий вес, высокая жесткость и устойчивость к перегрузке.
