Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия RU
 |

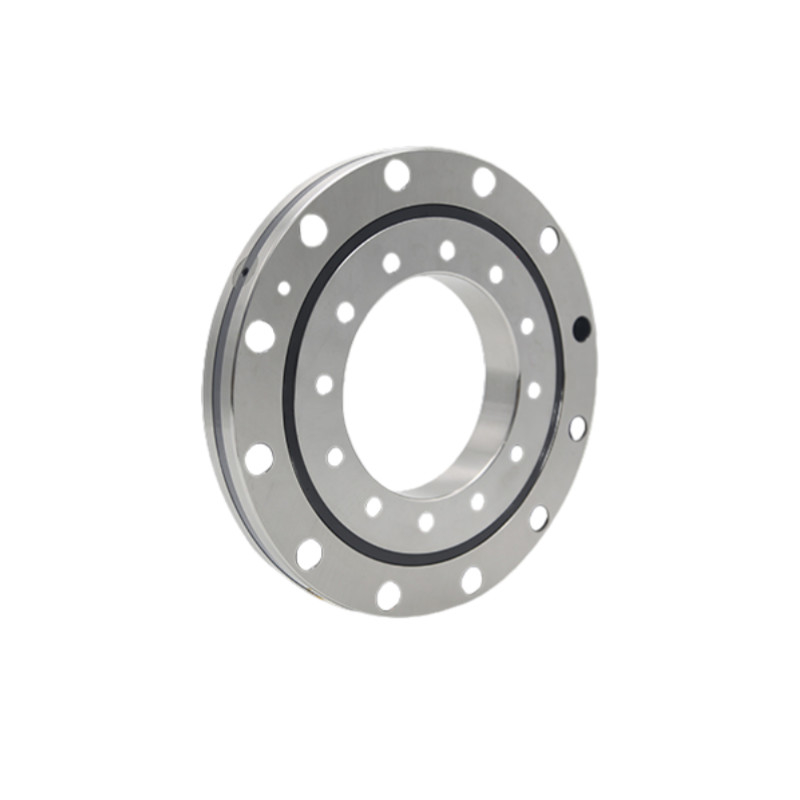

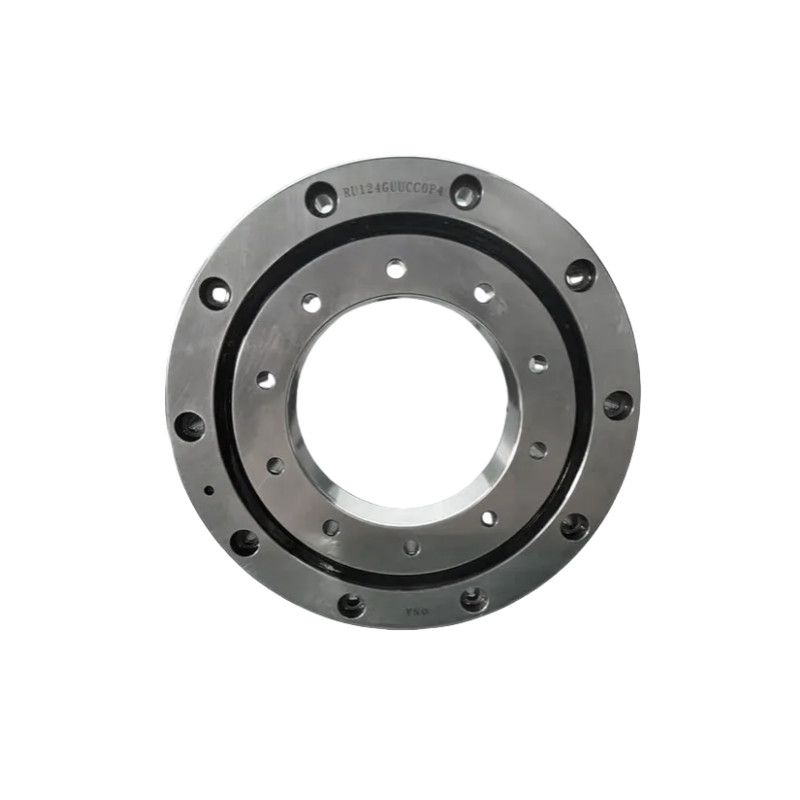

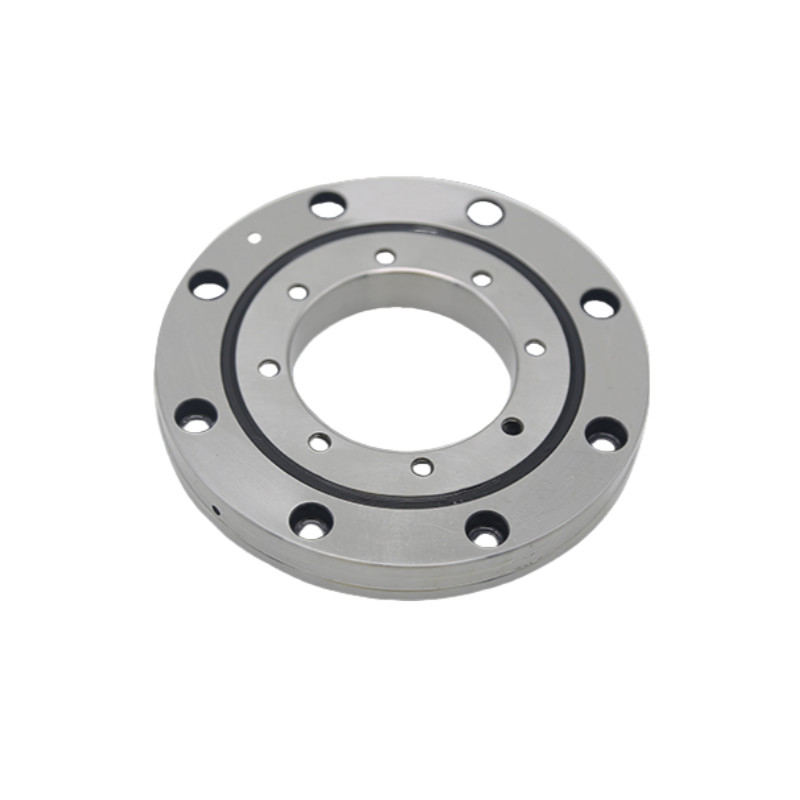

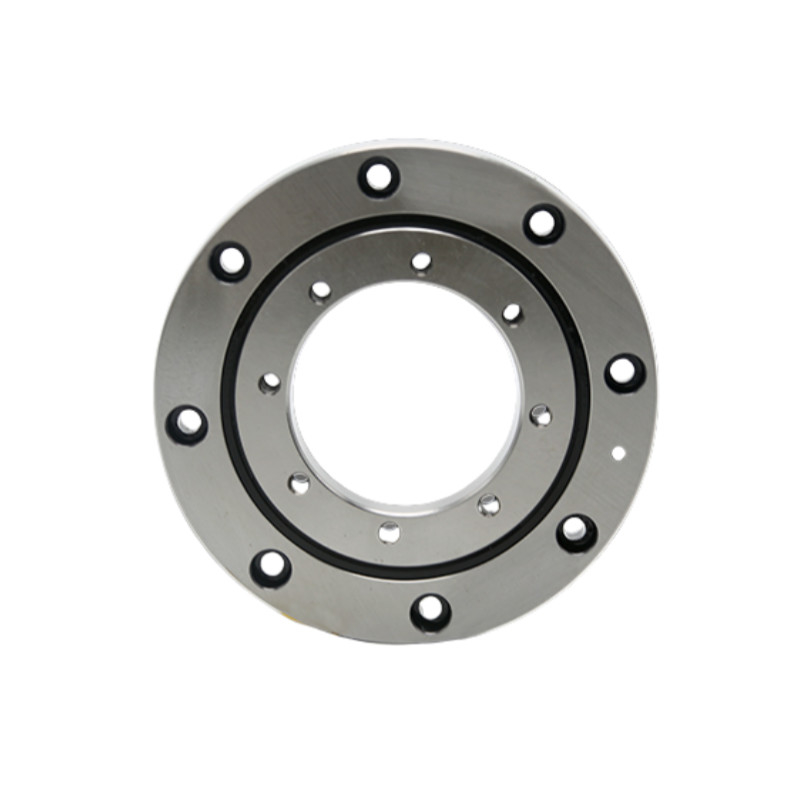

Серия RU (Integral Inner and Outer Ring with Mounting Holes), поскольку как внешние, так и внутренние кольца имеют монтажные отверстия, при установке сиденья не требуется фиксировать фланц и опору.Кроме того,, из-за общей структуры как внешних, так и внутренних колец установка практически не влияет на производительность, тем самым достигая стабильной точности вращения и крутящего момента.Подходит для ситуаций, когда внешние и внутренние кольца вращаются. |
Правила модели и наименования
| РП | 124 | UU | CC0 | P2 | G или X | G или X |
| Номинальная модель | Диаметр откида ((мм) |
Режим уплотнения
• Не отмечен: не запечатан • UU: уплотнения с обеих сторон (внешнее кольцевое отверстие) • U: одностороннее уплотнение ремня (не противоположное углублению наружного кольца) |
Радиальный просвет
• CC0: отрицательное разрешение (предварительная загрузка) • C0: положительный клиренс |
Уровень точности
• P5 • P4 • P2 |
Направление монтажа отверстия
• Никаких: внутренние и внешние кольца являются противоположными отверстиями и в одном направлении. • G:Внутренние и внешние кольца являются углубленными отверстиями и в противоположном направлении • X: отверстие кольца, но отверстие внутреннего кольца из проволоки (через отверстие) |
Приспособленный символ
• Никакие: без приложения • -N: с масляной сопла |
Особенности
1Высокая точность: точность P4, точность P2
2. Высокая жесткость: этот серийный подшипник имеет предварительную загрузку
3. высокая нагрузка: этот подшипник может выдерживать двустороннюю осевую нагрузку, радиальную нагрузку и момент наклона
4Небольшие размеры: эта серия подшипников может сэкономить место для станков
Спецификации
| Модель | Размеры | Размер плеча | Базовая номинальная нагрузка ((Радиальная) | Вес | Внутреннее кольцо | Внешнее кольцо | ||||||||
| Внутреннее кольцо | Внешнее кольцо | Диаграмма "Роллер Пич". | Высота | Чамфер | КР | Кор. | Центральная диаграмма с монтажным отверстием. | Размер монтажного отверстия | Установка центральной диаграммы Hol. | Размер монтажного отверстия | ||||
| d | D | Dpw | В. | rmin | Ds | Дх | КН | КН | В кг | |||||
| RU28 | 10 | 52 | 28 | 8 | 0.3 | 24 | 29.5 | 2.9 | 2.4 | 0.12 | 16 | 4-М3 нить через отверстие | 42 | 6-Dia3.4 через отверстие |
| Диа 6,5, глубина 3.3 | ||||||||||||||
| RU42 | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 | 28 | 6-M3 нить через отверстие | 57 | 6-Dia3.4 через отверстие |
| Диа 6,5, глубина 3.3 | ||||||||||||||
| RU52 | 25 | 80 | 52.5 | 12 | 0.6 | 46.5 | 58.5 | 8.61 | 10.6 | 0.4 | 35 | 6-M3 нить через отверстие | 67 | 6-Dia3.4 через отверстие |
| Диа 6,5, глубина 3.3 | ||||||||||||||
| RU66 | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 | 45 | Нить 8-М4 через отверстие | 83 | 6-Dia4.5 через отверстие |
| Диа-8 противоборка, глубина 4.4 | ||||||||||||||
| RU85 | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 | 65 | Нить 8-M5 через отверстие | 105 | 8-Dia5.5 через отверстие |
| Диа 9,5, глубина 5.4 | ||||||||||||||
| RU124G | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-Dia5.5 через отверстие | 148 | 10-Dia5.5 через отверстие |
| Диа 9,5, глубина 5.4 | Диа 9,5, глубина 5.4 | |||||||||||||
| RU124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-M5 нить через отверстие | 148 | 10-Dia5.5 через отверстие |
| Диа 9,5, глубина 5.4 | ||||||||||||||
| RU148G | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-Dia9 через отверстие | 187 | 12-Dia9 через отверстие |
| Диа-14 контрбой, глубина 8.6 | Диа-14 контрбой, глубина 8.6 | |||||||||||||
| RU148X | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-М8 нить через отверстие | 187 | 12-Dia9 через отверстие |
| Диа-14 контрбой, глубина 8.6 | ||||||||||||||
| RU178G | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-Dia9 через отверстие | 217 | 12-Dia9 через отверстие |
| Диа-14 контрбой, глубина 8.6 | Диа-14 контрбой, глубина 8.6 | |||||||||||||
| RU178X | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-М8 нить через отверстие | 217 | 12-Dia9 через отверстие |
| Диа-14 контрбой, глубина 8.6 | ||||||||||||||
| RU228G | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-Dia11 через отверстие | 270 | 12-Dia11 через отверстие |
| Диа-17,5 противоборка, глубина 10.8 | Диа-17,5 противоборка, глубина 10.8 | |||||||||||||
| RU228X | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-M10 нить через отверстие | 270 | 12-Dia11 через отверстие |
| Диа-17,5 противоборка, глубина 10.8 | ||||||||||||||
| RU297G | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-Dia14 через отверстие | 350 | 16-Dia14 через отверстие |
| Диа-20 контрбой, глубина13 | Диа-20 контрбой, глубина13 | |||||||||||||
| RU297X | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-M12 нить через отверстие | 350 | 16-Dia14 через отверстие |
| Диа-20 контрбой, глубина13 | ||||||||||||||
| RU445G | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-Dia14 через отверстие | 505 | 24-Dia14 через отверстие |
| Диа-20 контрбой, глубина13 | Диа-20 контрбой, глубина13 | |||||||||||||
| RU445X | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-M12 нить через отверстие | 505 | 24-Dia14 через отверстие |
| Диа-20 контрбой, глубина13 | ||||||||||||||
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
