Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия SX
 |

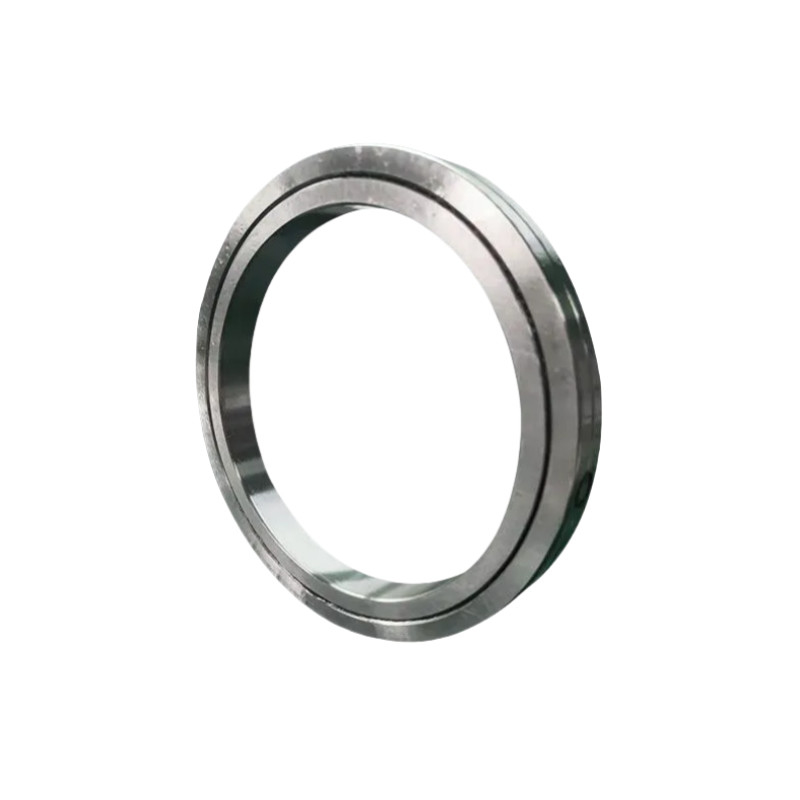

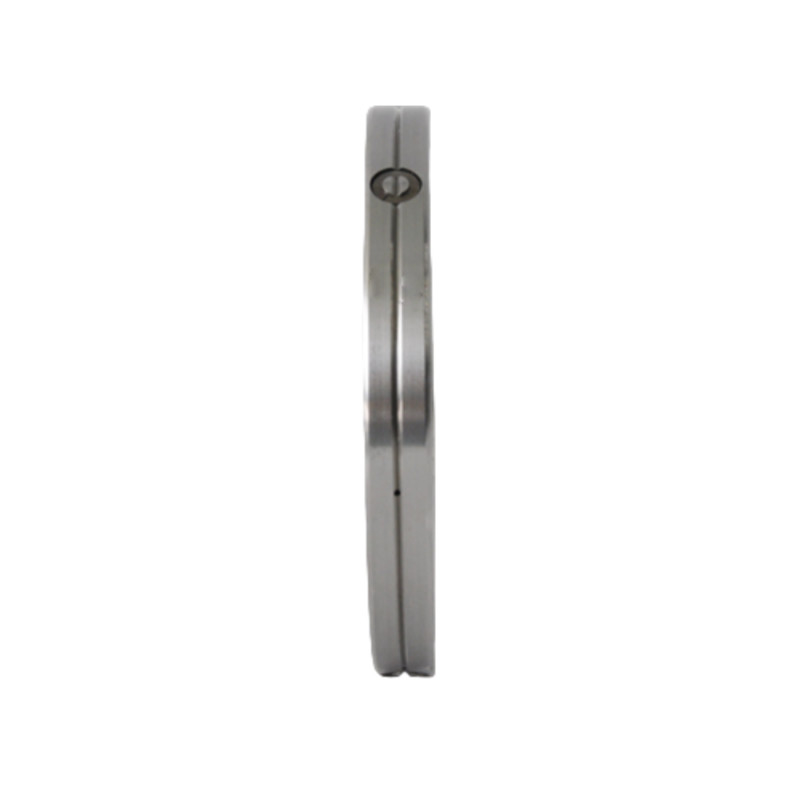

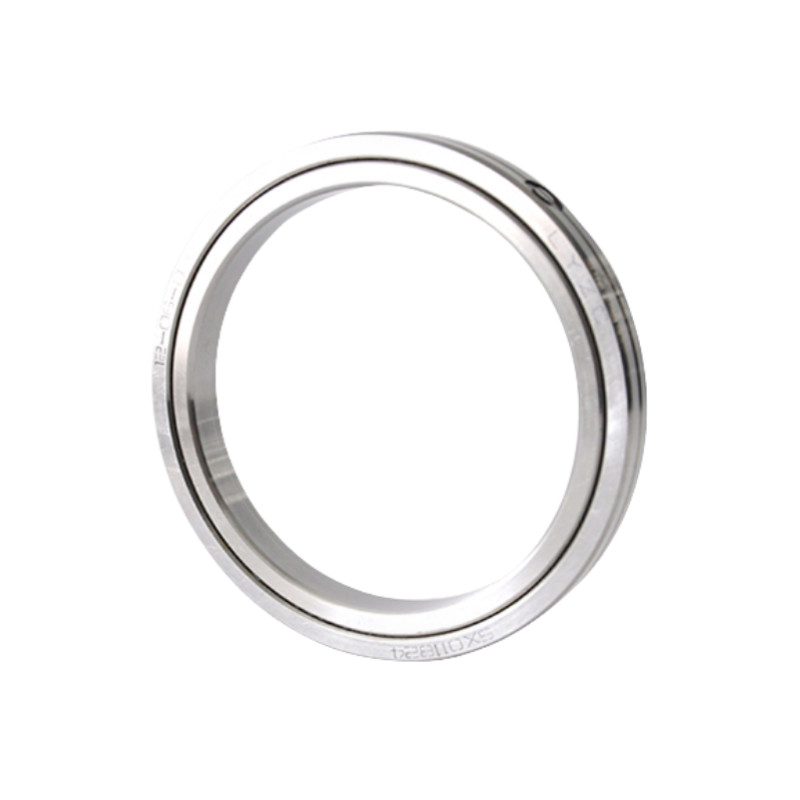

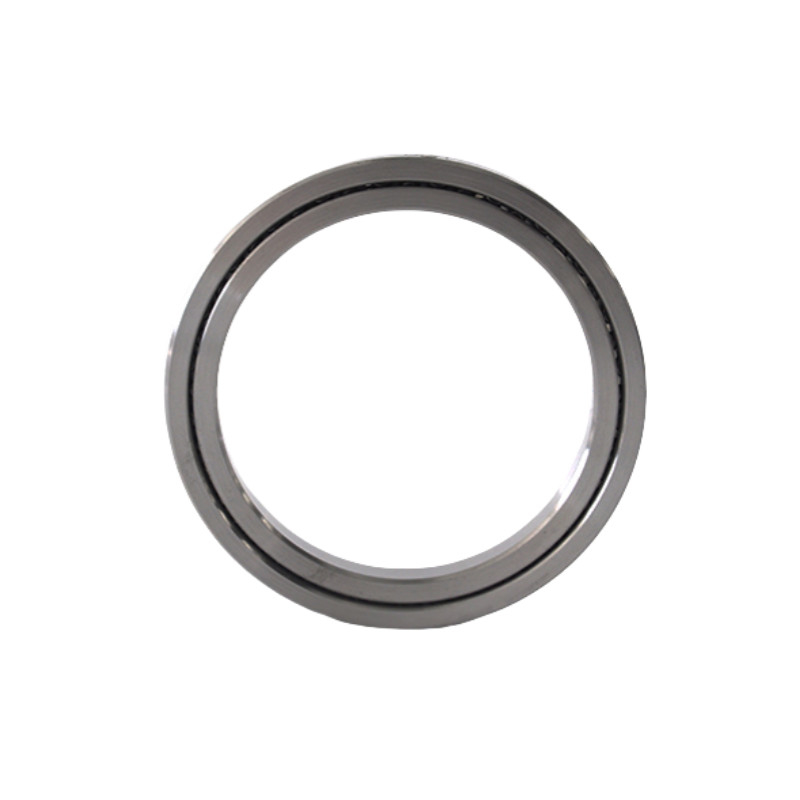

SX серия (внешний кольцо разделённый тип с вращающимся внутренним кольцом, тонкая секция), этот тип имеет меньшую секцию, чем серия RB. Из-за чрезвычайно тонкой структуры,на внешнем и внутреннем кольцах нет монтажных отверстий, поэтому эта модель требует фланца или корпуса. |
Особенности
1Высокая точность: точность P4, точность P2
2. Высокая жесткость: этот серийный подшипник имеет предварительную загрузку
3. высокая нагрузка: этот подшипник может выдерживать двустороннюю осевую нагрузку, радиальную нагрузку и момент наклона
4Небольшие размеры: эта серия подшипников может сэкономить место для станков
Спецификации
| Модель No. | Размеры |
Высота плеча
|
Базовая номинальная нагрузка ((Аксиальная) | Базовая номинальная нагрузка ((Радиальная) | Вес | ||||||||
| Внутреннее кольцо | Внешнее кольцо | Диаметр роликовой прокладки | Ширина | Нефтяные отверстия | Чамфер |
(мм)
|
Примерно | C0a | КР | C0r | |||
| d | D | Dpw | B B1 | S | rmin | дс | Дх | kN | kN | kN | kN | в кг | |
| SX011814 | 70 | 90 | 80 | 10 | 1.2 | 0.6 | 79.5 | 80.5 | 18 | 60 | 12 | 30 | 0.3 |
| SX011818 | 90 | 115 | 102 | 13 | 1.2 | 1 | 101.5 | 102.5 | 26 | 96 | 17 | 47 | 0.4 |
| SX011820 | 100 | 125 | 112 | 13 | 1.2 | 1 | 111.5 | 112.5 | 28 | 106 | 18 | 52 | 0.5 |
| SX011824 | 120 | 150 | 135 | 16 | 1.5 | 1 | 134.4 | 135.6 | 41 | 153 | 26 | 75 | 0.8 |
| SX011828 | 140 | 175 | 157 | 18 | 1.5 | 1.1 | 156.3 | 157.7 | 64 | 237 | 41 | 116 | 1.1 |
| SX011832 | 160 | 200 | 180 | 20 | 1.5 | 1.1 | 179.2 | 180.8 | 69 | 272 | 44 | 133 | 1.7 |
| SX011836 | 180 | 225 | 202 | 22 | 2 | 1.1 | 201.2 | 202.8 | 98 | 381 | 63 | 187 | 2.3 |
| SX011840 | 200 | 250 | 225 | 24 | 2 | 1.5 | 224.2 | 225.8 | 106 | 425 | 68 | 208 | 3.1 |
| SX011848 | 240 | 300 | 270 | 28 | 2 | 2 | 269.2 | 270.8 | 149 | 612 | 95 | 300 | 5.3 |
| SX011860 | 300 | 380 | 340 | 38 | 2.5 | 2.1 | 339.2 | 340.8 | 245 | 1027 | 156 | 504 | 12 |
| SX011868 | 340 | 420 | 380 | 38 | 2.5 | 2.1 | 379.2 | 380.8 | 265 | 1148 | 167 | 563 | 13.5 |
| SX011880 | 400 | 500 | 450 | 46 | 2.5 | 2.5 | 449 | 451 | 385 | 1699 | 244 | 833 | 24 |
| SX0118/500 | 500 | 620 | 560 | 56 | 2.5 | 3 | 559 | 561 | 560 | 2538 | 355 | 1244 | 44 |
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
