Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия CRBT
 |

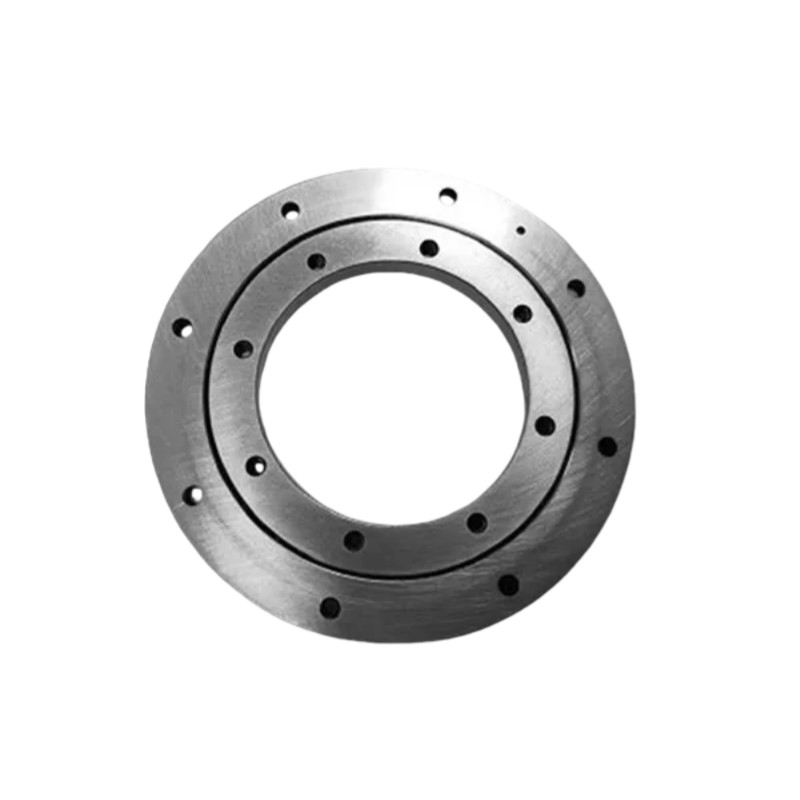

Скрещенные роликовые подшипники представляют собой высокоточные и жесткие подшипники, и их конструкция особенно подходит для подъема сложных нагрузок, включая радиальные,осевые и перевертывающие моментыКроссовые роликовые подшипники широко используются в таких областях с высоким спросом, как механические стыки рук, промышленные роботы, вращающиеся столы станков и прецизионные вращающиеся устройства. Крестовые роликовые подшипники серии CRBT представляют собой сверхтонкую стенную конструкцию, подходящую для крайне ограниченных структурных ситуаций. |
Особенности
1Высокая точность: точность P4, точность P2
2. Высокая жесткость: этот серийный подшипник имеет предварительную загрузку
3. высокая нагрузка: этот подшипник может выдерживать двустороннюю осевую нагрузку, радиальную нагрузку и момент наклона
4Небольшие размеры: эта серия подшипников может сэкономить место для станков
Спецификации
| Размер (мм) | Высота плеча ((мм) | Базовая номинальная нагрузка | Вес | ||||||
| Идентификация | Слишком много | Диаметр круга ролика | Высота | Чамфер | КР | Кор. | |||
| d | D | dp | B B1 | rmin | ds (макс.) | Дх (мин.) | КН | КН | В кг |
| 10 | 21 | 14.7 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| 15 | 26 | 19.7 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| 20 | 31 | 24.7 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| 30 | 41 | 34.7 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.4 | 0.021 |
| 40 | 51 | 44.7 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| 50 | 61 | 54.7 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| 60 | 71 | 64.7 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| 70 | 81 | 74.7 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| 80 | 91 | 84.7 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.050 |
| 90 | 101 | 94.7 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| 100 | 111 | 104.7 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
