Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия CRBTF
 |

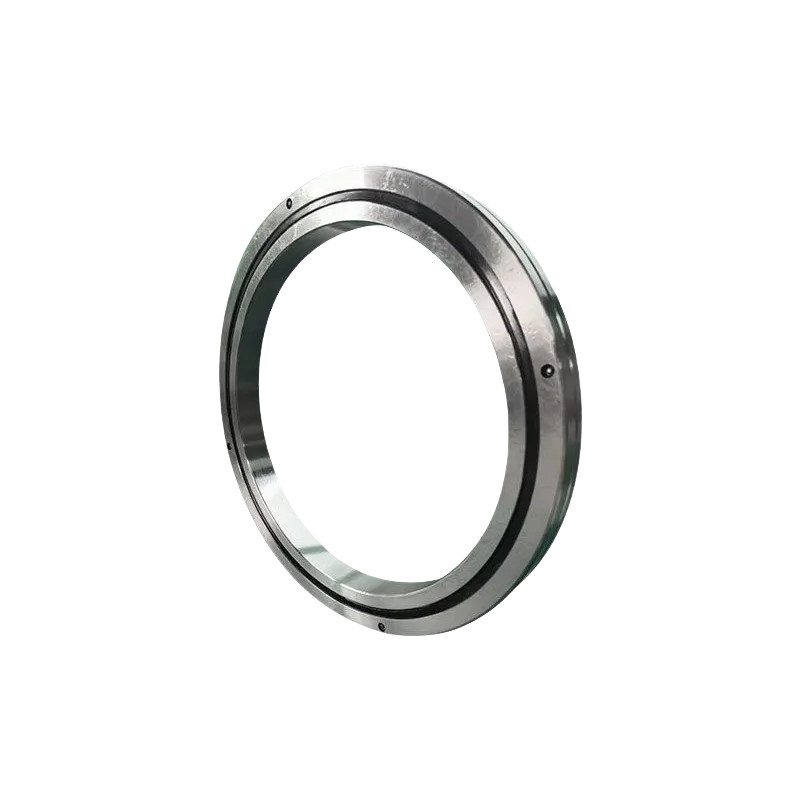

Серия CRBTF представляет собой сверхтонкую стенную конструкцию с монтажными отверстиями, подходящими для крайне ограниченных структурных ситуаций.интегральные внутренние и внешние кольца с монтажными отверстиями Поскольку как внешние, так и внутренние кольца имеют монтажные отверстия, при установке сиденья не требуется закреплять фланц и опору. Кроме того, из-за общей структуры как внешних, так и внутренних колецустановка практически не влияет на производительностьПригодно для ситуаций, когда внешние и внутренние кольца вращаются. |
Особенности
1Высокая точность: точность P4, точность P2
2. Высокая жесткость: этот серийный подшипник имеет предварительную загрузку
3. высокая нагрузка: этот подшипник может выдерживать двустороннюю осевую нагрузку, радиальную нагрузку и момент наклона
4Небольшие размеры: эта серия подшипников может сэкономить место для станков
Спецификации
| Модель | Размер (мм) | Высота плеча ((мм) | Базовая номинальная нагрузка | Вес | Модель | Внутреннее кольцо | Внешнее кольцо | ||||||||
| Идентификация | Слишком много | Диаметр круга ролика | Высота | Чамфер | КР | Кор. | Центральная диаграмма с монтажным отверстием. | Размер монтажного отверстия | Центральная диаграмма с монтажным отверстием. | Размер монтажного отверстия | |||||
| d | D | dp | B B1 | rmin | ds (макс.) | Дх (мин.) | КН | КН | В кг | ||||||
| CRBTF105 | 10 | 43 | 26.5 | 5 | 0.15 | 21.5 | 28 | 1.5 | 1.4 | 0.04 | CRBTF105 | 16 | 6-М2,5 нить через отверстие | 35 |
6-D 2.9 через отверстие
|
|
Д 5.5 противоборка, глубина 2.8
|
|||||||||||||||
| CRBTF205 | 20 | 53 | 36.5 | 5 | 0.15 | 31.5 | 38 | 1.8 | 2.1 | 0.06 | CRBTF205 | 26 | 6-М2,5 нить через отверстие | 45 |
6-D 2.9 через отверстие
|
|
Д 5.5 противоборка, глубина 2.8
|
|||||||||||||||
| CRBTF305 | 30 | 63 | 46.5 | 5 | 0.15 | 41.5 | 48 | 2.1 | 2.7 | 0.08 | CRBTF305 | 36 | 8-М2,5 нить через отверстие | 55 |
8-D 2.9 через отверстие
|
|
Д 5.5 противоборка, глубина 2.8
|
|||||||||||||||
| CRBTF405 | 40 | 73 | 56.5 | 5 | 0.15 | 51.5 | 58 | 2.4 | 3.4 | 0.1 | CRBTF405 | 46 | 8-М2,5 нить через отверстие | 65 |
8-D 2.9 через отверстие
|
|
Д 5.5 противоборка, глубина 2.8
|
|||||||||||||||
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
