Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия YRT
 |

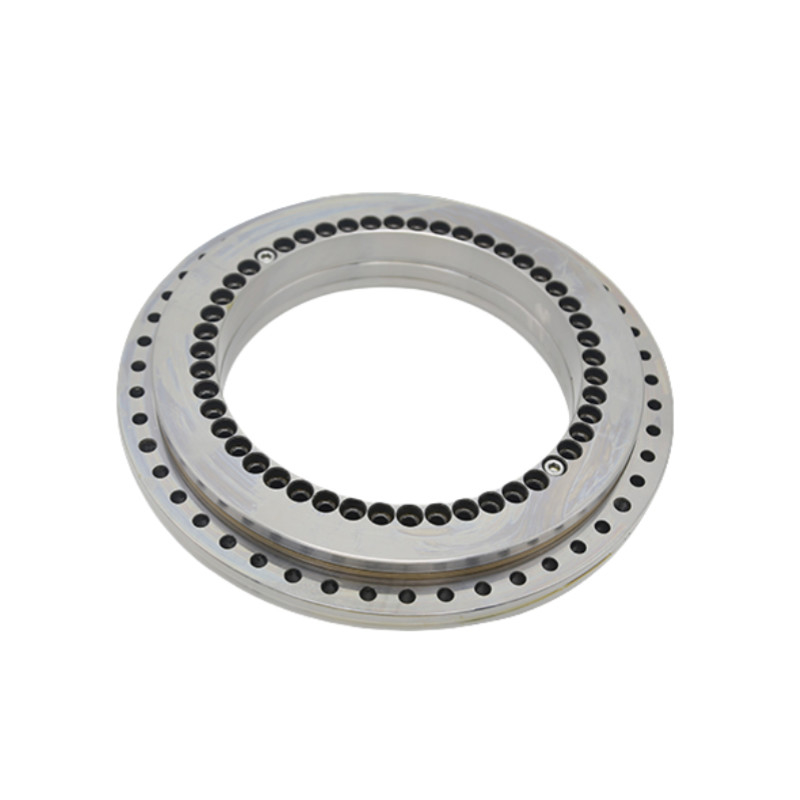

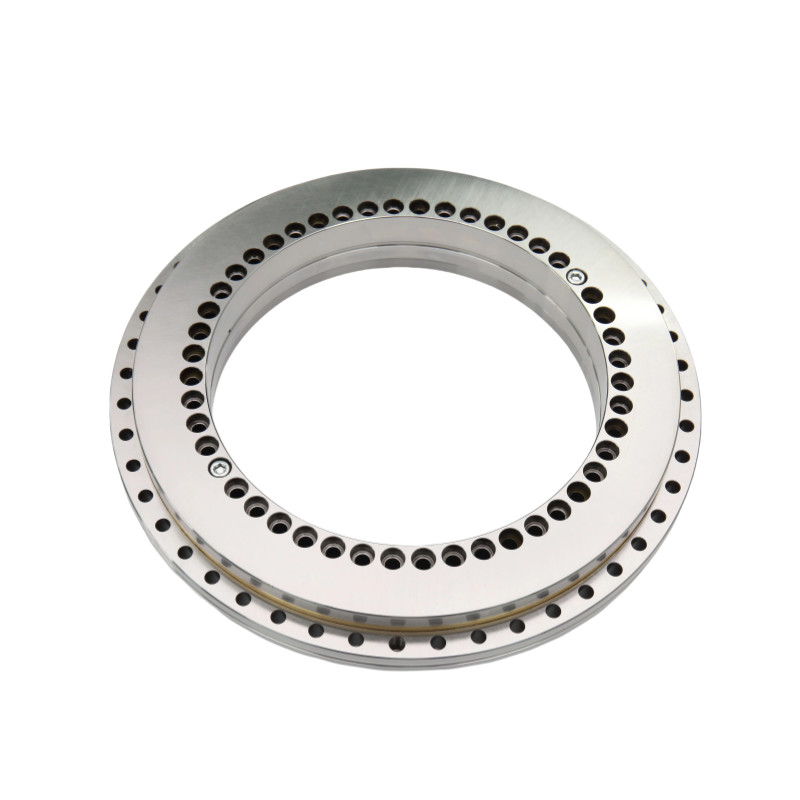

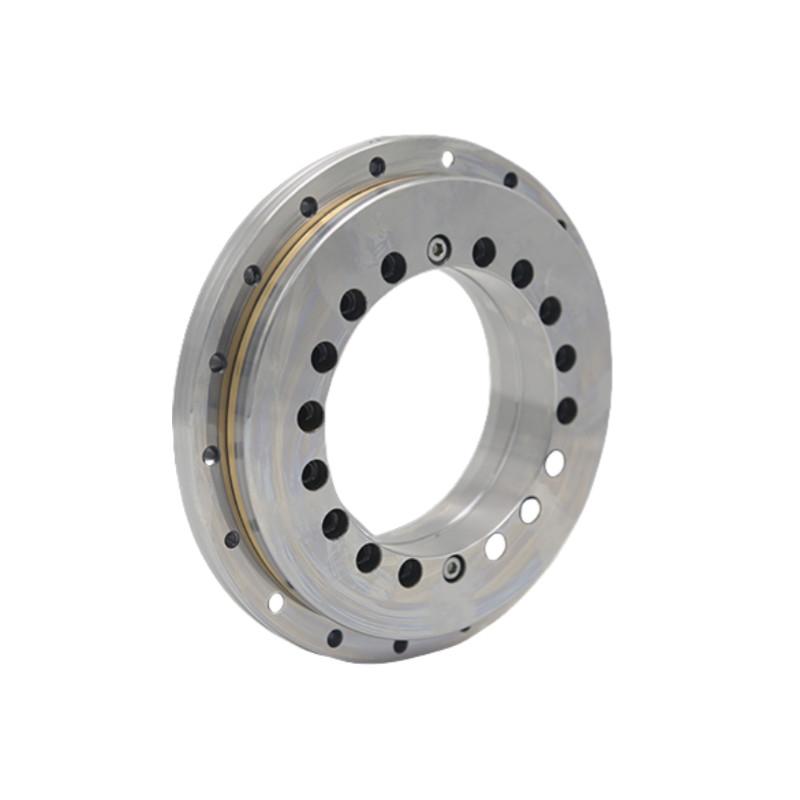

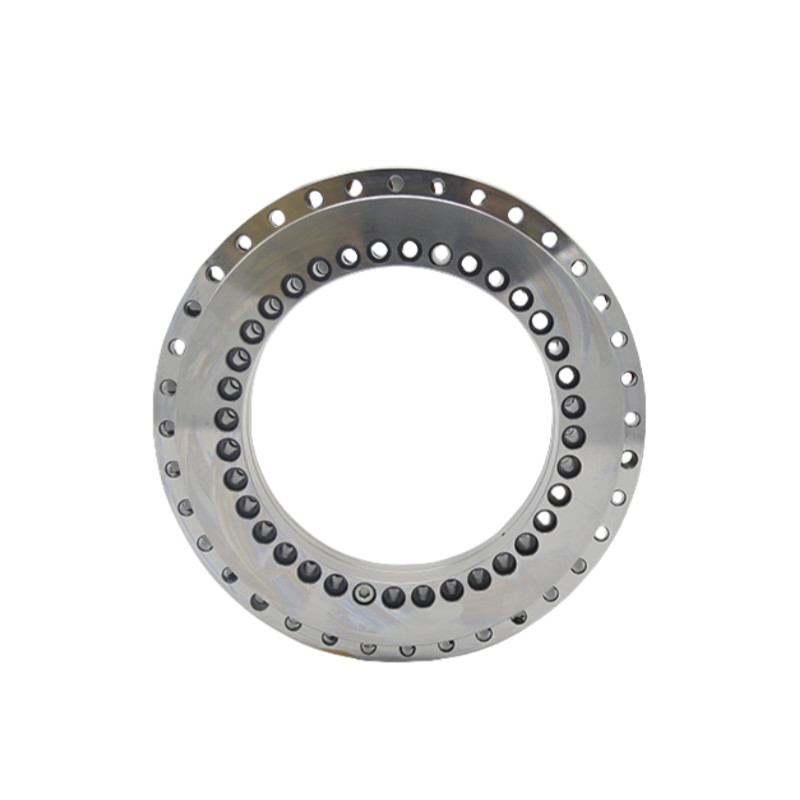

Основные подшипники вращающегося стола YRT спроектированы с радиальным полным роликом, двумя группами осевых игловых роликов, клеткой, наружным кольцом, внутренним кольцом с L-секцией и вторым кольцом.Внешнее кольцо и внутреннее кольцо оснащены фиксирующими отверстиямиСтроение подшипника вращающегося стола YRT способно нести двухнаправленную осевую нагрузку, радиальную нагрузку и момент наклона.Этот серийный подшипник имеет предварительную загрузку, примененную перед выходом из заводаЭтот подшипник серии особенно хорошо подходит для применений, требующих высокой точности, высокой жесткости, низкой скорости,и короткий период ротации, такие как вращающиеся столы, индексные головы и вращающиеся фрезерные головы. |
Особенности
1Высокая точность: точность P4, точность P2
2. Высокая жесткость: этот серийный подшипник имеет предварительную загрузку
3. высокая нагрузка: этот подшипник может выдерживать двустороннюю осевую нагрузку, радиальную нагрузку и момент наклона
4Высокая скорость: подшипник серии YRTS может применяться в ситуации высокой скорости вращения
Спецификации
| Модель | Размер | ||||||||
| d | D | H | H1 | Н2 | В | d1 | Дн | dm | |
| Единица: мм | |||||||||
| YRT50 | 50 | 126 | 30 | 20 | 10 | 10 | 105 | 63 | 116 |
| YRT80 | 80 | 146 | 35 | 23.35 | 11.65 | 12 | 130 | 92 | 138 |
| YRT100 | 100 | 185 | 38 | 25 | 13 | 12 | 160 | 112 | 170 |
| YRT120 | 120 | 210 | 40 | 26 | 14 | 12 | 184 | 135 | 195 |
| YRT150 | 150 | 240 | 40 | 26 | 14 | 12 | 214 | 165 | 225 |
| YRT180 | 180 | 280 | 43 | 29 | 14 | 15 | 244 | 194 | 260 |
| YRT200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 |
| YRT260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 |
| YRT325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 |
| YRT395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 |
| YRT460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 |
| YRT580 | 580 | 750 | 90 | 60 | 30 | 30 | 700 | 610 | 720 |
| YRT650 | 650 | 870 | 122 | 78 | 44 | 34 | 800 | 680 | 830 |
| YRT850 | 850 | 1095 | 124 | 80.5 | 43.5 | 37 | 1018 | 890 | 1055 |
| YRT950 | 950 | 1200 | 132 | 86 | 46 | 40 | 1130 | 990 | 1160 |
| YRT1030 | 1030 | 1300 | 145 | 92.5 | 52.5 | 40 | 1215 | 1075 | 1255 |
| YRT1200 | 1200 | 1490 | 164 | 108 | 56 | 52 | 1410 | 1240 | 1445 |
| Модель | Фиксирующее отверстие | Объединение винта QTY | Дверь подъема | Пич1t | Нажимный момент на винте | Нажимный момент на винте | Ограничение скорости5) | Точный момент трения подшипника3) | Масса | |||||||||
| Аксиальная | Радиальная | |||||||||||||||||
| Внутреннее кольцо | Внешнее кольцо | Динамическая | Статика | Динамическая | Статика | |||||||||||||
| Сделать | дс | Тс | QTY4) | dL | QTY4) | М.А.2) | Примерно | Коа | КР | Кор. | Масла | |||||||
| мм | мм | G | КТГ | КТГ*т | N m | КН | r/min | Nm | ≈ кг | |||||||||
| YRT50 | 5.6 | 9 | 4.2 | 10 | 5.6 | 12 | 2 | / | / | 12*30° | 8.5 | 38 | 158 | 28.5 | 49.5 | 600 | 2.5 | 1.6 |
| YRT80 | 5.6 | 10 | 4.2 | 10 | 4.6 | 12 | 2 | / | / | 12*30° | 8.5 | 56 | 255 | 42.5 | 100 | 530 | 3 | 2.4 |
| YRT100 | 5.6 | 10 | 5.4 | 16 | 5.6 | 15 | 2 | М5 | 3 | 18*20° | 8.5 | 76.5 | 415 | 47.5 | 120 | 430 | 3 | 4.1 |
| YRT120 | 7 | 11 | 6.2 | 22 | 7 | 21 | 2 | М8 | 3 | 24*15° | 14 | 102 | 540 | 52 | 143 | 340 | 7 | 5.3 |
| YRT150 | 7 | 11 | 6.2 | 34 | 7 | 33 | 2 | М8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 320 | 10 | 6.2 |
| YRT180 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | М8 | 3 | 48*7,5° | 14 | 118 | 710 | 69.5 | 200 | 280 | 12 | 7.7 |
| YRT200 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | М8 | 3 | 48*7,5° | 14 | 120 | 765 | 81.5 | 220 | 260 | 14 | 9.7 |
| YRT260 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 200 | 20 | 18.3 |
| YRT325 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 170 | 40 | 25 |
| YRT395 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 300 | 2280 | 186 | 655 | 140 | 55 | 33 |
| YRT460 | 10 | 15 | 8.2 | 46 | 10 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 355 | 2800 | 200 | 765 | 120 | 70 | 45 |
| YRT580 | 11.4 | 18 | 11 | 46 | 11.4 | 42 | 2 | M12 | 6 | 48*7,5° | 68 | 490 | 4250 | 228 | 965 | 80 | 140 | 89 |
| YRT650 | 14 | 20 | 13 | 45 | 14 | 42 | 2 | M12 | 6 | 48*7,5° | 116 | 1040 | 8000 | 490 | 1800 | 65 | 200 | 170 |
| YRT850 | 18.5 | 26 | 17 | 57 | 18.5 | 54 | 2 | М16 | 6 | 60*6° | 284 | 1000 | 8650 | 455 | 1730 | 50 | 300 | 253 |
| YRT950 | 18.5 | 26 | 17 | 57 | 18.5 | 54 | 2 | М17 | 6 | 60*6° | 284 | 1290 | 11400 | 530 | 2040 | 40 | 600 | 312 |
| YRT1030 | 18.5 | 26 | 17 | 66 | 18.5 | 66 | 2 | М18 | 6 | 72*5° | 284 | 1380 | 12000 | 620 | 2650 | 35 | 800 | 375 |
| YRT1200 | 18.5 | 26 | 17 | 66 | 18.5 | 66 | 2 | М19 | 6 | 72*5° | 284 | 1435 | 12850 | 745 | 2800 | 25 | 1000 | 450 |
Драуингс
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
