YRTS Ротационные столовые подшипники

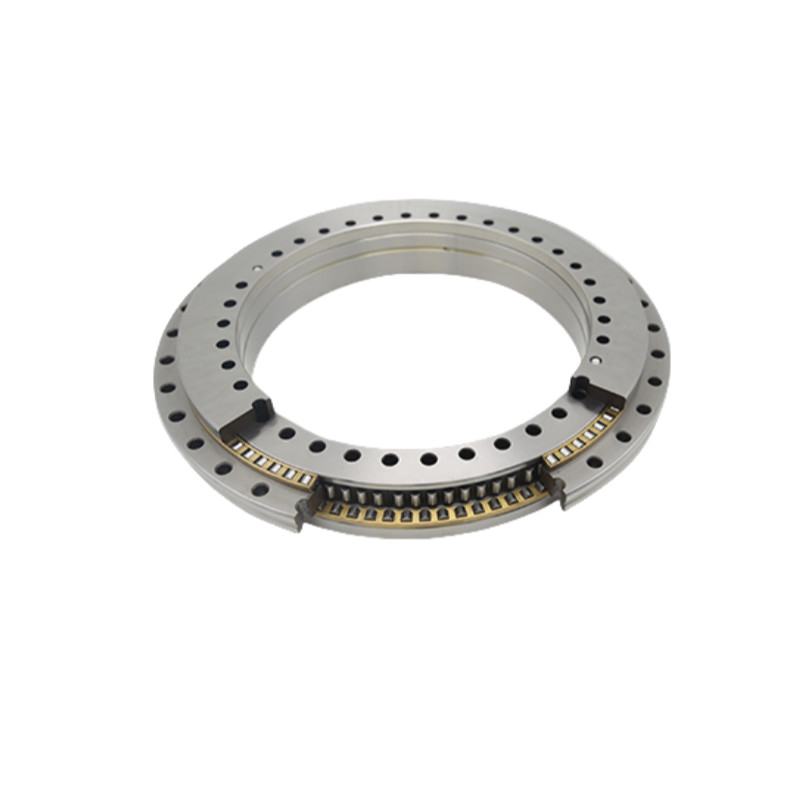

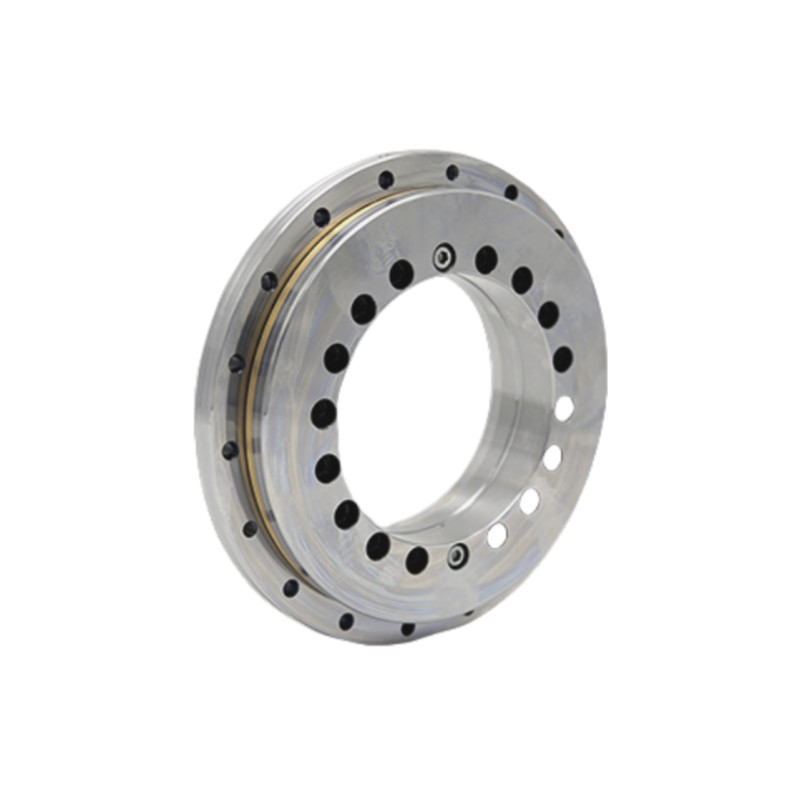

Основные подшипники вращающегося стола YRTS разработаны с радиальным полным роликом, двумя группами осевых игловых роликов, клеткой, наружным кольцом, внутренним кольцом с L-секцией и вторым кольцом.Внешнее кольцо и внутреннее кольцо оснащены фиксирующими отверстиямиСтроение подшипника вращающегося стола YRT способно нести двухнаправленную осевую нагрузку, радиальную нагрузку и момент наклона.Этот серийный подшипник имеет предварительную загрузку, примененную перед выходом из заводаЭтот подшипник серии особенно хорошо подходит для применений, требующих высокой точности, высокой жесткости, низкой скорости,и короткий период ротации, такие как вращающиеся столы, индексные головы и вращающиеся фрезерные головы. Этот подшипник обеспечивает точность аксиального и радиального движения в соответствии с вашими конкретными требованиями.

Введение

Измерение углового смещения является важнейшим аспектом современной промышленности.Важно точно измерить и контролировать угловое смещение.
В настоящее время для измерения углового смещения наиболее часто используются решетки и кодировки магнитных ворот.высокая точность (угол наибольшего разрешения < 2 дуговой секунды), стойкость к пятнам, отсутствие электрической индукции и высокая адаптивность к обстоятельствам.
Подшипник вращающегося стола YRT в сочетании с этой измерительной системой обеспечивает непревзойденную точность, способную нести двухнаправленную осевую нагрузку, радиальную нагрузку и момент наклона.Это делает его идеальным решением для высокоточных приложений, включая высокоточные вращающиеся столы в промышленности станков-инструментов, разделяющие головки, научные эксперименты и измерения и т.д.
*X* Выходные сигналы в реальном времени являются оптимальным решением для приложений прямого привода.

Введение структуры

Система измерения качества стали Austria AMOSIN состоит из трех основных компонентов: ступней из стали, головы считывания и электронного устройства оценки.Стопы стали были установлены на внутреннем кольце подшипника (рисунок 2)Это стальное кольцо с решетками равномерного распределения.но не в прямом контактеМежду ними 0, 1 - 0,2 мм.
Во время работы подшипник вращается, и стопы стального класса и голова считывания (рисунок 3) перемещаются без контакта друг с другом.Данные, собранные путем индукции, затем передаются в электронную оценку (рисунок 6) через кабель (рисунок 5).Электронная оценка затем преобразует информацию в квадратные волны или положительные гармонические сигналы,которые вводятся в систему цифрового управления в станках-инструментах для измерения и управления угловым смещением.
Система измерения стали имеет следующие преимущества:
A. Бесконтактный индуктивный кодер предназначен для минимизации износа, обеспечивая долговременную надежность.
B. Точность равна точности оптического кодера, обеспечивая высокую точность менее 2 дуговых секунд.
C. Система измерения с двойной головой считывания позволяет корректировать в режиме реального времени любое отклонение радиала подшипника.
D. Высокая скорость, высокое динамическое разрешение, высокая динамическая производительность.
E. Никаких магнитных компонентов, никакой реакции гистереза, никакой демагнитизации, никаких проблем безопасности.
F. Сильные способности противостоять загрязнению твердыми зернами, маслом и т. д. Продукт защищен классом IP67, что делает его устойчивым к давлению воды и плотной пыли.Он не чувствителен к грязи или загрязняющим веществам..
Компактная конструкция позволяет устанавливать в узких помещениях.
Продукт легко устанавливается и может быть быстро настроит.
Продукт может выводить синусные волны (1VPP) и квадратные волны (TTL).

Спецификации

Драуингс

Применение

Промышленная автоматизация	Медицинское оборудование	Аэрокосмическая	Точное оборудование
