Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия YRTM
 |

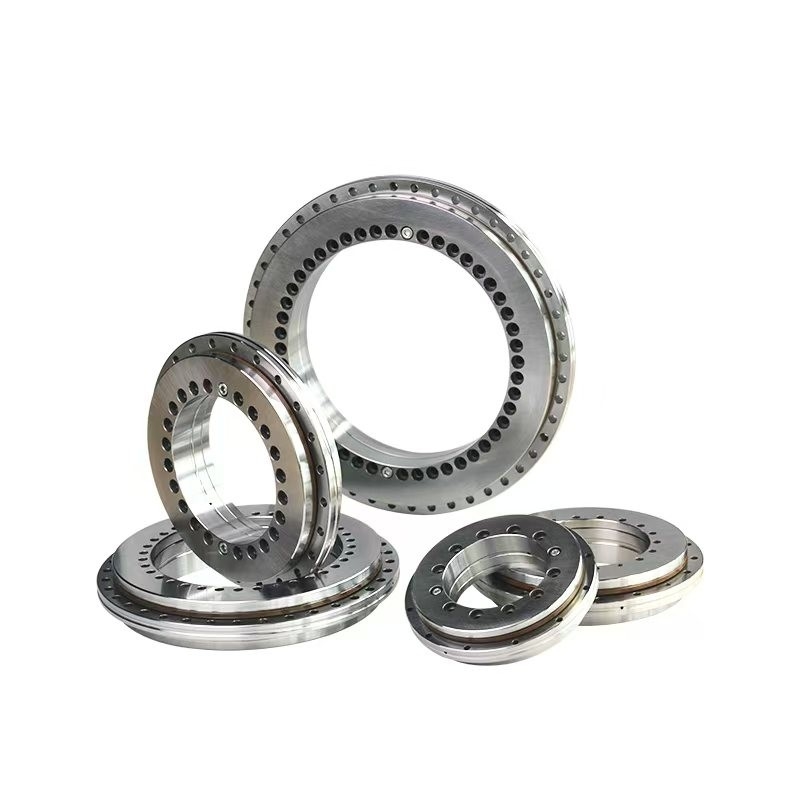

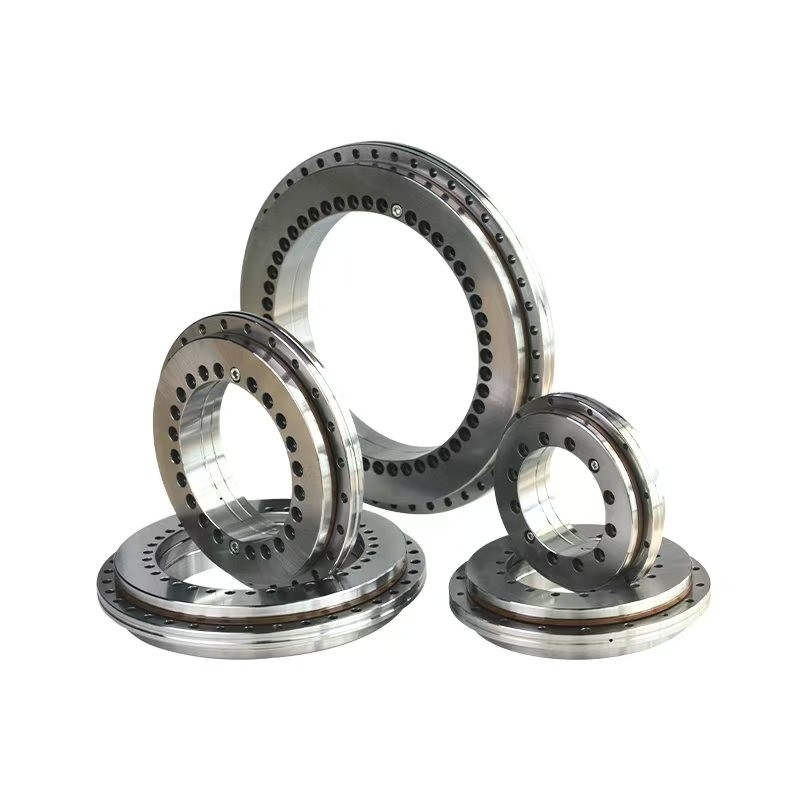

Подшипники вращающихся столов YRTM - это специализированные компоненты, предназначенные для поддержки вращающегося движения поворотных столов, индексирующих столов и вращающихся столов, используемых в различных промышленных приложениях.В отличие от обычных подшипников, подшипники вращающегося стола спроектированы для одновременного обработки осевых, радиальных и моментных нагрузок.и грузоподъемность в компактном пространстве. |
Введение
Измерение углового смещения является важнейшим аспектом современной промышленности.Важно точно измерить и контролировать угловое смещение.
В настоящее время для измерения углового смещения наиболее часто используются решетки и кодировки магнитных ворот.высокая точность (угол наибольшего разрешения < 2 дуговой секунды), стойкость к пятнам, отсутствие электрической индукции и высокая адаптивность к обстоятельствам.

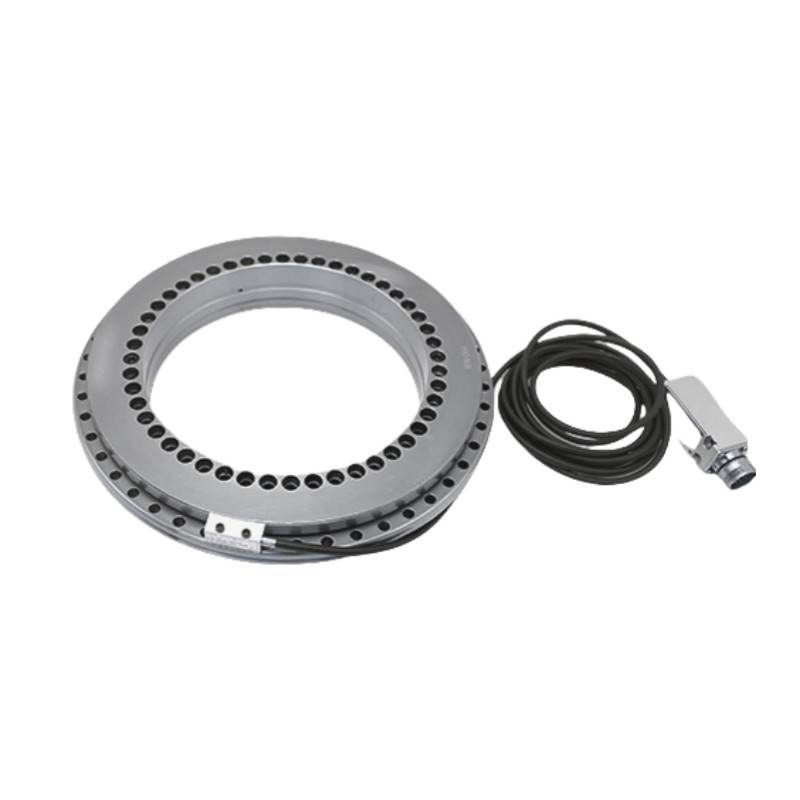

Подшипник вращающегося стола YRT в сочетании с этой измерительной системой обеспечивает непревзойденную точность, способную нести двухнаправленную осевую нагрузку, радиальную нагрузку и момент наклона.Это делает его идеальным решением для высокоточных приложений, включая высокоточные вращающиеся столы в промышленности станков-инструментов, разделяющие головки, научные эксперименты и измерения и т.д.
Ключевые типы подшипников для вращающихся столов
1.Скрещенные подшипники:В этом типе цилиндрические ролики расположены под прямым углом друг к другу, обеспечивая высокую жесткость и точность.что делает их идеальными для станков с ЧПУ и точных инструментов.
2.Осино-радиальные подшипники:Эти подшипники специально разработаны для размещения осевых нагрузок (вдоль оси вращения), радиальных нагрузок (перпендикулярно оси) и моментов наклона.Их прочная структура идеально подходит для применения, где стабильность под тяжелыми нагрузками является критически важной, например, в проигрывателях, роботизированных руках и коробках передач.
3.Подшипники для толкательных шаров:Эти подшипники способны справляться с высокими осевыми нагрузками, но менее подходят для радиальных или моментных нагрузок.хотя они менее распространены в приложениях для вращающихся столов по сравнению с другими типами.
Спецификации
| Модель | Размер | ||||||||||
| d | D | В. | H | В. | D1 | D2 | J | J1 | F | Л | |
| Единица: мм | |||||||||||
| YRTM150 | 150 | 240 | 43* | 26 | 12 | 214 | 215 | 165 | 225 | 16.5 | 121 |
| YRTM180 | 180 | 280 | 46* | 29 | 15 | 244 | 245 | 194 | 160 | 16.5 | 152 |
| YRTM200 | 200 | 300 | 47* | 30 | 15 | 274 | 276 | 215 | 285 | 16.5 | 152 |
| YRTM260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 345.5 | 280 | 365 | 17.5 | 192.5 |
| YRTM325 | 325 | 450 | 60 | 40 | 20 | 415 | 415.5 | 342 | 430 | 18.5 | 225 |
| YRTM395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 486.5 | 415 | 505 | 18.5 | 262.5 |
| YRTM460 | 460 | 600 | 70 | 46 | 22 | 560 | 560.5 | 482 | 580 | 18.5 | 300 |
| Модель | Фиксирующее отверстие | Объединение винта QTY | Аксиальная и радиальная вытяжка | Дверь подъема | Пич1t | Нажимный момент на винте | Базовая номинальная нагрузка | Наклоняющиеся жесткие | Точный момент трения подшипника3) | Масса | ||||||||||
| Аксиальная | Радиальная | |||||||||||||||||||
| Внутреннее кольцо | Внешнее кольцо | Динамическая | Статика | Динамическая | Статика | |||||||||||||||
| d1 | d2 | а) | QTY4) | d3 | QTY4) | М.А.2) | Примерно | Коа | КР | Кор. | CKL | CKL1 | ||||||||
| мм | мм | Мм | G | КТГ | КТГ*т | N m | КН | kNm/mrad | Nm | ≈ кг | ||||||||||
| YRTM150 | 7 | 11 | 6.2 | 32 | 7 | 33 | 4 | 3 | М8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 83 | 14 | 10 | 6.2 |
| YRTM180 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | М8 | 3 | 48*7,5° | 14 | 118 | 710 | 69.5 | 200 | 125 | 21 | 12 | 7.7 |
| YRTM200 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | М8 | 3 | 48*7,5° | 14 | 120 | 765 | 81.5 | 220 | 160 | 27 | 14 | 9.7 |
| YRTM260 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 320 | 53 | 20 | 18.3 |
| YRTM325 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 630 | 105 | 40 | 25 |
| YRTM395 | 9.3 | 15 | 8.2 | 42 | 9.3 | 45 | 6 | 6 | M12 | 3 | 48*7,5° | 34 | 300 | 2280 | 186 | 655 | 1100 | 185 | 55 | 33 |
| YRTM460 | 10 | 15 | 8.2 | 42 | 10 | 45 | 6 | 6 | M12 | 3 | 48*7,5° | 34 | 355 | 2800 | 200 | 765 | 1700 | 285 | 70 | 45 |
Драуингс
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
