Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия YRTM
 |

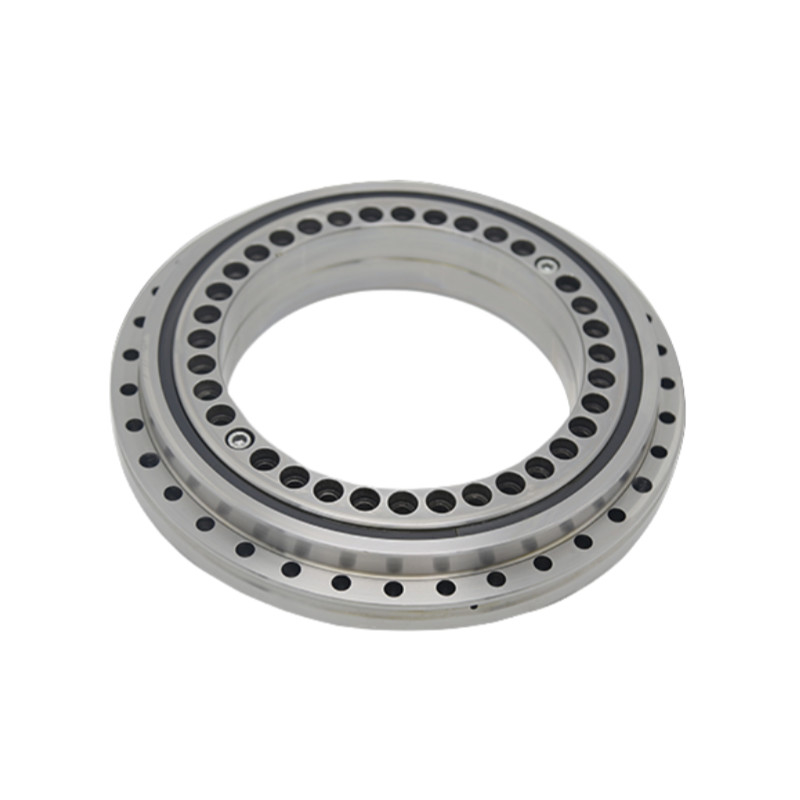

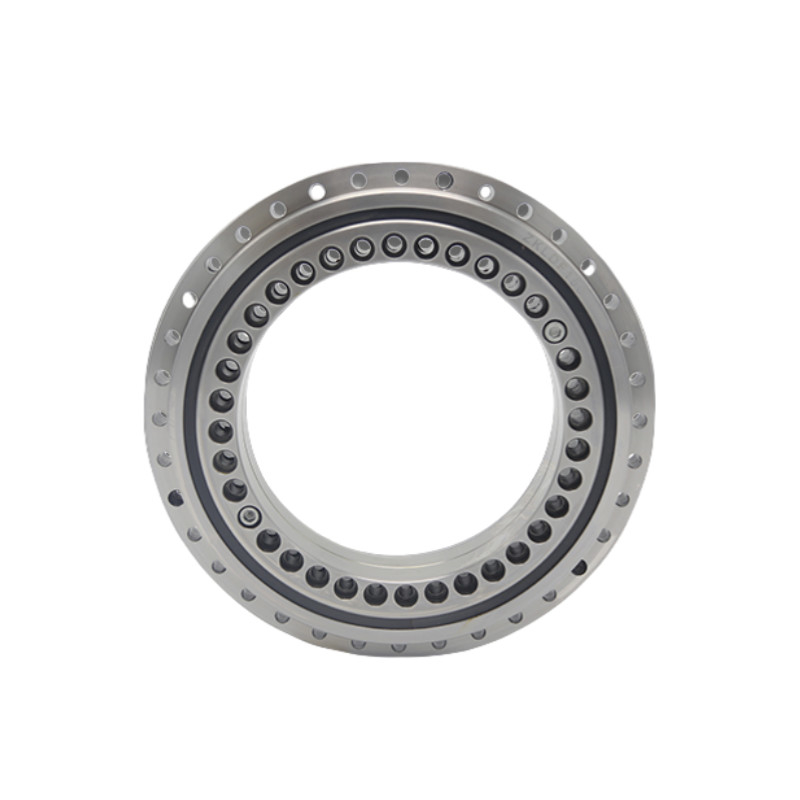

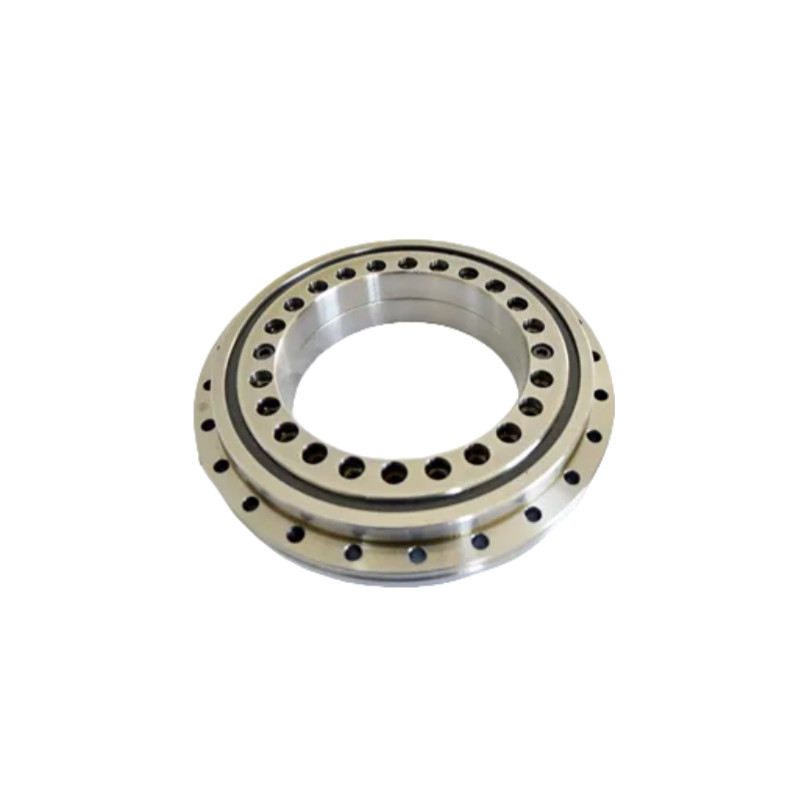

Осевые угловые контактные шариковые подшипники ZKLDF способны нести комбинированные нагрузки при сохранении высоких скоростей и низкого крутящего момента трения, обеспечивая таким образом высокую точность вращения.Подшипники ZKLDF для поворотных столов подходят для использования на высокоскоростных вращающихся рабочих столах, фрезерные, шлифовальные, шлифовальные головки и высокоточные измерительные приборы. |
Введение

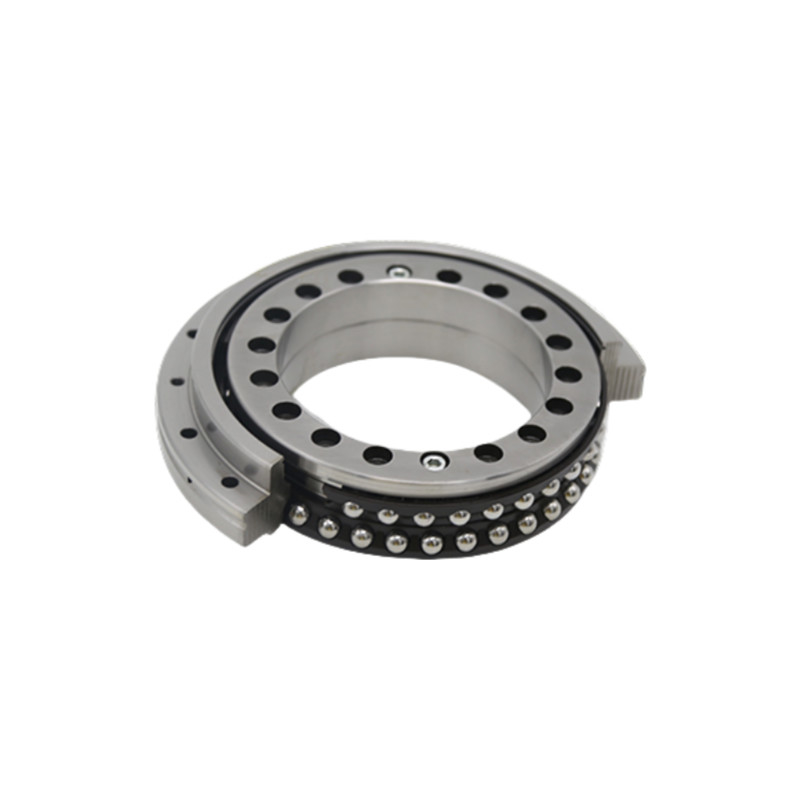

Осевое угловое контактное шариковое подшипник ZKLDF имеет одностороннее наружное кольцо, два внутренних кольца, два ряда шариковых роликов и клетку.Внешнее кольцо и внутренние кольца оснащены отверстиями для крепленияУстройство закреплено с помощью сцепных винтов для обеспечения безопасности при транспортировке и обращении.
Осевые угловые контактные шариковые подшипники ZKLDF оснащены двухсторонними уплотнительными покрытиями, которые эффективно отталкивают грязь, примеси и жир, предотвращая потенциальную утечку.Подшипники ZKLDF используют сложный мазь на основе бария, что позволяет удобно пополнять жир через специальные жировые отверстия.
Осевые угловые контактные шариковые подшипники ZKLDF спроектированы с углом контакта 60° и двумя рядами шариковых роликов, которые обеспечивают поддержку радиальных нагрузок, двойных осевых нагрузок и моментов наклона.Уникальная конструкция медных клеток позволяет подшипнику выдерживать высокие скорости, длительные периоды работы, высокая жесткость и высокая точность при одновременном минимизации момента трения.долгосрочные приложения, такие как высокоскоростные вращающиеся рабочие столы, фрезерные, шлифовальные, шлифовальные головки и высокоточные измерительные приборы.
Особенности вращающихся подшипников столов
1Высокая точность: подшипники вращающихся столов обеспечивают плавное и последовательное вращение с минимальным обратным воздействием, что важно для приложений, требующих точности.
2Компактный дизайн: их способность обрабатывать несколько типов нагрузок одновременно позволяет создать компактную структуру подшипников, уменьшая количество оборудования.
3Увеличенная грузоподъемность: подшипники вращающихся столов предназначены для обработки больших нагрузок, что делает их прочными и надежными для тяжелых применений.
4Долгий срок службы: при надлежащей смазке и обслуживании подшипники вращающегося стола могут выдерживать длительное использование, обеспечивая высокую надежность в непрерывной работе.
Спецификации
| Модель | Размер | |||||||||
| d | D | H | H1 | D1 | D2 | D3 | J | J1 | а) | |
| Единица: мм | ||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| Модель | Фиксирующее отверстие | Совместный винтQTY | Дверь подъема | Пич1t | Нажимный момент на винте | Базовая номинальная нагрузка | Ограничение скорости4) | Точный момент трения подшипника | Масса | ||||||
| Аксиальная | |||||||||||||||
| Внутреннее кольцо | Внешнее кольцо | Динамическая | Статика | ||||||||||||
| d1 | d2 | QTY3) | d3 | QTY3) | MA2) | Примерно | Коа | Масла | |||||||
| мм | мм | G | КТГ | КТГ*т | N m | КН | r/min | Nm | ≈ кг | ||||||
| ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | М8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 | 7 | 11 | 22 | 7 | 21 | 2 | М8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 | 7 | 11 | 34 | 7 | 33 | 2 | М8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 | 3 | 48*7,5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580 | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 | 3 | 48*7,5° | 68 | 395 | 3180 | 500 | 40 | 82 |
Драуингс
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
