Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия HYR
Введение

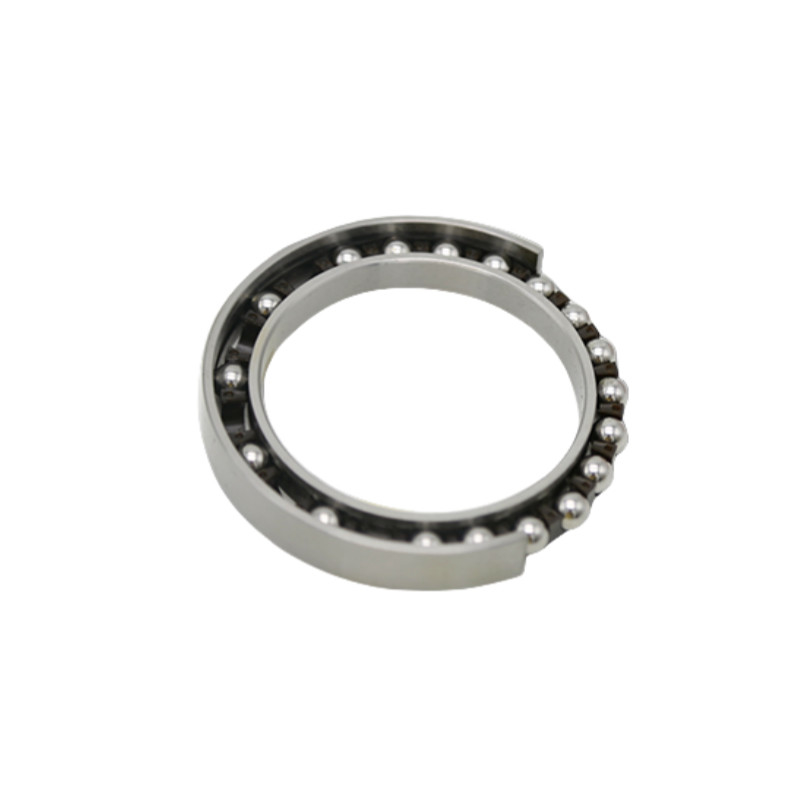

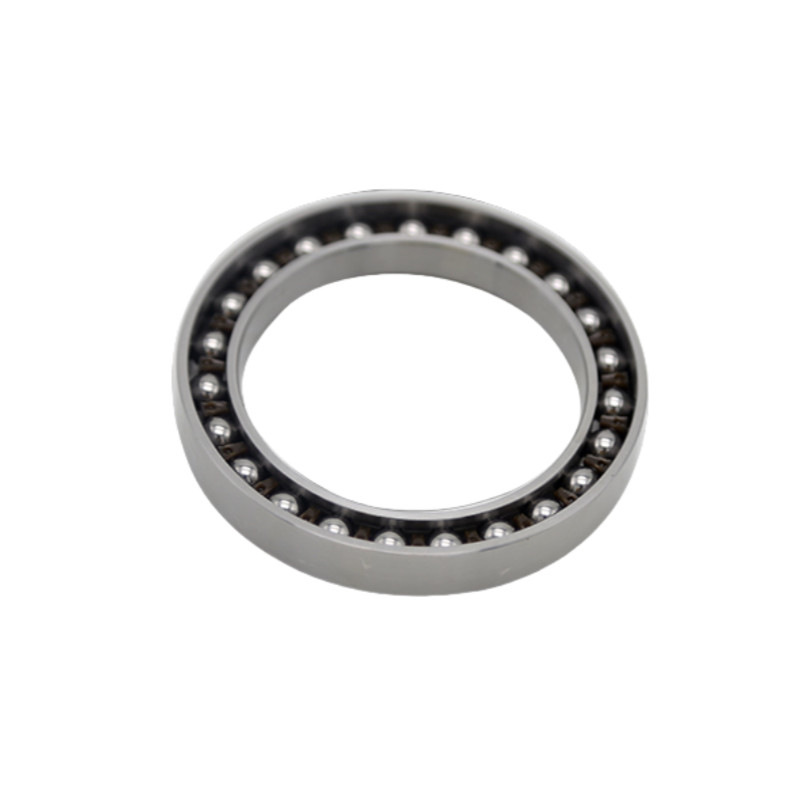

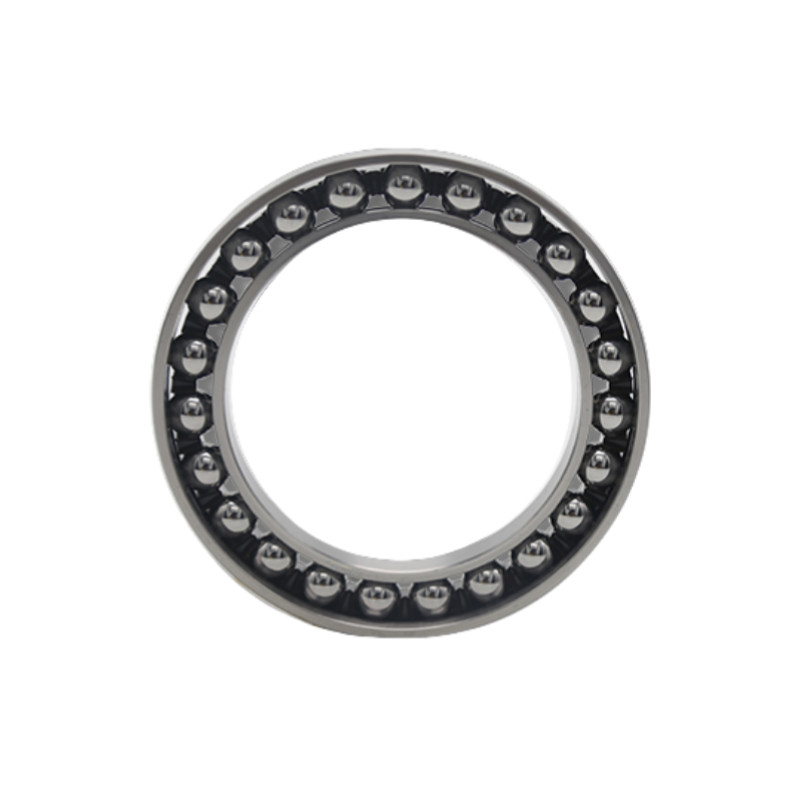

Гибкий подшипник HYR в основном несет переменное напряжение.Сталь с высоким содержанием углерода хрома используется для внутренних и внешних колец и прокатных элементов, и для удержания используется нейлоновая интегральная удерживающая часть.
гибкие подшипники HYR, часто используемые в гармонических системах привода или других высокоточных редукторах передач,являются типом высокоточных подшипников, специально разработанных для удовлетворения деформации без ущерба для производительностиЭти подшипники являются неотъемлемой частью гибких и высокомоторных приложений, таких как робототехника, автоматизация и аэрокосмическая промышленность, где необходимо плавное, точное движение с минимальным обратным воздействием.Их гибкость делает их хорошо подходящими для уникальных требований натяжной волновой передачи (e(например, гармонические приводы), где гибкость позволяет взаимодействовать компонентам при контролируемой деформации.
Особенности вращающихся подшипников столов
1.Улучшенная грузоподъемность:Проектировка с перекрещенным роликом или угловым контактом позволяет подшипникам HYR одновременно обрабатывать радиальные, осевые и моментные нагрузки,что делает их подходящими для применения с высокими требованиями к нагрузке в ограниченном пространстве.
2.Гладкое, точное движение:Подшипники HYR обеспечивают плавное вращение при низком трении, что минимизирует сопротивление и износ.
3.Компактный и легкий:Их тонкая конструкция и высокая грузоподъемность делают их идеальными для компактных систем, таких как роботизированные соединения или гармонические приводы, где пространство ограничено.
4.Высокая жесткость с гибкостью:Подшипники HYR сохраняют высокую жесткость, несмотря на возможность изгиба, что позволяет им работать в условиях деформации без ущерба для точности.
5.Долгий срок службы:При надлежащей смазке и техническом обслуживании подшипники HYR имеют высокую износостойкость и могут выдерживать непрерывные высокоточные операции в течение длительных периодов времени.
Спецификации
| Модель | Спецификация мер ((мм) | Рейтинговая стоимость | ||||||
| d | D | В. | В | r | Максимальная радиальная деформация | Скорость ввода | Выходное значение | |
| (мм) | (r/min) | (N.m) | ||||||
| HYR-14 | 25.07 | 33.896 | 6.35 | 6.095 | 0.3 | 0.8 | 3000 | 6 |
| HYR-17 | 30.3 | 41.722 | 6.68 | 6.16 | 0.3 | 0.9 | 3000 | 16 |
| HYR-20 | 35.56 | 49.068 | 8.13 | 7.24 | 0.3 | 1 | 3000 | 30 |
| HYR-25 | 45.212 | 61.334 | 6.3 | 9.015 | 0.3 | 1 | 3000 | 50 |
| HYR-32 | 58.928 | 79.748 | 8.64 | 11.81 | 0.3 | 1.2 | 3000 | 90 |
| HYR-40 | 71.12 | 98.171 | 10.29 | 14.475 | 0.6 | 1.5 | 3000 | 200 |
| HYR-50 | 88.9 | 122.707 | 12.7 | 18.085 | 1 | 2 | 3000 | 450 |
| HYR-65 | 117.856 | 159.312 | 15.88 | 23.495 | 1 | 2 | 3000 | 1000 |
Драуингс
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
