Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия VSA
Введение

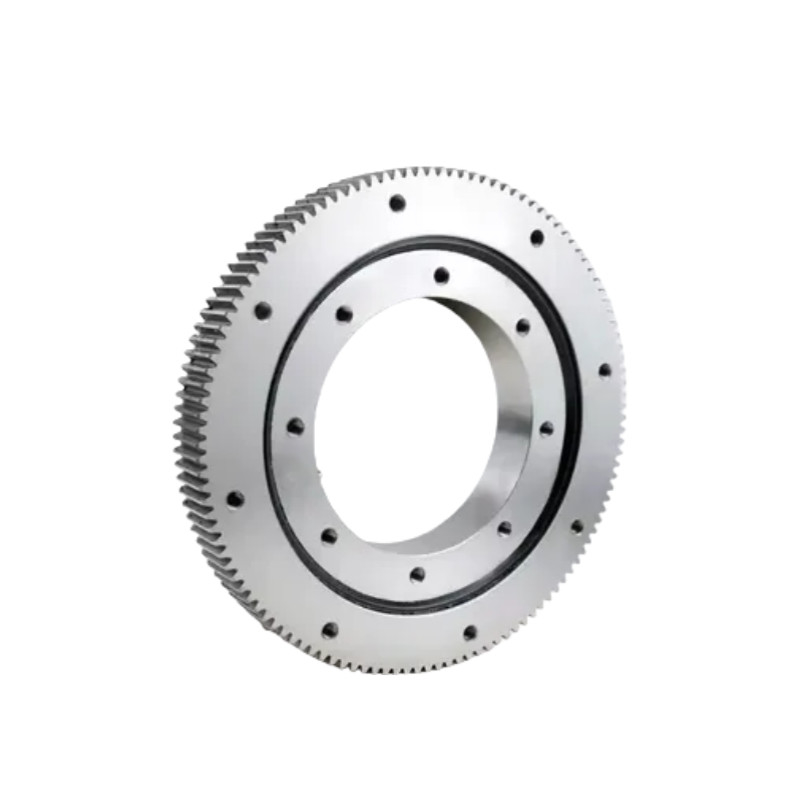

Серия VSA включает четырехточечные подшипники с внешними зубами передач, подшипники для поворотных станков с перекрестным роликом и четырехточечные подшипники для поворотных станков с контактными шарами.Они могут быть установлены с уплотнениями, оснащенные масляными чашками, регулируемыми на небольшой диапазон свободного крутящего момента и имеют высокую точность, отвечая требованиям различных типов условий работы.
Четырехточечный контактный шаровой поворотный подшипник серии VSA способен нести большие радиальные нагрузки, осевые нагрузки, моменты опрокидывания и другие комплексные нагрузки одновременно.Он сочетает в себе множество функций, таких как поддержкаКомпактная конструкция, простая установка и удобное обслуживание делают его идеальным для использования в тяжелых и низкоскоростных ситуациях, таких как подъемные машины,экскаваторыЭто очень универсальный подшипник, который широко используется в различных приложениях.
Особенности подшипников поворотных станков
1.Высокая грузоподъемность:Несмотря на их компактные размеры, эти подшипники могут справляться с значительными радиальными, осевыми и наклоновыми нагрузками.
2.Нижний профиль:Их тонкая конструкция позволяет им помещаться в компактные помещения, что делает их идеальными для прецизионных и небольших применений.
3.Гладкое вращение:Проектировано для обеспечения плавного вращения, что необходимо в приложениях, требующих точной позиции и движения.
4.Интегрированные уплотнители:Многие компактные подшипники поворотных станков поставляются с встроенными уплотнениями для защиты от загрязнения и продления срока службы в суровой среде.
Как подобрать подшипник для гидропривода
1.Требования к нагрузке:Определить тип (осевой, радиальный, момент) и величину нагрузки.
2.Точность:Для робототехники или медицинского оборудования могут потребоваться более точные подшипники.
3.Факторы окружающей среды:Учитывайте пыль, влагу и температуру, поскольку они могут повлиять на производительность подшипников.
4.Конструкция установки:Некоторые приложения могут воспользоваться конструкциями, установленными на фланце для упрощения установки.
Спецификации
| Модель | Основные размеры | Размер установки | Базовая номинальная нагрузка | Разрешение | ||||||||||||||
| D | d | В. | В1 | H | Сделать | М | Z | Внешнее кольцо | Внутреннее кольцо | Аксиальная | Радиальная | |||||||
| Расстояние до центра питча | Дверь к монтажу | Расстояние до центра питча | Дверь к монтажу | Динамическая | Статика | Динамическая | Статика | Радиальная | Аксиальная | |||||||||
| VSA200414 | 503.3 | 342 | 44.5 | 44.5 | 56 | 495 | 5 | 99 | 455 | 20-M12 с глубиной 20 | 368 | 24-φ14 | 169 | 560 | 111 | 248 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA202544 | 640.3 | 472 | 44.5 | 44.5 | 56 | 630 | 6 | 105 | 585 | 28-M12 с глубиной 20 | 498 | 32-φ14 | 188 | 740 | 123 | 325 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200644 | 742.3 | 572 | 44.5 | 44.5 | 56 | 732 | 6 | 122 | 685 | 32-M12 с глубиной 20 | 598 | 36-φ14 | 200 | 880 | 131 | 385 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200744 | 838.1 | 672 | 44.5 | 44.5 | 56 | 828 | 6 | 138 | 785 | 36-M12 с глубиной 20 | 698 | 40-φ14 | 211 | 1010 | 138 | 445 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200844 | 950.1 | 772 | 44.5 | 44.5 | 56 | 936 | 8 | 117 | 885 | 36-M12 с глубиной 20 | 798 | 40-φ14 | 222 | 1150 | 145 | 510 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200944 | 1046.1 | 872 | 44.5 | 44.5 | 56 | 1032 | 8 | 129 | 985 | 40-M12 с глубиной 20 | 898 | 44-φ14 | 231 | 1280 | 151 | 570 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA201094 | 1198.1 | 1024 | 44.5 | 44.5 | 56 | 1184 | 8 | 148 | 1135 | 44-M12 с глубиной 20 | 1048 | 48-φ14 | 244 | 1490 | 160 | 660 | 0 ~ 0.05 | 0 ~ 0.08 |
Рисунок
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
