Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия XSU14

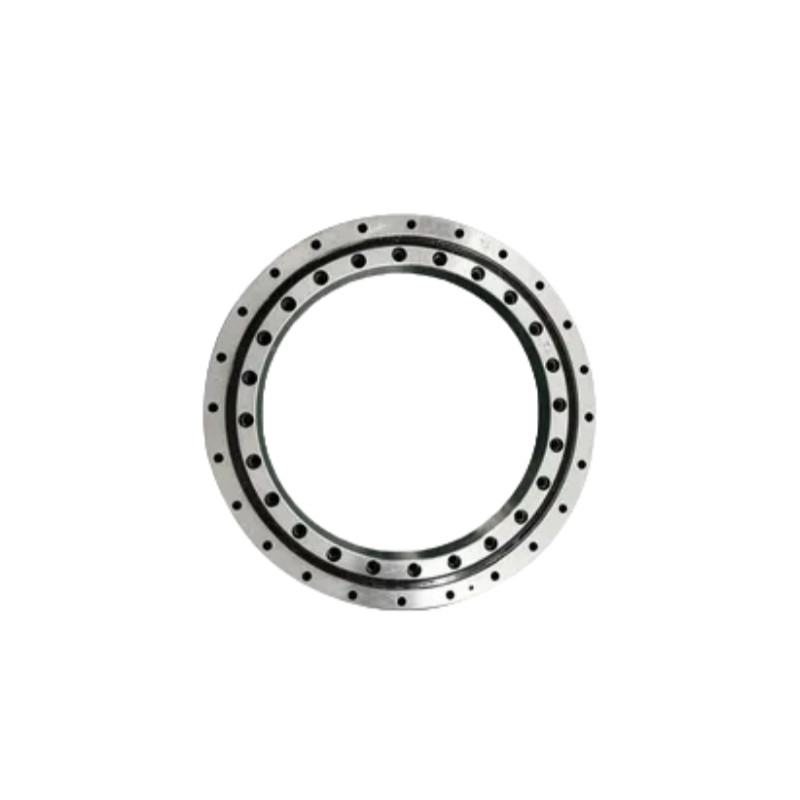

Введение
Серия XSU14 состоит из трех типов подшипников: подшипника с перекрестным поворотным роликом, подшипника с перекрестным роликом и подшипника с четырехточечным контактным шаром.Все три подшипника поставляются без колеса передачУстановка с уплотнением, масляной чашечкой и небольшим диапазоном регулируемого крутящего момента.
Подшипник поворотного стола способен нести большие радиальные нагрузки, осевые нагрузки, моменты опрокидывания и другие комплексные нагрузки одновременно.ротацияЕго компактная конструкция, простая установка и удобное обслуживание делают его идеальным для тяжелых и низкоскоростных применений, таких как подъемные машины, экскаваторы,СтрельбикиЭто очень универсальный подшипник, который широко используется в различных отраслях промышленности.
Особенности подшипников поворотных станков
1.Скрещенные ролики:Ролики ориентированы под углом 90 градусов друг к другу, поочередно пересекают друг друга в одной трассе.Это уникальное устройство позволяет им выдерживать сложные нагрузки из разных направлений.
2.Высокая жесткость и точность:Кроссовые роликовые подшипники имеют минимальный внутренний просвет, что приводит к высокой жесткости и низкой деформации под нагрузкой, что делает их идеальными для приложений, требующих точного движения.
3.Компактный дизайн:Эти подшипники обеспечивают высокую грузоподъемность и точность в относительно маленькой, компактной форме, что позволяет им вписываться в ограниченные пространством приложения.
4.Гладкое вращение:Благодаря конструкции и расположению роликов, перекрестные роликовые подшипники позволяют плавное, контролируемое вращение, что делает их идеальными для применения, где последовательное движение имеет решающее значение.
Как подобрать подшипник для гидропривода
1.Требования к нагрузке:Определить тип (осевой, радиальный, момент) и величину нагрузки.
2.Точность:Для робототехники или медицинского оборудования могут потребоваться более точные подшипники.
3.Факторы окружающей среды:Учитывайте пыль, влагу и температуру, поскольку они могут повлиять на производительность подшипников.
4.Конструкция установки:Некоторые приложения могут воспользоваться конструкциями, установленными на фланце для упрощения установки.
Спецификации
| Модель | Основные измерения | Точность вращения | Размер установки | Базовая номинальная нагрузка | Разрешение | |||||||||||||
| D | d | В. | В1 | H | P5 | Внешнее кольцо | Внутреннее кольцо | Аксиальная | Радиальная | |||||||||
| Кеа | Киа | Море | Сиа | Расстояние до центра питча | Дверь к монтажу | Расстояние до центра питча | Дверь к монтажу | Динамическая | Статика | Динамическая | Статика | |||||||
| XSU140414 | 485 | 343 | 44.5 | 44.5 | 56 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01 ~ 0.03 |
| XSU140544 | 614 | 474 | 44.5 | 44.5 | 56 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 0.01 ~ 0.03 |
| XSU140644 | 714 | 574 | 44.5 | 44.5 | 56 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01 ~ 0.04 |
| XSU140744 | 814 | 674 | 44.5 | 44.5 | 56 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40-φ14 | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 0.01 ~ 0.04 |
| XSU140844 | 914 | 744 | 44.5 | 44.5 | 56 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40-φ14 | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 0.01 ~ 0.04 |
| XSU140944 | 1014 | 874 | 44.5 | 44.5 | 56 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01 ~ 0.05 |
| XSU141094 | 1164 | 1024 | 44.5 | 44.5 | 56 | 0.11 | 0.11 | 0.07 | 0.07 | 1140 | 48-φ14 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01 ~ 0.05 |
Рисунок
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
