Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Серия XSA14
Введение

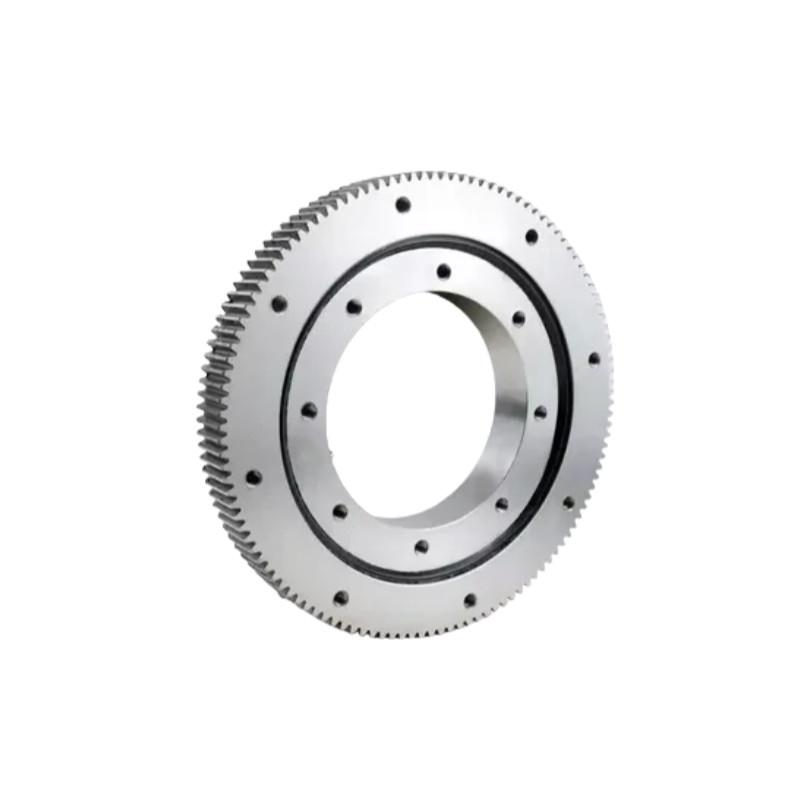

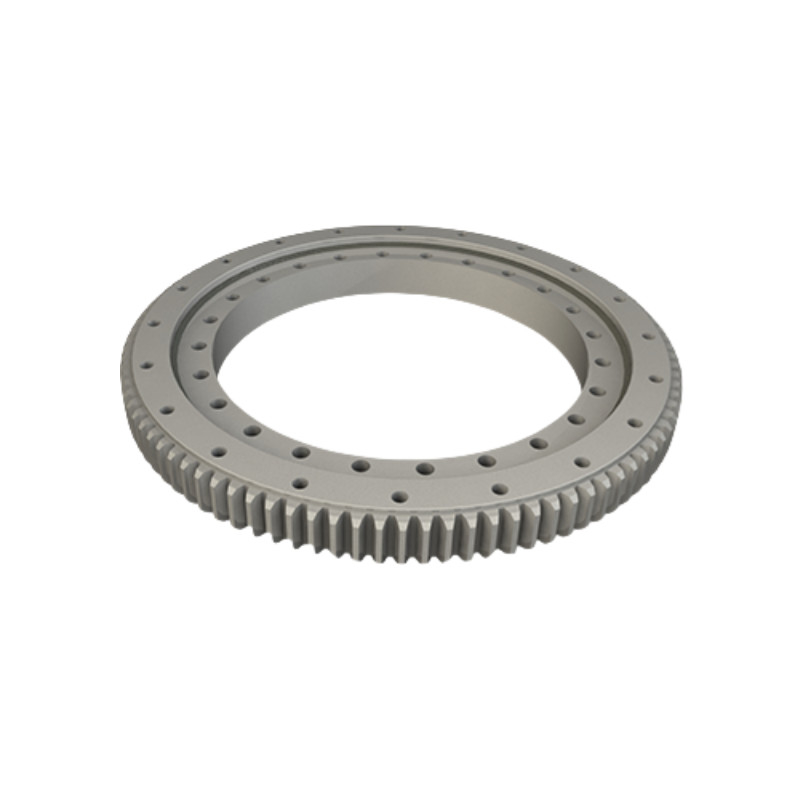

Подшипник высокоточного поворотного стола серии XSA, подшипник перекрестного поворотного стола и четырехточечный поворотный подшипник с контактным шаром, с внешним редуктором, могут быть установлены с уплотнением, оснащенным масляным стаканом,регулируется к небольшому диапазону крутящего момента пропускания и имеет высокую точность, отвечающие требованиям различных типов условий труда.
Подшипник поворотного стола способен нести большие радиальные нагрузки, осевые нагрузки, моменты опрокидывания и другие комплексные нагрузки одновременно.ротацияКомпактная конструкция, простая установка и удобное обслуживание делают его идеальным для тяжелых и низкоскоростных применений, таких как подъемные машины, экскаваторы,СтрельбикиЭто очень универсальный подшипник, который широко используется в различных условиях.
Серия XSA состоит из перекрестных роликовых подшипников с внешними зубами передач.
Особенности подшипников поворотных станков
1.Высокая грузоподъемность:Конфигурация с перекрещенными роликами позволяет этим подшипникам справляться с значительными нагрузками, что делает их идеальными для требовательных приложений.
2.Упрощенная система привода:Внешние редукторы облегчают подключение к внешним редукторам, двигателям или другим приводам, что уменьшает потребность в дополнительных компонентах.
3.Уменьшение массы и размера системы:Устраняет необходимость в отдельных передачах, что позволяет более компактную конструкцию системы.
4.Точность и стабильность:Устройство с перекрещенными роликами сводит к минимуму игру, обеспечивая стабильное, безвибрационное вращение при больших нагрузках.
Как подобрать подшипник для гидропривода
1.Требования к нагрузке:Оцените способность подшипника справляться с осевыми, радиальными и моментными нагрузками для вашего конкретного применения.
2.Продвижение и модуль передач:Обеспечить совместимость с приводом, чтобы оптимизировать задействование и свести к минимуму износ.
3.Требования к точности:Выберите модель с соответствующей точностью на основе потребностей в точности приложения.
4.Окружающая среда и герметизация:Для наружных или суровых условий, ищите модели с подходящими уплотнениями для защиты от загрязнения.
Спецификации
| Модель | Основные измерения | Точность вращения | Размер установки | Базовая номинальная нагрузка | Разрешение | ||||||||||||||
| D | d | H | Сделать | М | Z | P5 | Внешнее кольцо | Внутреннее кольцо | Аксиальная | Радиальная | |||||||||
| Кеа | Киа | Море | Сиа | Расстояние до центра питча | Дверь к монтажу | Расстояние до центра питча | Дверь к монтажу | Динамическая | Статика | Динамическая | Статика | ||||||||
| XSA140414 | 503.3 | 344 | 56 | 495 | 5 | 99 | 0.06 | 0.06 | 0.04 | 0.04 | 455 | 20-M12 с глубиной 20 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01 ~ 0.03 |
| XSA140544 | 640.3 | 474 | 56 | 630 | 6 | 105 | 0.07 | 0.06 | 0.04 | 0.04 | 585 | 28-M12 с глубиной 20 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 0.01 ~ 0.03 |
| XSA140644 | 742.3 | 574 | 56 | 732 | 6 | 122 | 0.08 | 0.07 | 0.05 | 0.05 | 685 | 32-M12 с глубиной 20 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01 ~ 0.04 |
| XSA140744 | 838.1 | 674 | 56 | 826 | 6 | 138 | 0.08 | 0.08 | 0.05 | 0.05 | 785 | 36-M12 с глубиной 20 | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 0.01 ~ 0.04 |
| XSA140844 | 950.1 | 774 | 56 | 936 | 8 | 117 | 0.09 | 0.08 | 0.05 | 0.05 | 885 | 36-M12 с глубиной 20 | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 0.01 ~ 0.04 |
| XSA140944 | 1046.1 | 874 | 56 | 1032 | 8 | 129 | 0.09 | 0.09 | 0.06 | 0.06 | 985 | 40-M12 с глубиной 20 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01 ~ 0.05 |
| XSA141094 | 1198.1 | 1024 | 56 | 1184 | 8 | 148 | 0.11 | 0.11 | 0.07 | 0.07 | 1135 | 44-M12 с глубиной 20 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01 ~ 0.05 |
Рисунок
Применение
|
|
|
|
| Промышленная автоматизация | Медицинское оборудование | Аэрокосмическая | Точное оборудование |
