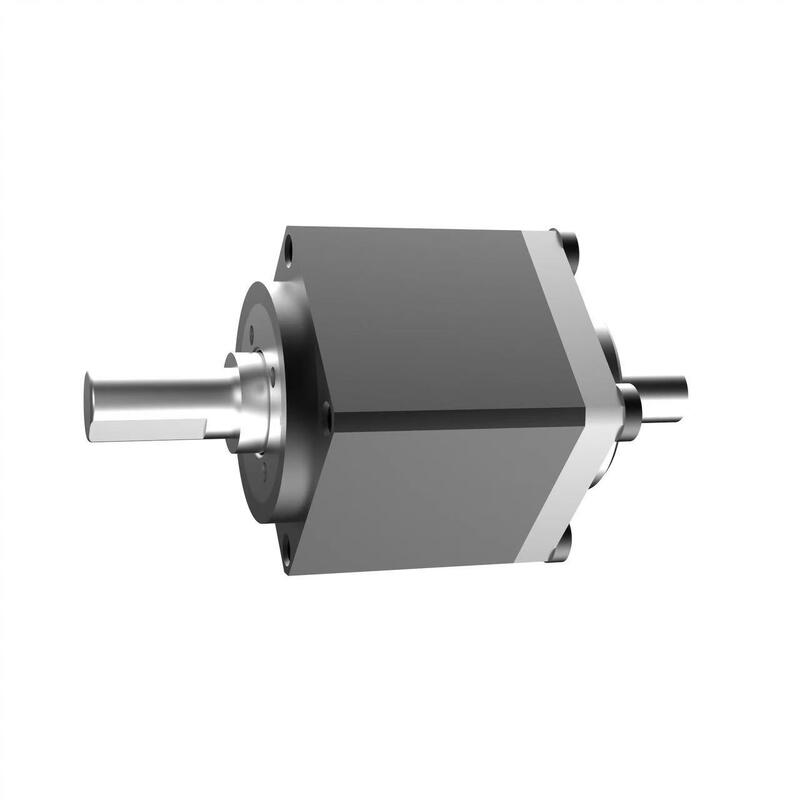

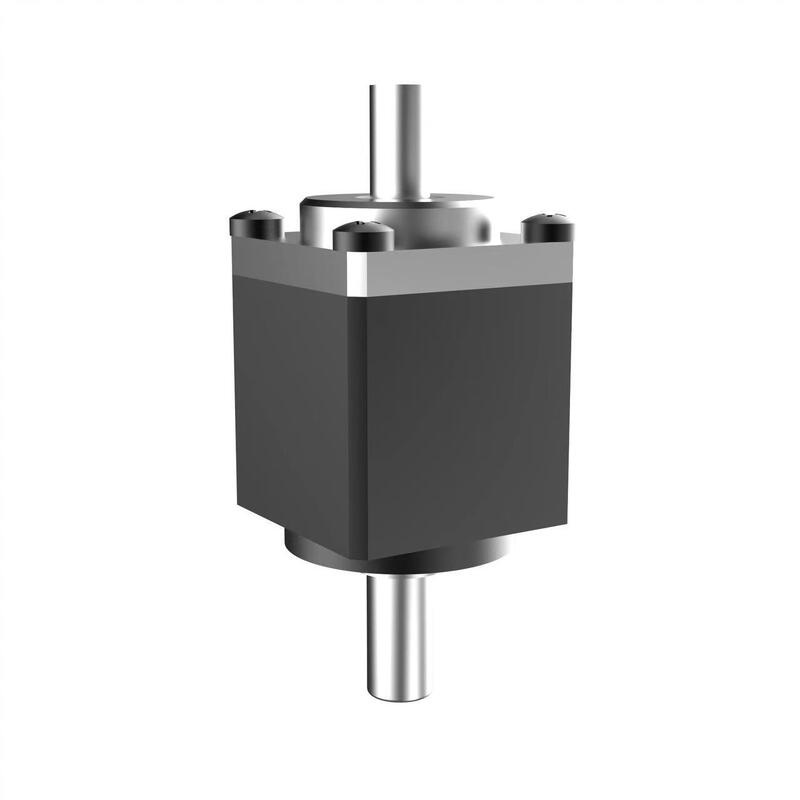

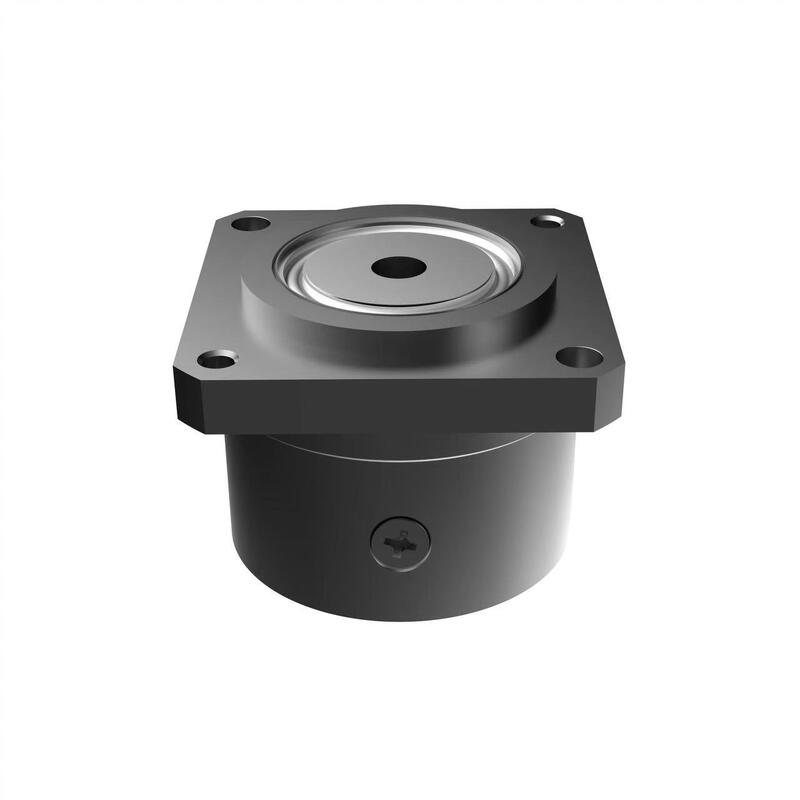

HONPINE Type Cup Motor Mount Directly Mini Harmonic Drive Gearbox (Мотор, устанавливаемый непосредственно с помощью мини гармонического привода)

HONPINE Type Cup Motor Mount Directly Mini Harmonic Drive Gearbox (Мотор, устанавливаемый непосредственно с помощью мини гармонического привода)

Место происхождения:

Китай

Фирменное наименование:

HONPINE

Номер модели:

СМЖ

Свяжитесь с нами

Запросите цитату

HONPINE Type Cup Motor Mount Directly Mini Harmonic Drive Gearbox (Мотор, устанавливаемый непосредственно с помощью мини гармонического привода)

Подробная информация о продукции

Передаточное число:

30,50,80,100

Условия оплаты и доставки

Количество мин заказа

Упаковывая детали

картон с пеной

Условия оплаты

Т/Т

Поставка способности

2000000

Сопутствующие продукты

Промышленный робот Круговая спинка Коаксиальный блин гармонический приводной коробки передач

Лучшая цена

HONPINE Type Cup Motor Mount Directly Mini Harmonic Drive Gearbox (Мотор, устанавливаемый непосредственно с помощью мини гармонического привода)

Лучшая цена

Видео

Ультра плоский высокоточный гармонический приводной редуктор волн напряжения для робота

Лучшая цена

Видео

Ультра плоский с нулевым отклонением гармонический приводной коробки для промышленных роботов

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Описание: CSF Mini Harmonic Drive Gearbox

Миниатюрный гармонический привод серии CSF-mini разработан для применений со специальными требованиями к объему и весу, используя флексплин в стиле чашки.Эта серия предлагает исключительно предварительно собранные модульные продукты для непосредственного использованияОсновной подшипник использует компактные четырехточечные контактные шариковые подшипники для прямой поддержки внешних нагрузок.тип монтажа мотора (2XH) и тип ввода вала (1U), поддерживающий формы ввода, такие как ремниВыберите наиболее подходящую модель на основе ваших требований к механическому дизайну.

Особенности трансмиссии CSF Mini Harmonic Drive Gearbox

● Компактный размер и легкий дизайн

● Компактная и упрощенная конструкция

● Отличная точность вращения и позиционирования

● Коаксиальная конфигурация ввода и вывода

Спецификация мини-гармонической трансмиссии HONPINE CSF

Модель		Соотношение передач	Номинальный крутящий момент при входе 2000 р/мин[N.m]	Допустимый максимальный крутящий момент при запуске и остановке[N.m]	Максимально допустимое значение среднего крутящего момента нагрузки[N.m]	Максимальный мгновенный допустимый крутящий момент[N.m]	Максимально допустимая скорость ввода[r/min]	Средняя допустимая скорость ввода[r/min]	Реакция на приспособления (arcsec)	1/4GD[kgcm2]	Масса (в кг)
ЦРК Серия	03	30	0.06	0.13	0.1	0.22	10000	6500	≤ 20	5.3х10-7	0.017
	03	50	0.11	0.21	0.13	0.41	10000	6500	≤ 20	5.3х10-7	0.017
	05	30	0.25	0.5	0.38	0.9	10000	6500	≤ 20	2.5х10- 4	0.039
		50	0.4	0.9	0.53	1.8			≤ 20
		80	0.52	1.35	0.84	2.5			≤ 10
	08	30	0.9	1.8	1.4	3.3	8500	3500	≤ 20	3.2х10- Три.	0.106
		50	1.8	3.3	2.3	6.6			≤ 20
		80	2.2	4.3	2.9	8			≤ 10
		100	2.4	4.8	3.3	9			≤ 10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤ 20	1.4х10-2	0.2
		50	3.5	8.3	5.5	17			≤ 20
		80	4.5	10.2	8.5	22			≤ 10
		100	5	11	8.9	25			≤ 10
