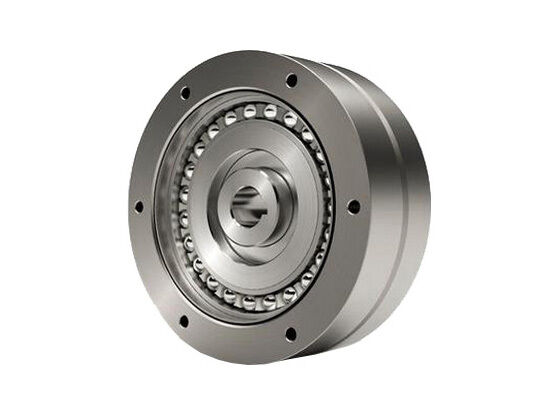

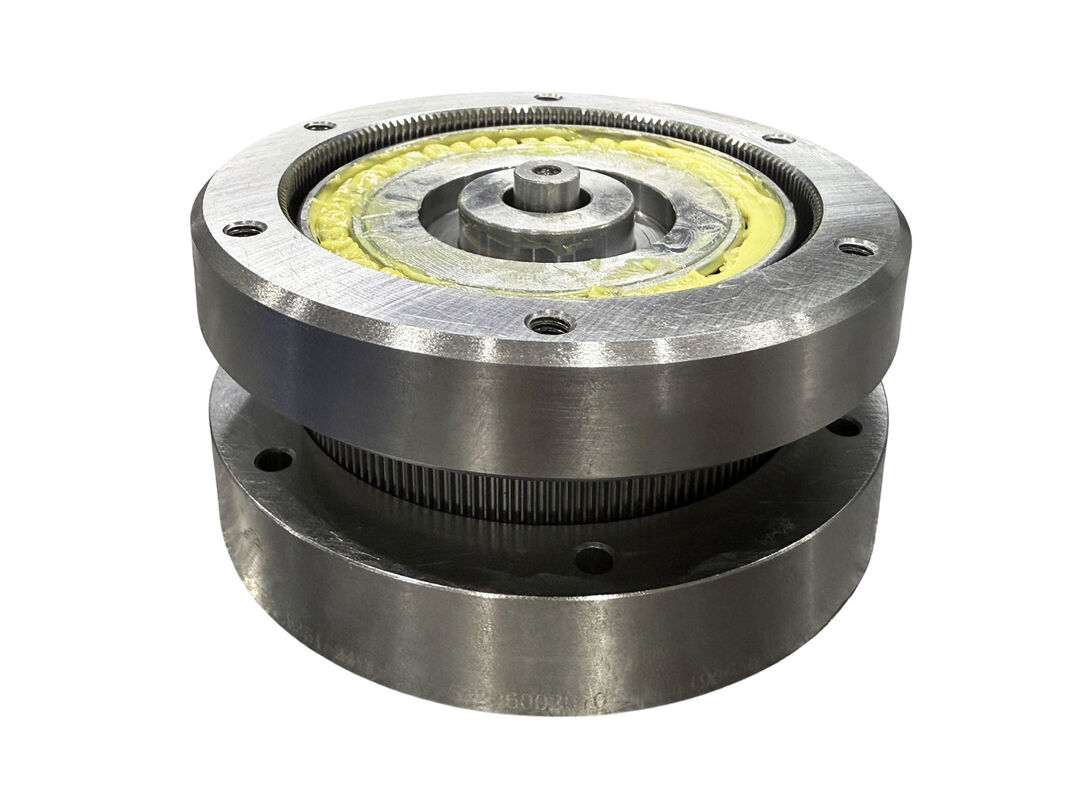

Промышленный робот Круговая спинка Коаксиальный блин гармонический приводной коробки передач

Подробная информация о продукции

Коэффициент уменьшения:

50,80,100,120,160,200,260

Условия оплаты и доставки

Количество мин заказа

Упаковывая детали

картон с пеной

Условия оплаты

Т/Т

Поставка способности

2000000

Сопутствующие продукты

Промышленный робот Круговая спинка Коаксиальный блин гармонический приводной коробки передач

Лучшая цена

HONPINE Type Cup Motor Mount Directly Mini Harmonic Drive Gearbox (Мотор, устанавливаемый непосредственно с помощью мини гармонического привода)

Лучшая цена

Видео

Ультра плоский высокоточный гармонический приводной редуктор волн напряжения для робота

Лучшая цена

Видео

Ультра плоский с нулевым отклонением гармонический приводной коробки для промышленных роботов

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Описание гармонической трансмиссии HONPINE FDS

Серия дифференциальных передач FDS разделена на комбинированный тип и тип компонента.Комбинированный тип направлен на интеграцию дифференциального механизма в единое устройство для легкой сборки в оборудование, и его корпус позволяет непосредственно устанавливать передачи, шкивы и т. д. Тип компонента имеет плоскую и тонкую конструкцию,предоставление клиентам возможности проектировать собственные корпуса капсулирования и оптимизировать пространство устройства в соответствии с их структурными требованиями.
Используя уникальный принцип работы Harmonic Drive, это ультракомпактное дифференциальное устройство, способное выполнять фазовую и временную тонкую настройку во время работы.
Комбинированный тип серии FDS имеет те же четыре основных компонента, что и тип компонента блины,за исключением того, что комбинированный тип включает дополнительные передние и задние уплотнительные фланцы и подшипники поддержкиСерия FDS работает по тому же принципу работы, что и серия FSG чашки.и подшипники генератора волны расположены в два ряда, с увеличенной шириной зуба круглого и гибкого спина для обработки более высокой мощности крутящего момента.тип блины включает дополнительную круглую спин с таким же количеством зубов, как и флексспин для подключения к выходному валу.

Спецификация гармонической трансмиссии HONPINE FDS

Модель	Уменьшение соотношение	Номинальный момент при Ввод 2000 р/мин		Пиковый крутящий момент начало/остановка		Допустимое максимум. значение ave.load момент вращения		Мгновенный Максимально допустимое. момент вращения		Допустимое максимум. входной вращающийся скорость ((r/мин)	Допустимое место. входной вращающийся скорость ((r/мин)	Вес
Модель	Уменьшение соотношение	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Жировая смазка	Жировая смазка	в кг
FDS-14-50-CJ	50	4.4	0.45	5.4	0.55	5.4	0.55	13.7	1.4	3600	2500	0.2
FDS-14-88-CJ	88	5.9	0.6	9.8	1	9.8	1	19.6	2	3600	2500	0.2
FDS-14-100-CJ	100	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-14-110-CJ	110	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-17-50-CJ	50	15	1.6	20	2.1	20	2.1	41	4.2	3600	2500	0.4
FDS-17-80-CJ	80	20	2.1	25	2.5	24	2.5	45	4.6	3600	2500	0.4
FDS-17-100-CJ	100	24	2.5	33	3.4	26	2.7	56	5.8	3600	2500	0.4
FDS-17-120-CJ	120	24	2.5	40	4.1	26	2.7	60	6.2	3600	2500	0.4
FDS-20-50-CJ	50	25	2.5	34	3.5	34	3.5	69	7	3600	2500	0.6
FDS-20-80-CJ	80	34	3.5	41	4.2	41	4.2	72	7.3	3600	2500	0.6
FDS-20-100-CJ	100	40	4.1	53	5.4	49	5	94	9.6	3600	2500	0.6
FDS-20-128-CJ	128	40	4.1	67	6.8	49	5	102	10.4	3600	2500	0.6
FDS-20-160-CJ	160	40	4.1	77	7.9	49	5	86	8.8	3600	2500	0.6
FDS-25-50-CJ	50	39	4	55	5.6	55	5.6	108	11	3600	2500	1
FDS-25-80-CJ	80	56	5.7	69	7.0	69	7	122	12.4	3600	2500	1
FDS-25-100-CJ	100	67	6.8	91	9.3	91	9.3	160	16.3	3600	2500	1
FDS-25-120-CJ	120	67	6.8	108	11	108	11	190	19.4	3600	2500	1
FDS-25-160-CJ	160	67	6.8	135	13.8	108	11	172	17.6	3600	2500	1
FDS-25-200-CJ	200	67	6.8	147	15	108	11	172	17.6	3600	2500	1
FDS-32-50-CJ	50	76	7.8	108	11	108	11	216	22	3600	2300	2
FDS-32-78-CJ	78	108	11	137	14	137	14	245	25	3600	2300	2
FDS-32-100-CJ	100	137	14	176	18	176	18	323	33	3600	2300	2
FDS-32-131-CJ	131	137	14	255	26	216	22	451	46	3600	2300	2
FDS-32-157-CJ	157	137	14	294	30	216	22	500	51	3600	2300	2
FDS-32-200-CJ	200	137	14	314	32	216	22	372	38	3600	2300	2
FDS-32-260-CJ	260	137	14	314	32	216	22	372	38	3600	2300	2
FDS-40-50-CJ	50	137	14	196	20	196	20	353	36	3300	2000	3.6
FDS-40-80-CJ	80	196	20	245	25	245	25	431	44	3300	2000	3.6
FDS-40-100-CJ	100	255	26	314	32	314	32	549	56	3300	2000	3.6
FDS-40-128-CJ	128	294	30	392	40	392	40	686	70	3300	2000	3.6
FDS-40-160-CJ	160	294	30	461	47	451	46	813	83	3300	2000	3.6
FDS-40-200-CJ	200	294	30	529	54	451	46	745	76	3300	2000	3.6
FDS-40-258-CJ	258	294	30	627	64	451	46	745	76	3300	2000	3.6
FDS-50-80-CJ	80	363	37	441	45	441	45	784	80	3000	1700	7.2
FDS-50-100-CJ	100	470	48	578	59	578	59	1019	104	3000	1700	7.2
FDS-50-120-CJ	120	559	57	696	71	696	71	1225	125	3000	1700	7.2
FDS-50-160-CJ	160	559	57	833	85	833	85	1470	150	3000	1700	7.2
FDS-50-200-CJ	200	559	57	960	98	843	86	1411	144	3000	1700	7.2
FDS-50-242-CJ	242	559	57	1176	120	843	86	1411	144	3000	1700	7.2
FDS-65-78-CJ	78	745	76	921	94	921	94	1617	165	2200	1400	14
FDS-65-104-CJ	104	1070	109	1340	137	1340	137	2360	241	2200	1400	14
FDS-65-132-CJ	132	1070	109	1650	168	1570	160	2890	295	2200	1400	14
FDS-65-158-CJ	158	1070	109	1970	201	1570	160	3450	352	2200	1400	14
FDS-65-208-CJ	208	1070	109	2180	222	1570	160	2590	264	2200	1400	14
FDS-65-260-CJ	260	1070	109	2200	224	1570	160	2590	264	2200	1400	14
FDS-80-80-CJ	80	1320	135	1640	167	1640	167	2870	293	2000	1200	26
FDS-80-96-CJ	96	1660	169	2050	209	2050	209	3590	366	2000	1200	26
FDS-80-128-CJ	128	2300	235	2820	288	2830	289	4960	506	2000	1200	26
FDS-80-160-CJ	160	2350	240	3380	345	3130	319	5940	606	2000	1200	26
FDS-80-194-CJ	194	2350	240	4300	439	3130	319	6900	704	2000	1200	26
FDS-80-258-CJ	258	2350	240	4350	444	3130	319	5170	528	2000	1200	26
FDS-80-320-CJ	320	2350	240	4350	444	3130	319	5170	528	2000	1200	26
