Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Модель 8, модель 11
Описание продукта
Модели 8 и 11 гармонических трансмиссий серии LS и LH известны как мини-редукторы волн напряжения.
Миниатюрные редукторы волн напряжения серии LS и LH обеспечивают высокую точность позиционирования в очень компактной упаковке.
Эти гармонические приводы хорошо подходят для применения в полупроводниках и робототехнике, особенно для маленьких промышленных и совместных роботов.промышленные машины, где вес является критическим фактором.
Ключевые особенности
• компактный и легкий
• Высокая точность позиционирования
• Высокий крутящий момент
• Высокая радиальная, осевая и моментная нагрузка
• Три соотношения уменьшения: 50:1 до 100:1
Таблица номинальных параметров серии LS
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (Масло) |
Средняя допустимая вращательная скорость ввода (Масло) |
Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | в кг | Час | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.25 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 0.17 | 10000 | ||||
Таблица номинальных параметров серии LH
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (Масло) |
Средняя допустимая вращательная скорость ввода (Масло) |
Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | в кг | Час | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||

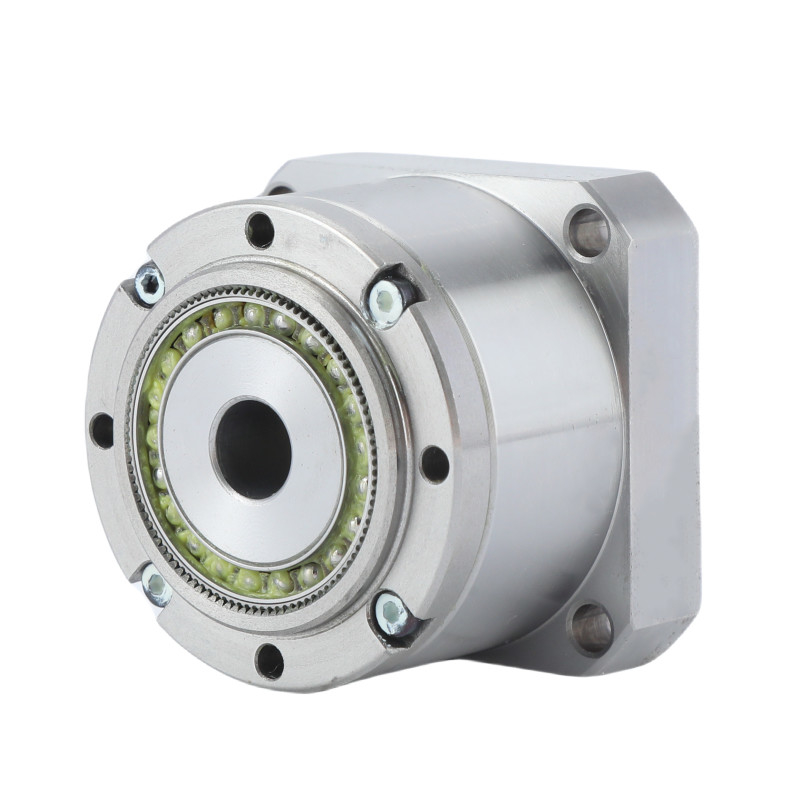

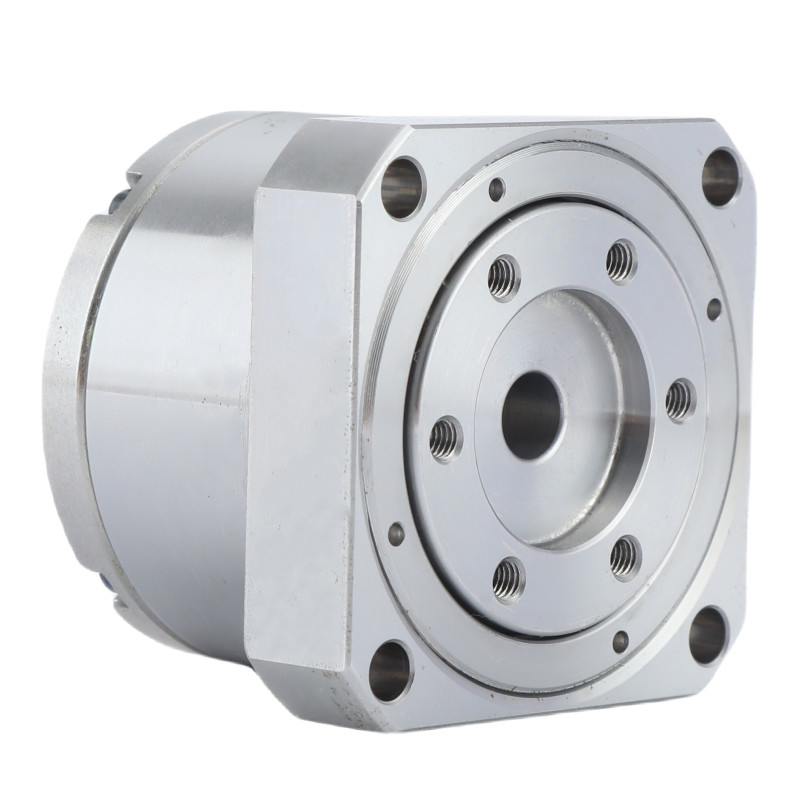

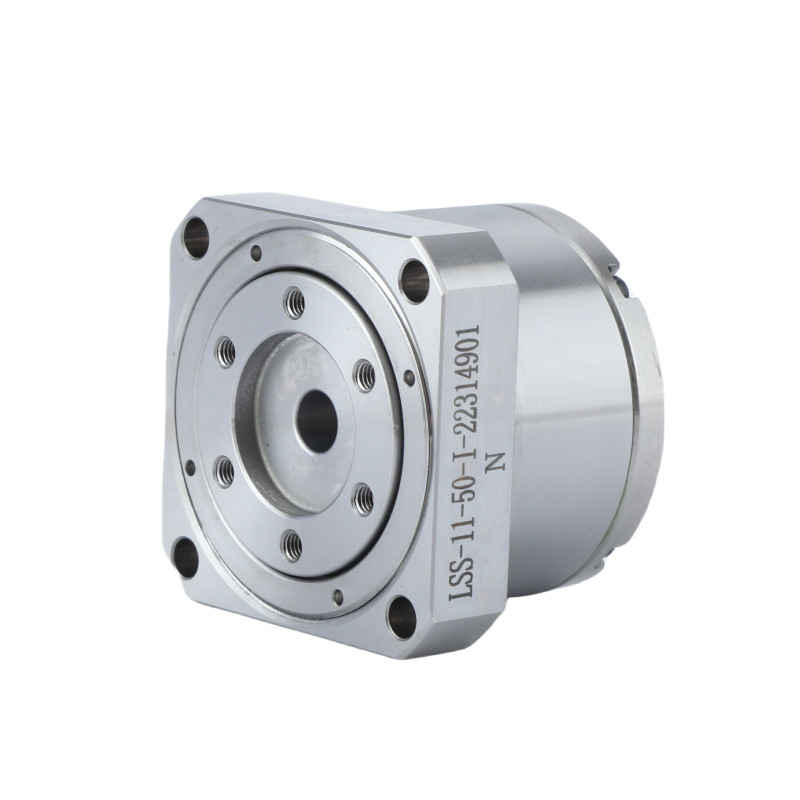

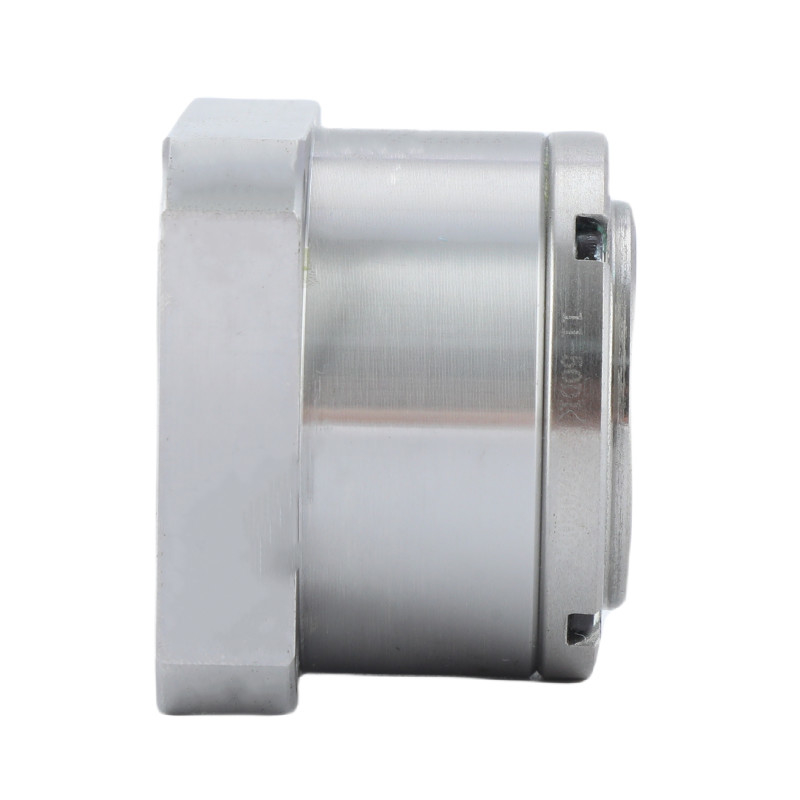

Подробные изображения
| Ключевые атрибутыМиниатюрный гармонический привод серии LS и LH | |||
| Продукт | Мини-уменьшитель волн напряжения | ||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | ||
|
Соотношение уменьшения
|
50, 80, 100 | ||
|
Противная реакция
|
менее 30 дуговой секунды | ||
|
Средняя скорость ввода
|
3500 оборотов в минуту | ||
|
Максимальная скорость ввода
|
8500 оборотов/мин | ||
|
Проектированная жизнь
|
10000 часов | ||
|
Модель
|
8, 11 | ||
|
Вес
|
0от 0,06 до 0,27 кг | ||
| Гарантия | 1 год | ||
Применение
Гармонические приводы или гармонические приводы передач - это специализированные механизмы передач, которые известны своей точностью и компактной конструкцией.Они используются в различных областях благодаря своим уникальным свойствам..
| Роботика | Гармонические приводы широко используются в робототехнике из-за их высокого соотношения крутящего момента к весу и точности. | |
| Аэрокосмическая | В аэрокосмической инженерии эти приводы используются в системах спутников и космических аппаратов из-за их надежности и компактности.Они необходимы в механизмах, требующих высокой точности и минимального ответа, такие как спутниковые антенны и посадочные аппараты. | |
| Медицинские изделия | Гармонические приводы используются в различных медицинских устройствах, включая хирургические роботы и диагностическое оборудование.Их точность и гладкое движение имеют решающее значение для тонких операций и точной диагностики. | |
| Промышленная автоматизация | Они используются в системах промышленной автоматизации для выполнения таких задач, как обработка материалов, сборка и машинные инструменты.Их способность обрабатывать большие нагрузки при сохранении точности делает их подходящими для этих приложений. | |
| Оптические системы | Гармонические приводы используются в оптических системах, таких как высокоточные телескопы и камеры, где важно точное позиционирование и минимальная механическая игра. | |
| Автомобильная промышленность | В автомобилестроении гармонические приводы можно найти в системах, требующих компактного и эффективного управления движением.например, в некоторых типах механизмов рулевого управления или передовых системах помощи водителю (ADAS). | |
