Компактный ультратонкий гармонический привод промышленное использование гармоническая коробка передач

Подробная информация о продукции

Продукт:

Ультраплоский гармонический привод LHD-I

Материал:

Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы

Соотношение уменьшения:

50, 80, 100

Противная реакция:

≤ 20 сек дуги

Средняя скорость ввода:

3500 оборотов/мин

Максимальная скорость ввода:

8500 R/min

Проектированная жизнь:

10000 часов

Модель:

14, 17, 20, 25, 32

Вес:

0от.34 до 1.9 кг

Гарантия:

1 год

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

To Be Negotiated

Упаковывая детали

Картонная коробка

Время доставки

3-4 недели

Условия оплаты

T/T

Поставка способности

20000 комплектов в месяц

Сопутствующие продукты

Легкая масса 2,47 кг Модель 32 Редуктор волн напряжения низкий отклик гармонические шестерени

Лучшая цена

Низкий отклик и высокая эффективность Модель 25 Ультралегкий редуктор волн напряжения Гармонические шестерени

Лучшая цена

Уменьшитель волны напряжения модели 20 серии LSN с высоким соотношением сокращения 0,73 кг

Лучшая цена

Компактный и легкий дизайн редуктора волн напряжения серии LSN

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Компактный ультратонкий гармонический привод

Name: Компактный ультратонкий гармонический привод промышленное использование гармоническая коробка передач
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Модель 14, 17, 20, 25, 32
Availability: InStock

Описание продукта

LHD - I серия гармонического привода - это высокомоторные ультраплоские агрегаты с волновой силовой установкой.

Гармонические приводы серии LHD - I спроектированы с компактной и простой компоновкой для легкой интеграции, помогают обеспечить небольшой отпечаток и снизить вес для ограниченных приложений.

Эти ультраплоские гармонические редукторы передач очень подходят для использования в качестве конечных соединений робота и редукторов конечного клиента

Ключевые особенности

Сверхплоская конструкция
Компактный и простой дизайн
Небольшие размеры и легкий вес
Высокая способность крутящего момента и высокая жесткость
Коаксиальный вход и выход

Таблица номинальных параметров гармонического привода серии LHD

Модель	Коэффициент уменьшения	Номинальный крутящий момент при входе 2000 р/мин	Допустимый максимальный крутящий момент при запуске и остановке	Максимально допустимое значение среднего крутящего момента нагрузки	Максимально допустимый моментный крутящий момент	Максимально допустимая скорость вращения ввода (масло)	Допустимая средняя скорость вращения ввода (масло)	Противная реакция	Вес	Продолжительность работы
		Номинальный крутящий момент при входе 2000 р/мин			Максимально допустимый моментный крутящий момент	Максимально допустимая скорость вращения ввода (масло)	Допустимая средняя скорость вращения ввода (масло)	Противная реакция	Вес	Продолжительность работы
		Nm	Nm	Nm	Nm	r/min	r/min	Арк сек	В кг	Час
14	50	3.7	12	4.8	23	8500	3500	≤ 20	0.34	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤ 20	0.42	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤ 20	0.54	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤ 20	0.95	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤ 20	1.9	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

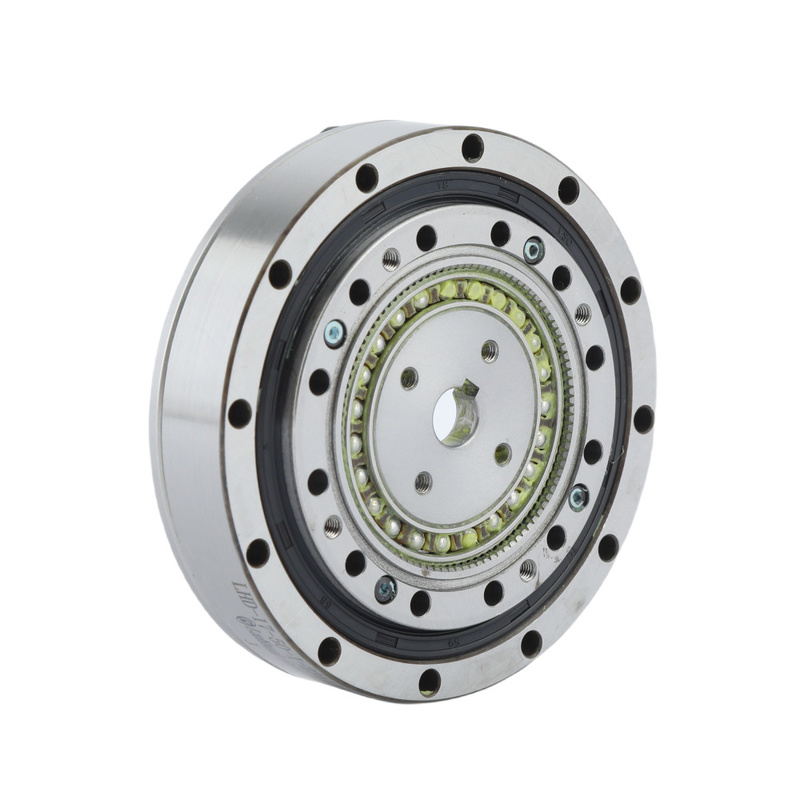

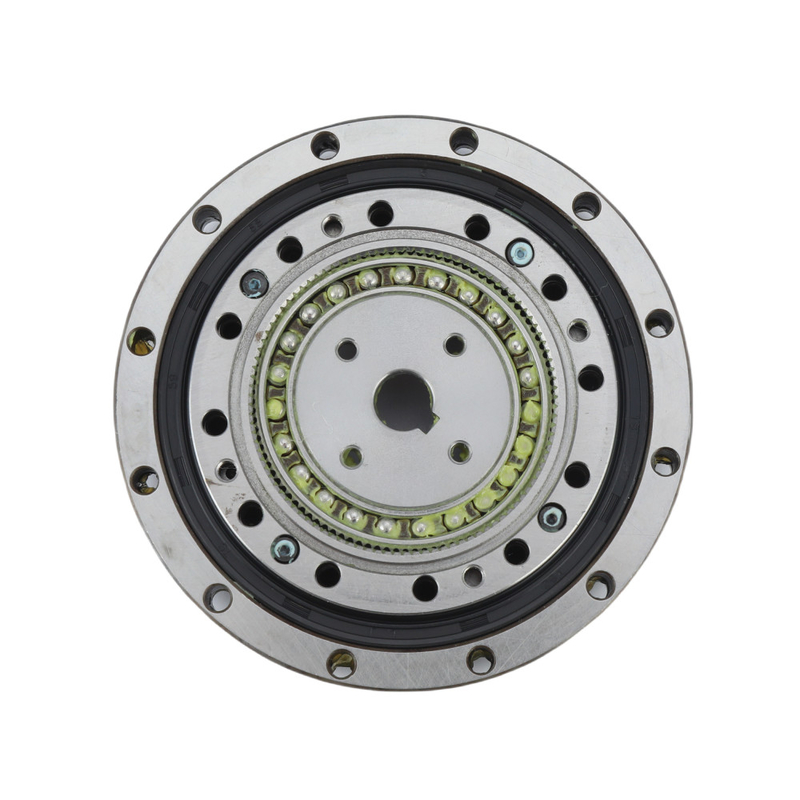

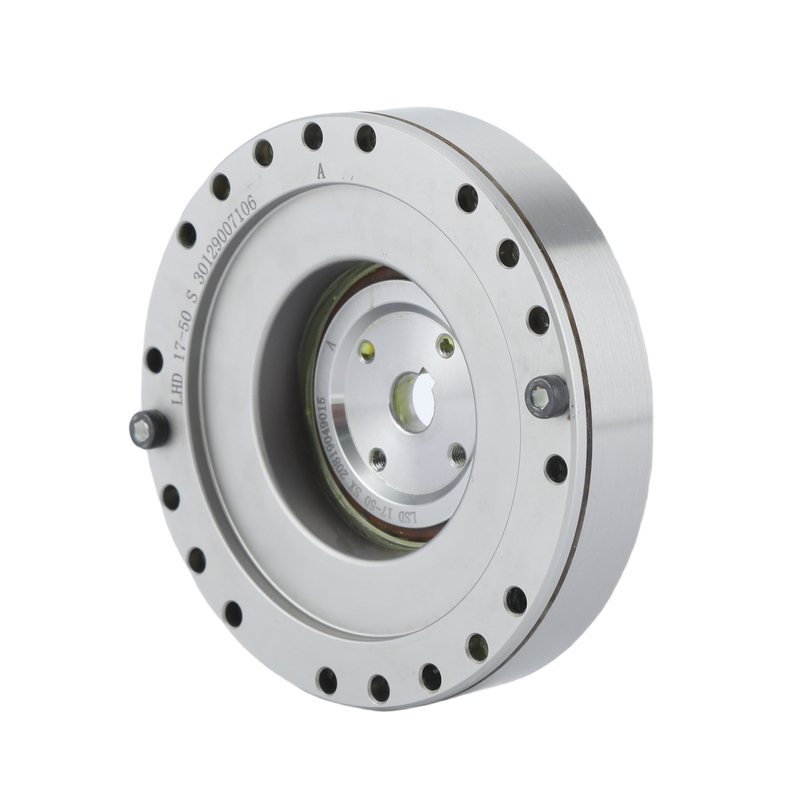

Подробные изображенияс гармоническим приводом серии LHD

Ключевые характеристики ультраплоской гармонической редукторной коробки
Продукт	Ультра - плоский гармонический привод
Материал	Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы
Соотношение уменьшения	50, 80, 100
Противная реакция	Менее 20 дуговых секунд
Средняя скорость ввода	3500 оборотов в минуту
Максимальная скорость ввода	8500 оборотов/мин
Проектированная жизнь	10000 часов
Модель	14, 17, 20, 25, 32
Вес	0от.34 до 1.9 кг
Гарантия	1 год

Заявления


Промышленный робот	Аэрокосмическая	Производственная система

Загрузить PDF-рисунки

LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
