Высокоточный генератор волн напряжения гармонический привод редуктор

Гарантированный генератор волн напряжения

Волновой генератор гармонический привод

Редуктор гармонических передач

Место происхождения:

Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

14/17/20/20/25/32/40

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Продукт:

LSS - II гармонические механизмы

Материал:

Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы

Соотношение уменьшения:

50, 80, 100, 120

Противная реакция:

≤ 20 сек дуги

Средняя скорость ввода:

3500 оборотов/мин

Максимальная скорость ввода:

8500 R/min

Проектированная жизнь:

15000 часов

Модель:

14, 17, 20, 25, 32, 40

Внешний вид:

В форме чашки

Вес:

0от 51 до 4,6 кг

Гарантия:

1 год

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

To Be Negotiated

Упаковывая детали

Картонная коробка

Время доставки

3-4 недели

Условия оплаты

T/T

Поставка способности

20000 комплектов в месяц

Сопутствующие продукты

Легкая масса 2,47 кг Модель 32 Редуктор волн напряжения низкий отклик гармонические шестерени

Лучшая цена

Низкий отклик и высокая эффективность Модель 25 Ультралегкий редуктор волн напряжения Гармонические шестерени

Лучшая цена

Уменьшитель волны напряжения модели 20 серии LSN с высоким соотношением сокращения 0,73 кг

Лучшая цена

Компактный и легкий дизайн редуктора волн напряжения серии LSN

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Чашеобразные высокоточные LSS - II серии редукторы волн напряжения гармонические редукторы

Name: Высокоточный генератор волн напряжения гармонический привод редуктор
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

Описание продукта

Редуктор волн напряжения серии LSS - II использует генератор волн типа скрещенного слайдера, входной вал соединен с внутренним отверстием генератора волн через сцепление Олдхэма,представляет собой комплектующий механический механизм, в сочетании с высокоточным выходной подшипником и фланцем с перекрестным роликом.

Использование этих гармонических передач является очень компактным, прочным и простым в использовании решением для голов передач.

Стандартные круглообразные гибкие шестеренные шестерени могут широко использоваться в робототехнике, оборудовании для производства полупроводников, лазерном оборудовании, оборудовании для производства печатных схем,медицинское оборудование, телескопы, металлические станки, упаковочное оборудование, аэрокосмическая промышленность и другие области.

Ключевые особенности

Легко управлять
Высокая точность
Никакой реакции
Выходное подшипник высокой грузоподъемности
Соотношение уменьшения от 50:1 до 160:1

SpОценкас

Таблица номинальных параметров серии LSS - II

Модель	Соотношение уменьшения	Номинальный крутящий момент при входе 2000 р/мин		Допустимый максимальный крутящий момент при запуске и остановке		Максимально допустимое значение среднего крутящего момента нагрузки		Максимально допустимый моментный крутящий момент		Максимально допустимая скорость вращения ввода	Средняя допустимая вращательная скорость ввода	Противная реакция	Вес	Продолжительность работы
		Номинальный крутящий момент при входе 2000 р/мин						Максимально допустимый моментный крутящий момент		Масла	Масла	Противная реакция	Вес	Продолжительность работы
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Арк сек	в кг	Час
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.51	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.67	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	108	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	0.96	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.46	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	3.11	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	4.6	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Подробные изображения

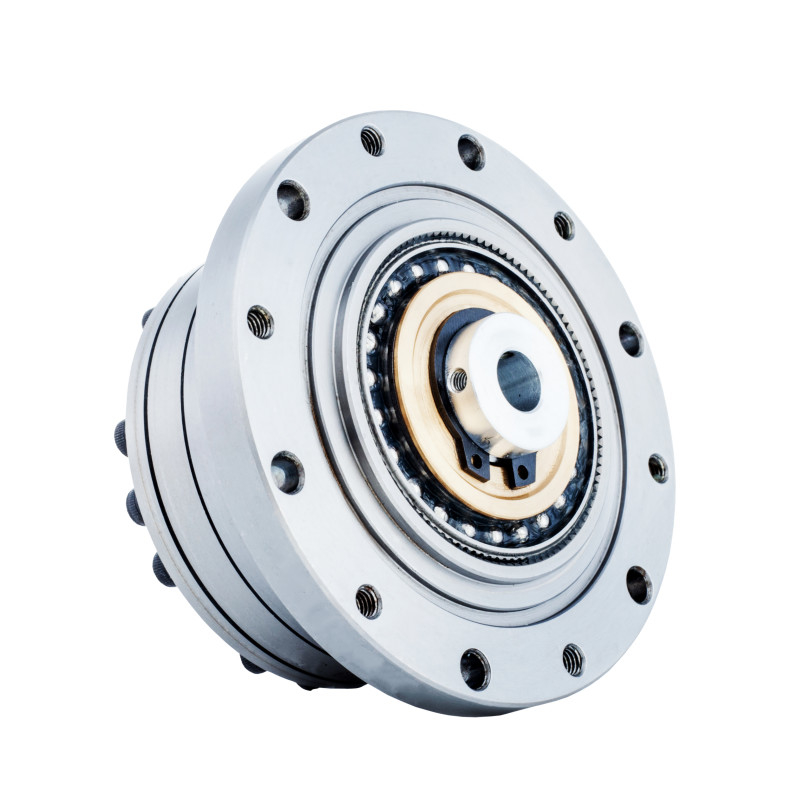

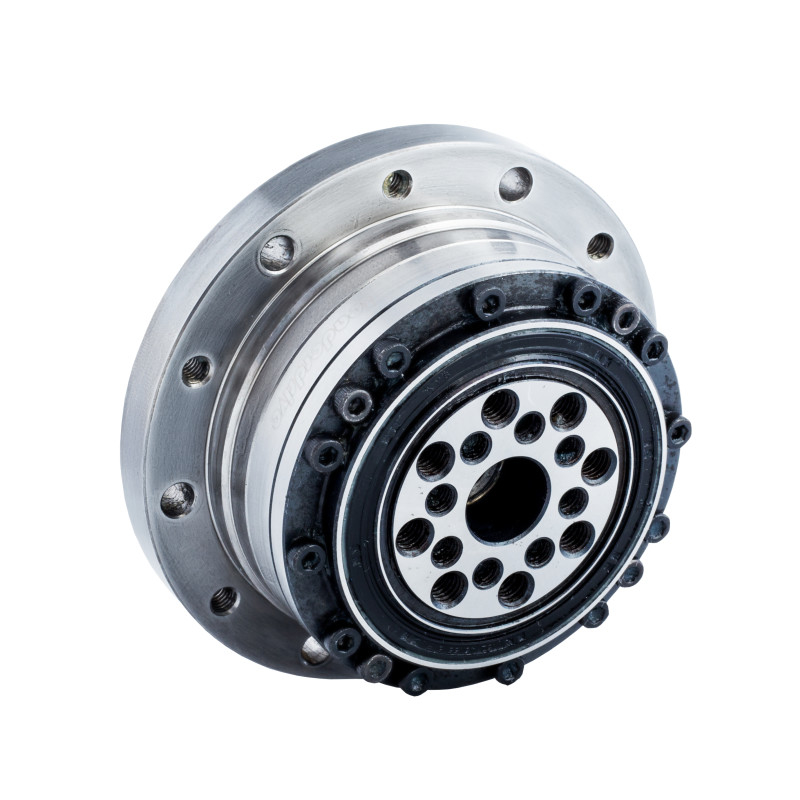

Высокоточный генератор волн напряжения гармонический привод редуктор 0

Ключевые характеристики гармонических механизмов LSS - серии II
Продукт	ЛСС - II Редуктор волн напряжения в форме чашки
Материал	Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы
Соотношение уменьшения	50, 80, 100, 120
Противная реакция	Менее 20 дуговых секунд
Средняя скорость ввода	3500 оборотов в минуту
Максимальная скорость ввода	8500 оборотов/мин
Проектированная жизнь	15000 часов
Модель	14, 17, 20, 25, 32, 40
Вес	0от 51 до 4,6 кг
Гарантия	1 год

Загрузить PDF-рисунки

LSS-14-XX-U-II.pdf LSS-17-XX-U-II.pdf LSS-20-XX-U-II.pdf

LSS-25-XX-U-II.pdf LSS-32-XX-U-II.pdf
