Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
14/17/20/20/25/32/40
Высокая торсионная жесткость LHT - I серия гармонического привода
Описание продукта
Flexspline серии LHT - I имеет половую стандартную цилиндрическую структуру с фланцами, использующую генератор волн однотелесного типа.
Этот гармонический редуктор имеет компактную структуру. Входной вал напрямую соответствует внутреннему отверстию генератора волн и соединен через плоский ключ.Он может быть использован в режиме подключения к фиксации жесткого конца сплина и вывода flexspline конца; он также может использоваться в режиме подключения к фиксации конца гибкой линии и вывода конца жесткой линии.
ЛХТ - I серии передачи могут широко использоваться в роботах, гуманоидных роботах, оборудовании для производства полупроводников, оборудовании для производства FPD и оборудовании для производства стеклянной керамики.
Ключевые особенности
Таблица номинальных параметров серии LHT - I
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (Масло) |
Средняя допустимая вращательная скорость ввода (Масло) |
Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | в кг | Час | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | 0.4 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤ 20 | 0.54 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 110 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | 0.72 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 1.22 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 2.54 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤ 20 | 4.4 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

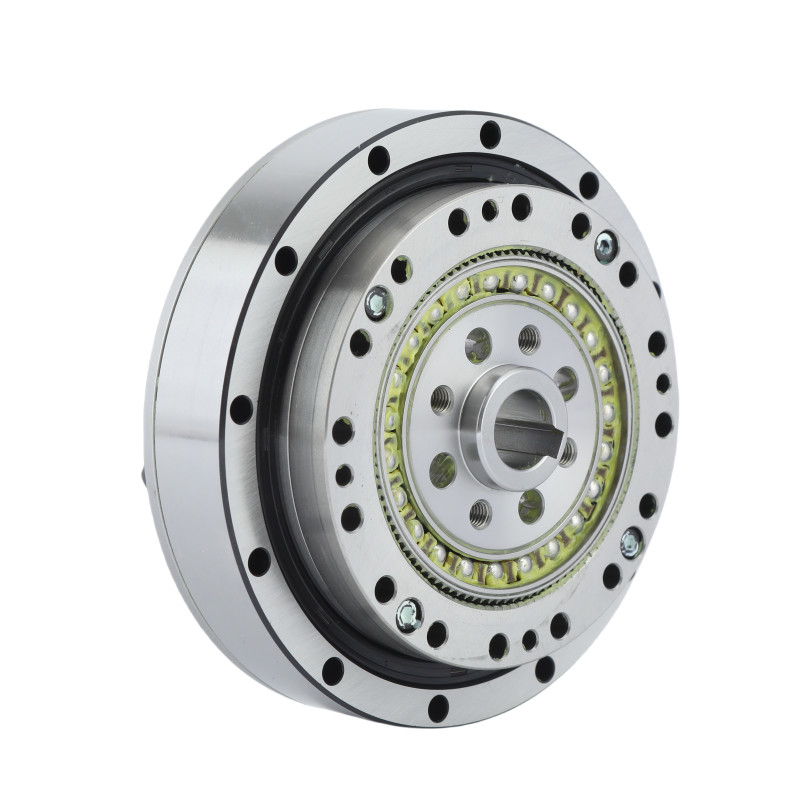

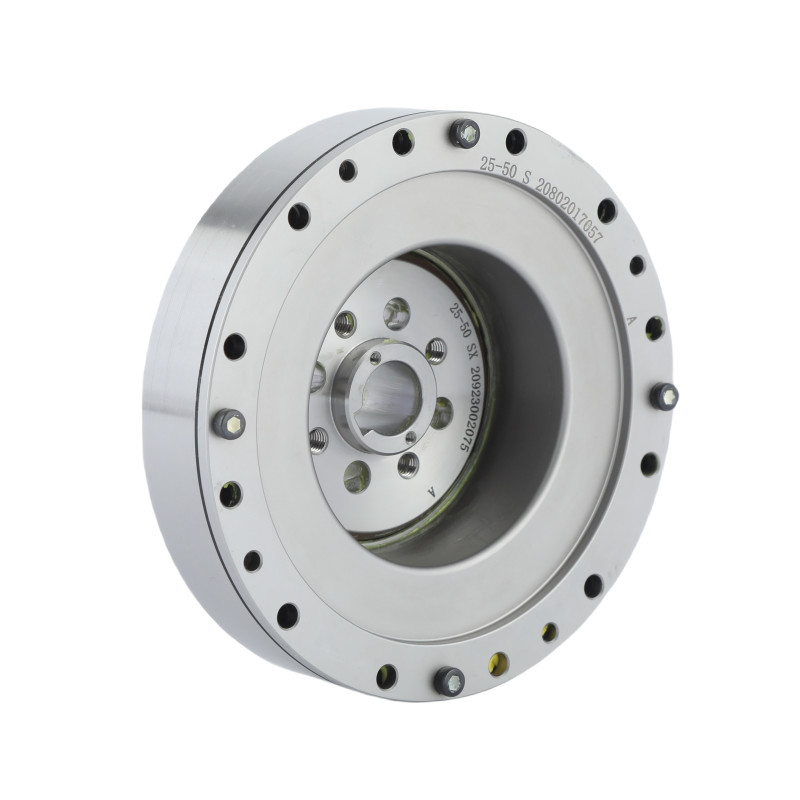

Подробные изображения
| Ключевые характеристики LHT - I гармонических передач | |||
| Продукт | Редуктор напряженной волны с двигателем прямого привода | ||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | ||
|
Соотношение уменьшения
|
50От 1 до 160:1 | ||
|
Противная реакция
|
Менее 20 дуговых секунд | ||
|
Средняя скорость ввода
|
3500 оборотов в минуту | ||
|
Максимальная скорость ввода
|
8500 оборотов/мин | ||
|
Проектированная жизнь
|
15000 часов | ||
|
Модель
|
14, 17, 20, 25, 32, 40 | ||
|
Вес
|
0.4 до 4.4 кг | ||
| Гарантия | 1 год | ||
Заявления
|
|
|
| Промышленные роботы | Медицинские изделия | Машины с ЧПУ |
