Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LSN-8-XX-U-I
Описание продукта

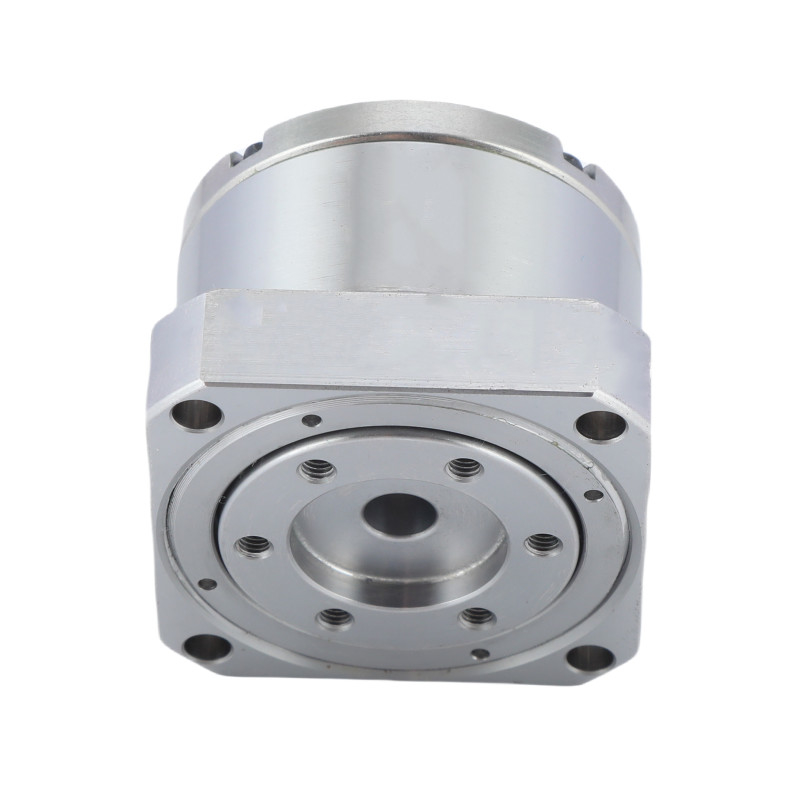

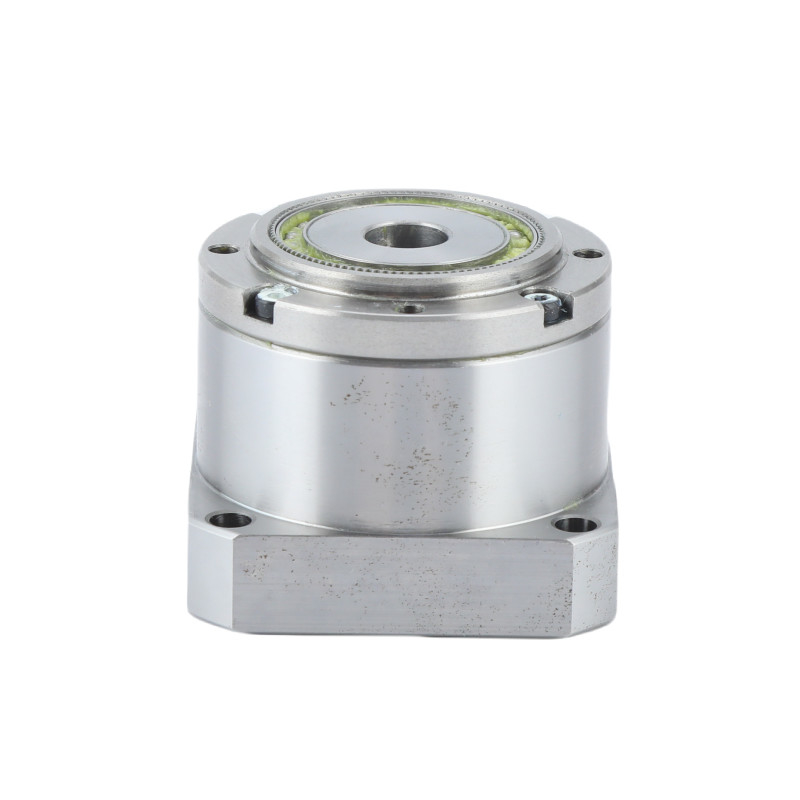

Модель 8 гармонического привода серии LSN известна как ультралегкий редуктор волны напряжения.
Сравните с стандартными продуктами, которые имеют ту же производительность, LSN - 8 - XX - U - I передача всего 0.08 кг из-за того, что мы обновили материал круглой линии из стали в алюминиевый сплав.
Ключевые особенности
• на 30% легче
• Высокий крутящий момент
• Высокая грузоподъемность
• Соотношение сокращения: 50:1 и 100:1
Спецификации
Таблица номинальных параметров серии LSN-8-XX-U-I
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (Масло) |
Средняя допустимая вращательная скорость ввода (Масло) |
Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | в кг | Час | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| Ключевые атрибутыУльтралегкий редуктор волн напряжения LSN-8-XX-U-I | |||
| Продукт | Легкий вес модели 8 гармонического привода серии LSN | ||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | ||
|
Соотношение уменьшения
|
50, 100 | ||
|
Противная реакция
|
Менее 40 дуговой секунды | ||
|
Средняя скорость ввода
|
3500 оборотов в минуту | ||
|
Максимальная скорость ввода
|
8500 оборотов/мин | ||
|
Проектированная жизнь
|
10000 часов | ||
|
Модель
|
8 | ||
|
Вес
|
00,08 кг | ||
| Гарантия | 1 год | ||
| Применение | Роботика и автоматизация, полупроводниковое оборудование | ||
Заявления
Гармонические приводы или гармонические приводы передач - это специализированные механизмы передач, которые известны своей точностью и компактной конструкцией.Они используются в различных областях благодаря своим уникальным свойствам..
| Роботика | Гармонические приводы широко используются в робототехнике из-за их высокого соотношения крутящего момента к весу и точности. | |
| Аэрокосмическая | В аэрокосмической инженерии гармонические приводы используются в системах спутников и космических аппаратов из-за их надежности и компактности.Они необходимы в механизмах, требующих высокой точности и минимального ответа, такие как спутниковые антенны и посадочные аппараты. | |
| Медицинские изделия | Гармонические приводы используются в различных медицинских устройствах, включая хирургические роботы и диагностическое оборудование.Их точность и гладкое движение имеют решающее значение для тонких операций и точной диагностики. | |
