Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LSN-11-XX-U-I
Гармонический привод Гигант Прецизии имеет нулевую до низкой реакцию по конструкции.Он обеспечивает самый высокий уровень точности передачи и может поддерживать высокое сокращение коэффициента в одной стадии с минимальной инерциейВысокоточная конструкция с высоким объемом крутящего момента делает гармонический привод идеальным решением для приложений точного управления движением.
Наш ассортимент гигантских точных гармонических приводов включает в себя широкий спектр вариантов передач для волн напряжения.
 |
|
Ключевые особенности гармонического привода
Спецификации гармонического привода
Таблица номинальных параметров
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (Масло) |
Средняя допустимая вращательная скорость ввода (Масло) |
Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | в кг | Час | ||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17.0 | 1.73 | 8500 | 3500 | ≤ 30 | 0.17 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8.0 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5.0 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25.0 | 2.55 | 10000 | |||||
| Ключевые характеристики ультралегкого редуктора волн напряжения LSN-11-XX-U-I | |||
| Продукт | Легкая модель 11 гармонический привод | ||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | ||
|
Соотношение уменьшения
|
50, 80, 100 | ||
|
Противная реакция
|
менее 30 дуговой секунды | ||
|
Средняя скорость ввода
|
3500 оборотов в минуту | ||
|
Максимальная скорость ввода
|
8500 оборотов/мин | ||
|
Проектированная жизнь
|
10000 часов | ||
|
Модель
|
8 | ||
|
Вес
|
0.17 кг | ||
| Гарантия | 1 год | ||
| Продолжительность | 2 4 недели | ||
| Применение | Роботика и автоматизация, полупроводниковое оборудование, аэрокосмическая промышленность | ||

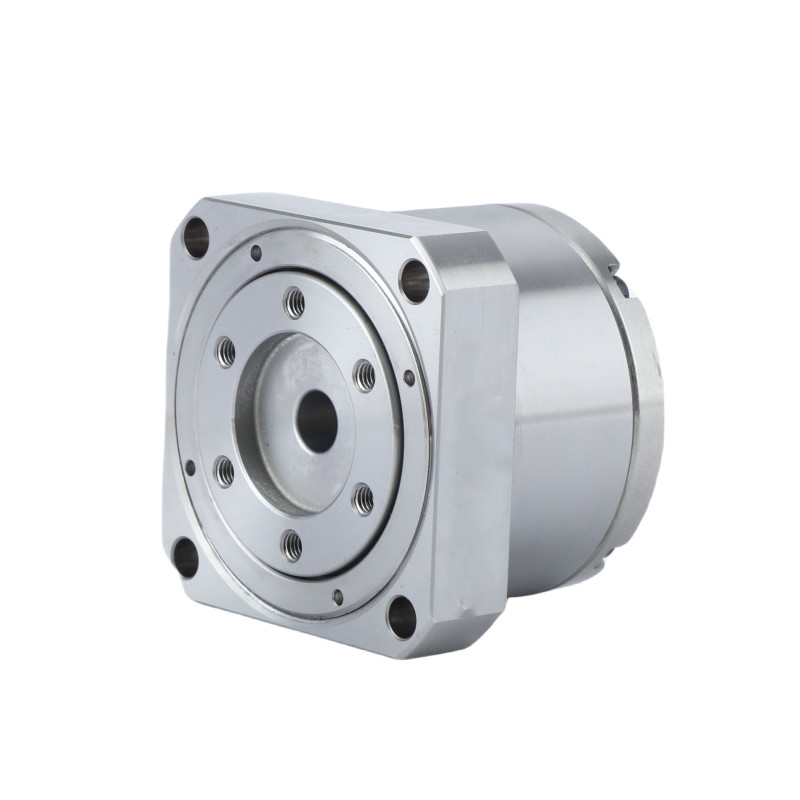

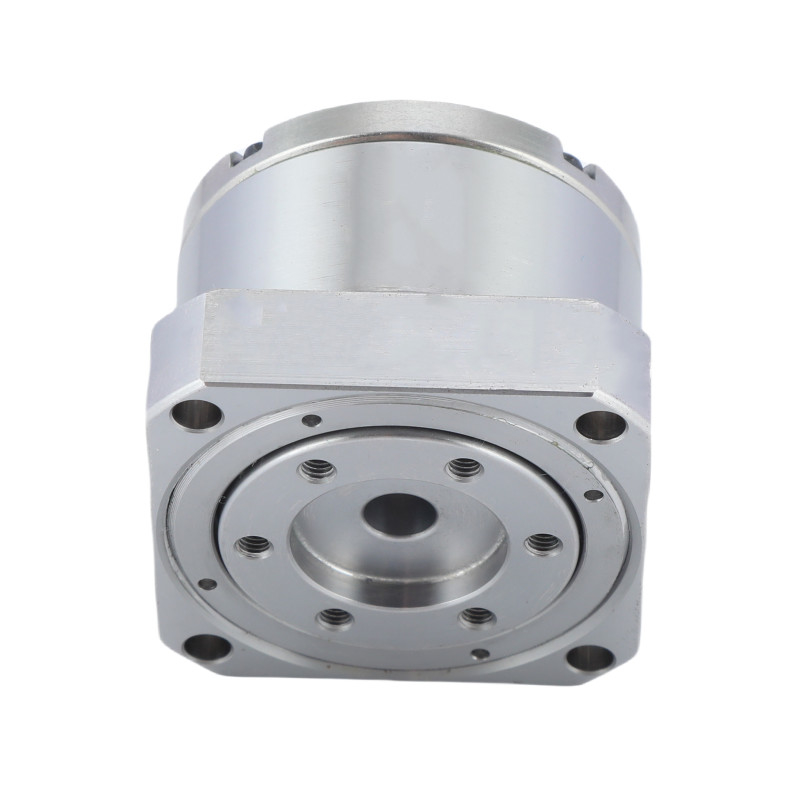

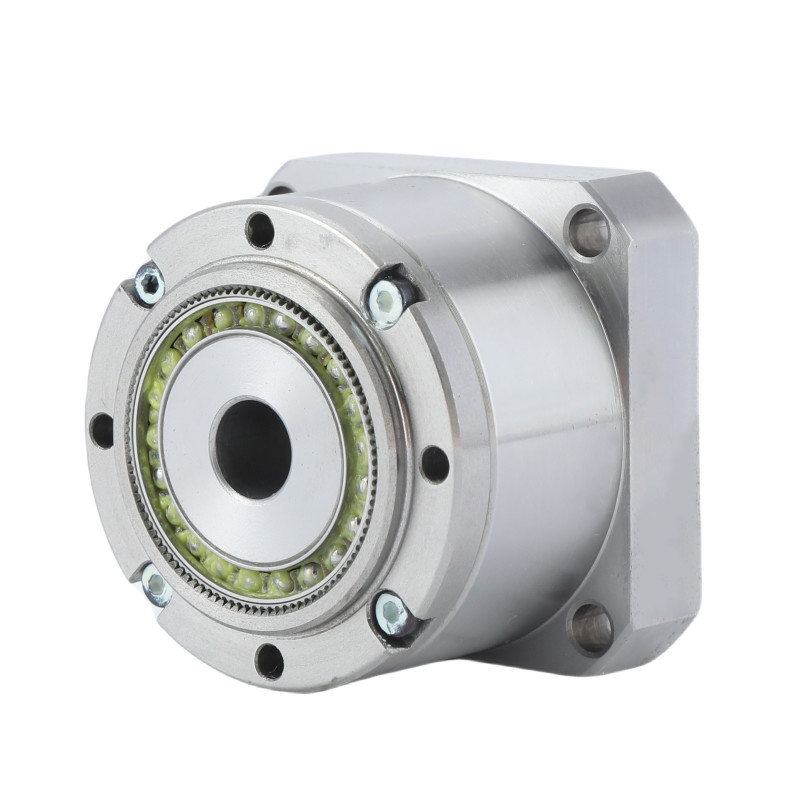

Подробные изображения
Заявления
|
|
|
| Промышленные роботы | Аэрокосмические | Производственные системы |
