Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LSS-14-XX-U-I

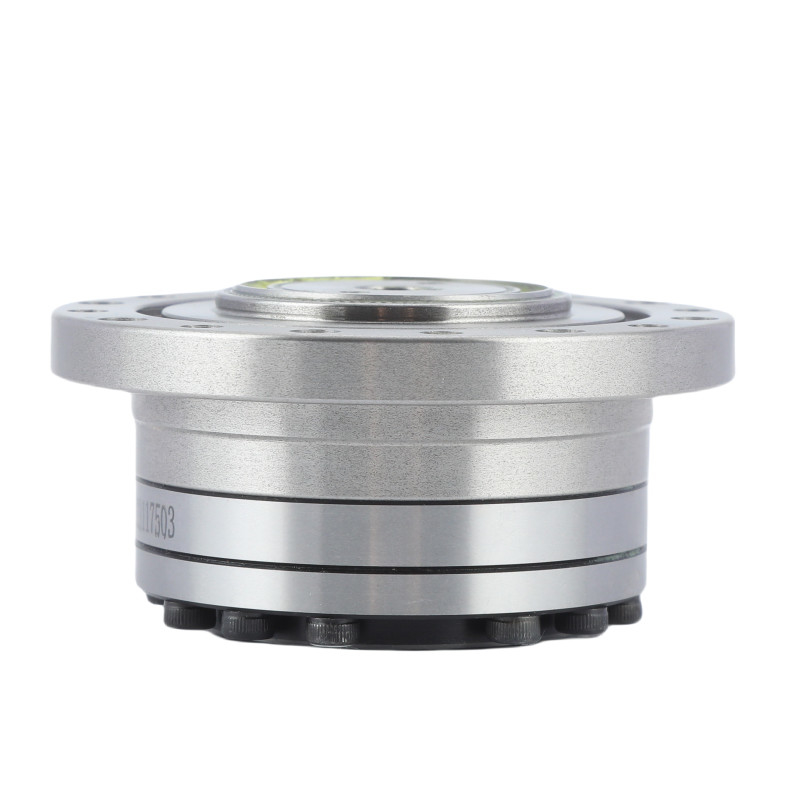

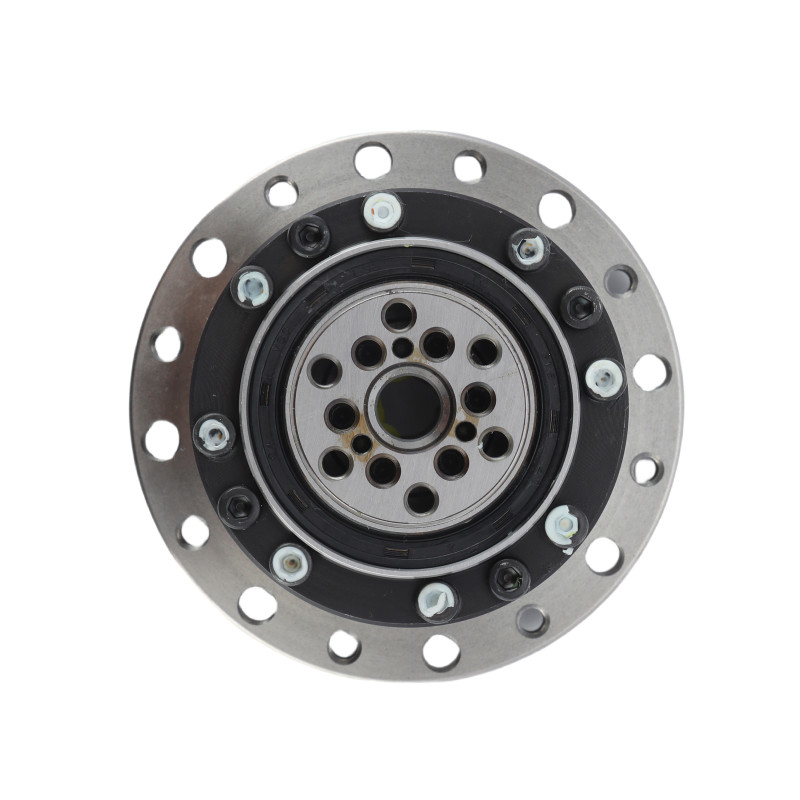

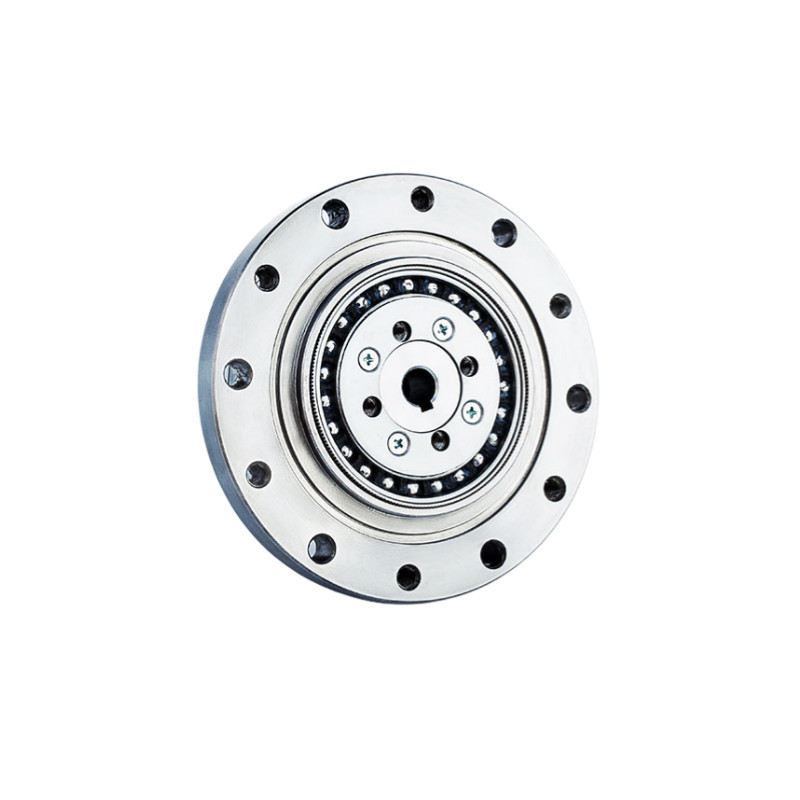

8500 р/мин Нулевое противодействие Редуктор натяжения Волновой привод Гармоническая передача
 |
Генератор волнявляется эллиптической подвеской, обычно оборудованной шариковыми подшипниками, которая помещается внутри флексплайна. |
|
FlexsplineЭто тонкостенный, гибкий цилиндрический компонент с внешними зубами. Он вписывается внутрь круглого спина и деформируется в эллиптическую форму из-за генератора волн.У гибкой спины меньше зубов, чем у круглой спины. |
|
|
Круговая шпагаЭто жесткое круговое кольцо с внутренними зубами, которые соединяются с внешними зубами флексплайна. |
Таблица параметров
| Модель | 14 | |||||
| Коэффициент уменьшения | 50 | 80 | 100 | 120 | ||
| Номинальный крутящий момент при входе 2000 р/мин | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| Допустимый максимальный крутящий момент при запуске и остановке | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| Максимально допустимое значение среднего крутящего момента нагрузки | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| Максимально допустимый моментный крутящий момент | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
|
Максимально допустимая скорость вращения ввода (Масло) |
r/min | 8500 | ||||
|
Средняя допустимая вращательная скорость ввода (Масло) |
r/min | 3500 | ||||
| Противная реакция | Арк сек | ≤ 20 | ||||
| Вес | в кг | 0.51 | ||||
| Продолжительность работы | Час | 10000 | 15000 | 15000 | 15000 | |
| Ключевые атрибуты LSS - I серии Модель 14 гармонических механизмов | |||
| Продукт | Группы гармонических механизмов | ||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | ||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1 | ||
|
Противная реакция
|
Менее 20 дуговых секунд | ||
|
Средняя скорость ввода
|
3500 оборотов в минуту | ||
|
Максимальная скорость ввода
|
8500 оборотов/мин | ||
|
Проектированная жизнь
|
15000 часов | ||
|
Модель
|
14 | ||
|
Вес
|
0.51 кг | ||
| Гарантия | 1 год | ||
Заявления
|
|
|
| Машины с ЧПУ | Система полупроводников | Промышленные роботы |
