Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LSS-17-XX-U-I
Робототехника Гармонический привод Моторная редукторная шестерня Круговая спинка
 |
Генератор волн это обычно эллиптическая шаровая подшипница, которая помещается внутри флексплина.заставляя его связываться с зубами круглого спина в двух противоположных областях. Flexspline Это тонкая, гибкая цилиндрическая шестерня с внешними зубами, которая эластично деформируется в форме генератора волн. Круговая шпага Это жесткое кольцо с внутренними зубами, которое остается неподвижным или может быть выходным элементом системы.Взаимодействие между зубами круглого спина и флексспина генерирует уменьшение скорости передач. |
Операция
|
Спецификации
| Модель | 17 | |||||
| Коэффициент уменьшения | 50 | 80 | 100 | 120 | ||
| Номинальный крутящий момент при входе 2000 р/мин | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| Допустимый максимальный крутящий момент при запуске и остановке | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| Максимально допустимое значение среднего крутящего момента нагрузки | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| Максимально допустимый моментный крутящий момент | Nm | 70 | 87 | 108 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
|
Максимально допустимая скорость вращения ввода (Масло) |
r/min | 7300 | ||||
|
Средняя допустимая вращательная скорость ввода (Масло) |
r/min | 3500 | ||||
| Противная реакция | Арк сек | ≤ 20 | ||||
| Вес | в кг | 0.67 | ||||
| Продолжительность работы | Час | 10000 | 15000 | 15000 | 15000 | |

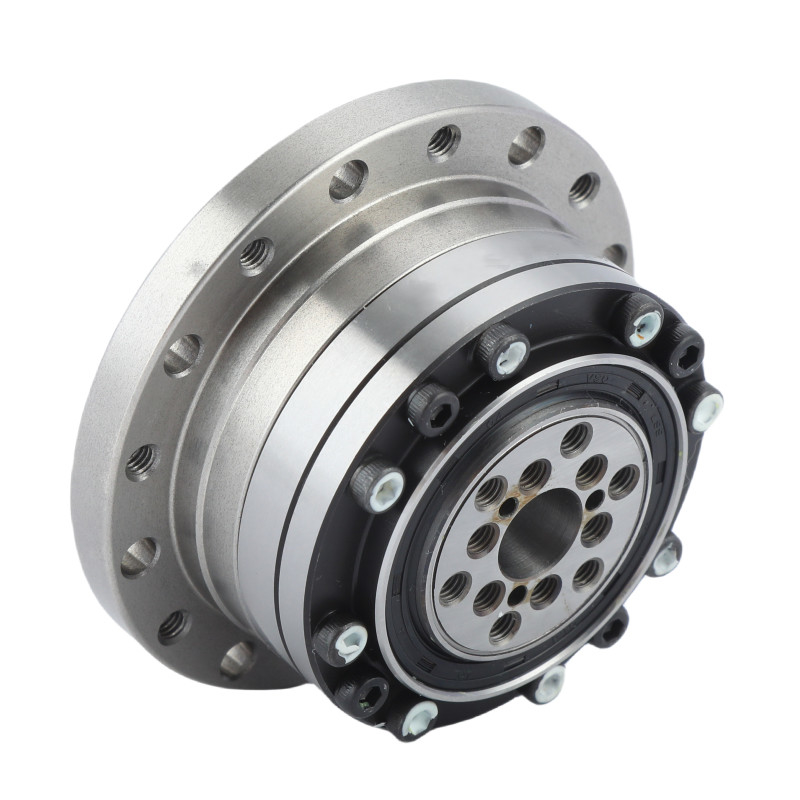

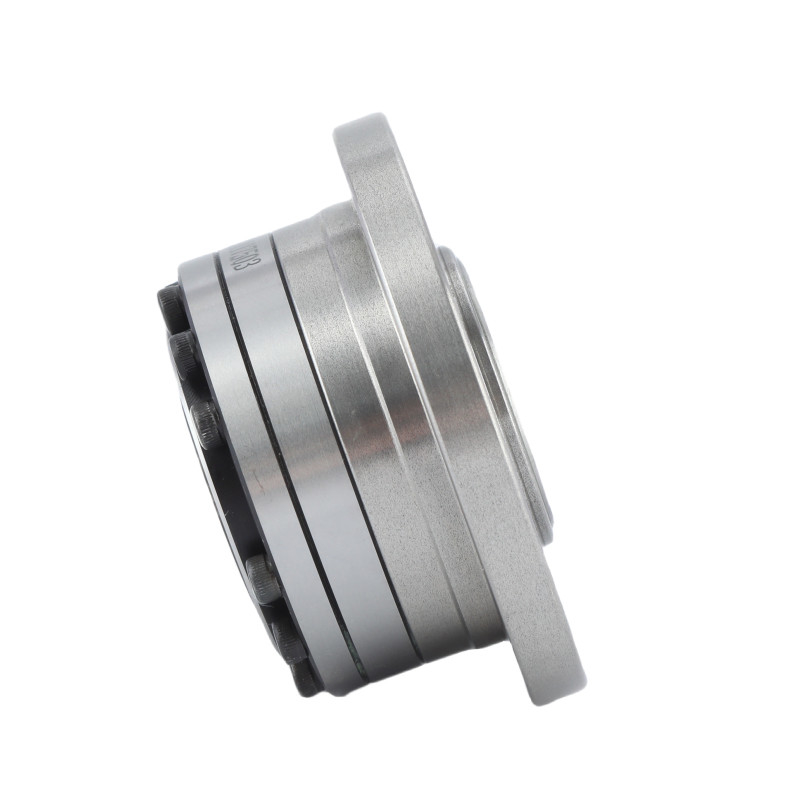

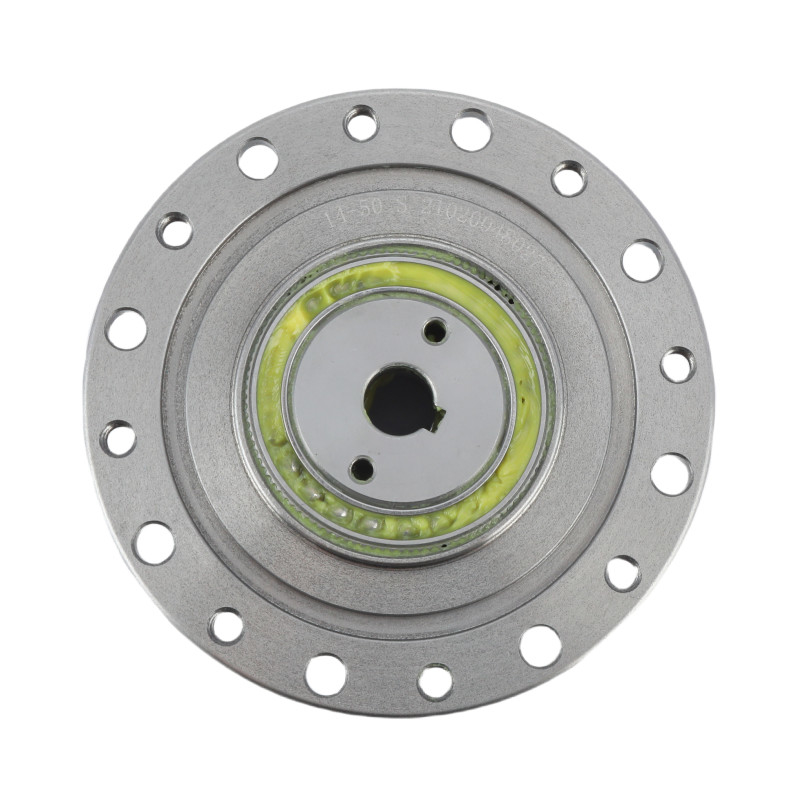

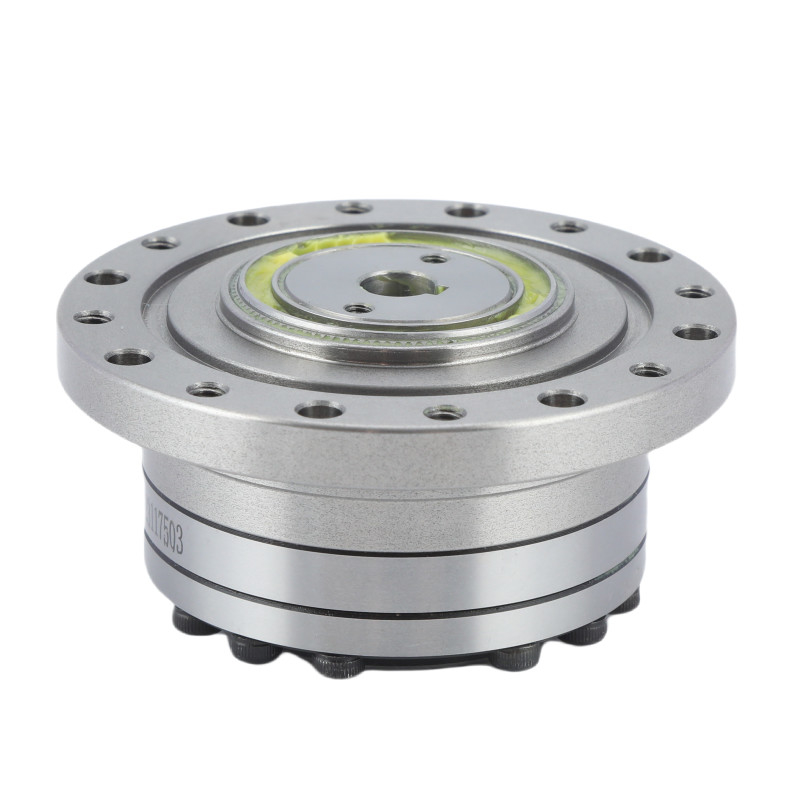

Подробные изображения
| Ключевые характеристики LSS - I серии Модель 17 гармонических механизмов | |||
| Продукт | Редуктор волн напряжения модели 17 | ||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | ||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1 | ||
|
Противная реакция
|
Менее 20 дуговых секунд | ||
|
Средняя скорость ввода
|
3500 оборотов в минуту | ||
|
Максимальная скорость ввода
|
7300 оборотов/мин | ||
|
Проектированная жизнь
|
15000 часов | ||
|
Модель
|
17 | ||
|
Вес
|
0.67 кг | ||
| Гарантия | 1 год | ||
Заявления
|
|
|
|
| Промышленные роботы | Медицинские изделия | Производственные системы | Система полупроводников |
