Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LSS-20-XX-U-I
 |

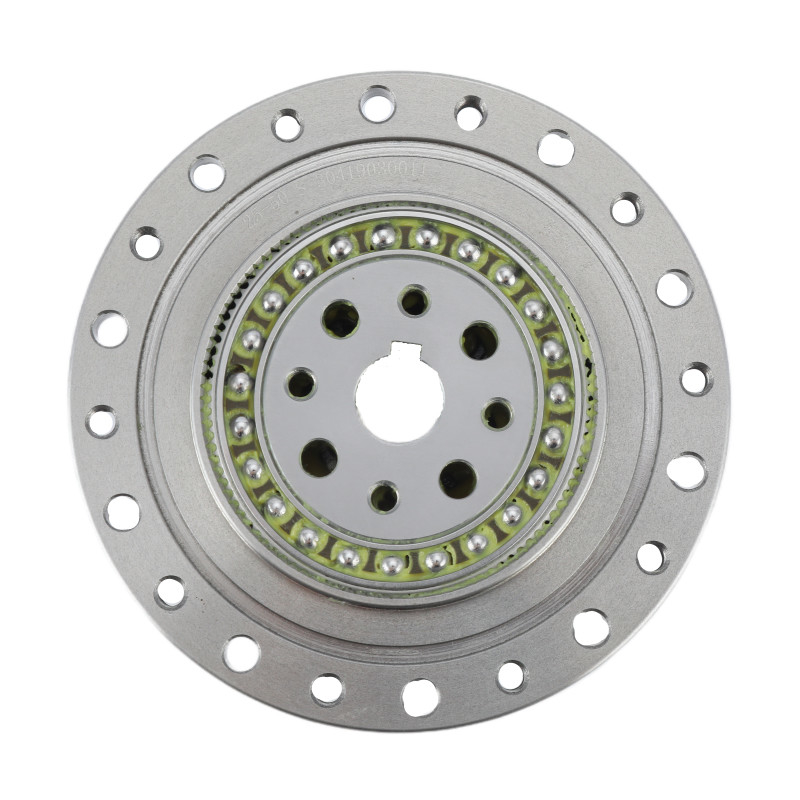

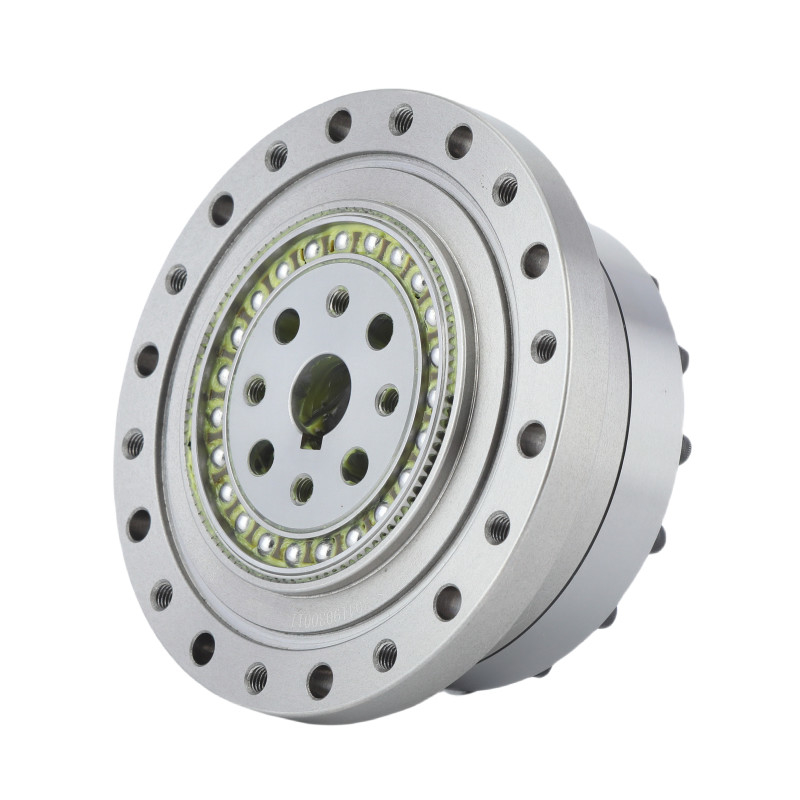

Редукторы волн напряжения (гармонические приводы) являются важными компонентами во многих современных механических системах, обеспечивающих эффективное, точное и надежное уменьшение скорости передач.Их уникальная конструкция и возможности делают их незаменимыми в областях, требующих высокой точности и компактности, легкие растворы. |
ОсобенностиВысокие соотношения сокращенияможет достичь очень высоких показателей уменьшения на одном этапе. Компактный и легкийиз-за своей конструкции они обеспечивают высокое соотношение сокращения в гораздо меньшем и более легком пакете по сравнению с традиционными системами передач. Высокая точность и повторностьобеспечивает минимальную обратную связь, что делает их подходящими для применений, требующих высокой точности положения. Передача высокого крутящего моментамогут передавать высокий крутящий момент относительно их размера, что выгодно для приложений, требующих значительной силы. |
| Модель | 20 | ||||||
| Соотношение уменьшения | 50 | 80 | 100 | 120 | 160 | ||
| Номинальный крутящий момент при входе 2000 р/мин | Nm | 25 | 34 | 40 | 40 | 40 | |
| kgfm | 2.5 | 3.5 | 4.1 | 4.1 | 4.1 | ||
| Допустимый максимальный крутящий момент при запуске и остановке | Nm | 56 | 74 | 82 | 87 | 92 | |
| kgfm | 5.7 | 7.5 | 8.4 | 8.9 | 9.4 | ||
| Максимально допустимое значение среднего крутящего момента нагрузки | Nm | 34 | 47 | 49 | 49 | 49 | |
| kgfm | 3.5 | 4.8 | 5 | 5 | 5 | ||
| Максимально допустимый моментный крутящий момент | Nm | 98 | 127 | 147 | 147 | 147 | |
| kgfm | 10 | 13 | 15 | 15 | 15 | ||
| Максимально допустимая скорость вращения ввода Масла |
r/min | 6500 | |||||
| Средняя допустимая вращательная скорость ввода Масла |
r/min | 3500 | |||||
| Противная реакция | Арк сек | ≤ 20 | |||||
| Вес | в кг | 0.96 | |||||
| Продолжительность работы | Час | 10000 | 15000 | 15000 | 15000 | 15000 | |
|
Ключевые характеристики LSS - I Модель 20 гармонических механизмов | |||
| Продукт | Редуктор волн напряжения модели 20 | |||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | |||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
Противная реакция
|
Менее 20 дуговых секунд | |||
|
Средняя скорость ввода
|
3500 оборотов в минуту | |||
|
Максимальная скорость ввода
|
6500 оборотов/мин | |||
|
Проектированная жизнь
|
15000 часов | |||
|
Модель
|
20 | |||
|
Вес
|
00,96 кг | |||
| Гарантия | 1 год | |||
