Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LSS-32-XX-U-I
Модель 32 Напряженная волновая коробка высокоточного гармонического привода
|
Редукторы волн напряжения (гармонические приводы) являются важными компонентами современных механических систем, требующих высокой точности, компактных размеров и высокой передачи крутящего момента.который использует деформацию гибкой линии и точное включение зубов передач, что делает их идеальными для применения в робототехнике, аэрокосмике и различных промышленных областях. |
ПрименениеРоботикаИспользуется в роботизированных руках и суставах для точного управления движением. |
Таблица параметров
| Модель | 32 | |||||
| Коэффициент уменьшения | 50 | 80 | 100 | 120 | ||
| Номинальный крутящий момент при входе 2000 р/мин | Nm | 76 | 118 | 137 | 137 | |
| kgfm | 7.8 | 12 | 14 | 14 | ||
| Допустимый максимальный крутящий момент при запуске и остановке | Nm | 216 | 304 | 333 | 353 | |
| kgfm | 22 | 31 | 34 | 36 | ||
| Максимально допустимое значение среднего крутящего момента нагрузки | Nm | 108 | 167 | 216 | 216 | |
| kgfm | 11 | 17 | 22 | 22 | ||
| Максимально допустимый моментный крутящий момент | Nm | 382 | 568 | 647 | 686 | |
| kgfm | 39 | 58 | 66 | 70 | ||
| Максимально допустимая скорость вращения ввода (Масло) |
r/min | 4800 | ||||
| Средняя допустимая вращательная скорость ввода (Масло) |
r/min | 3500 | ||||
| Противная реакция | Арк сек | ≤ 20 | ||||
| Вес | в кг | 3.11 | ||||
| Продолжительность работы | Час | 10000 | 15000 | 15000 | 1500 | |

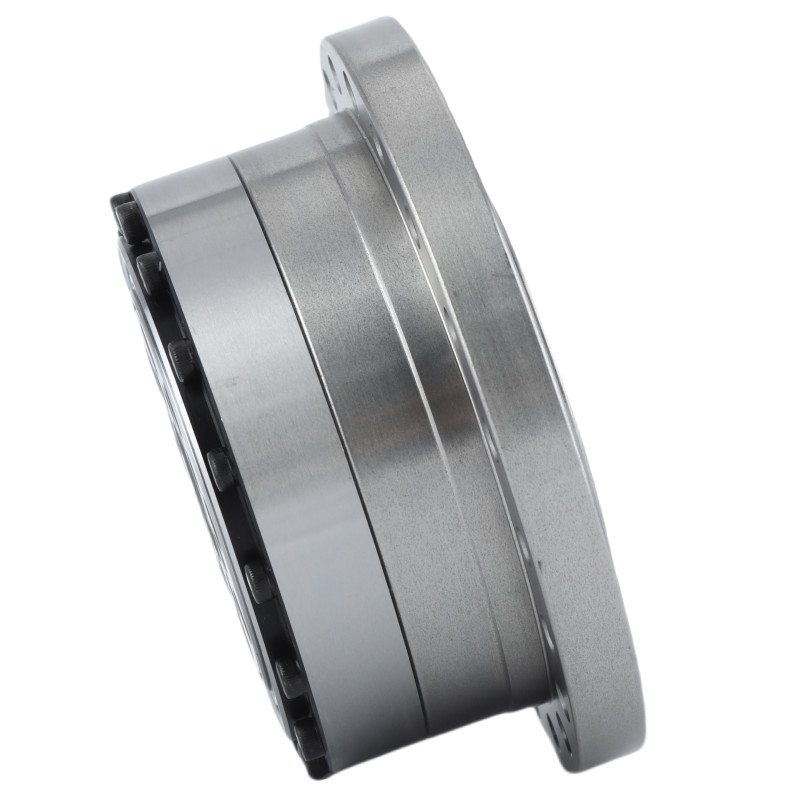

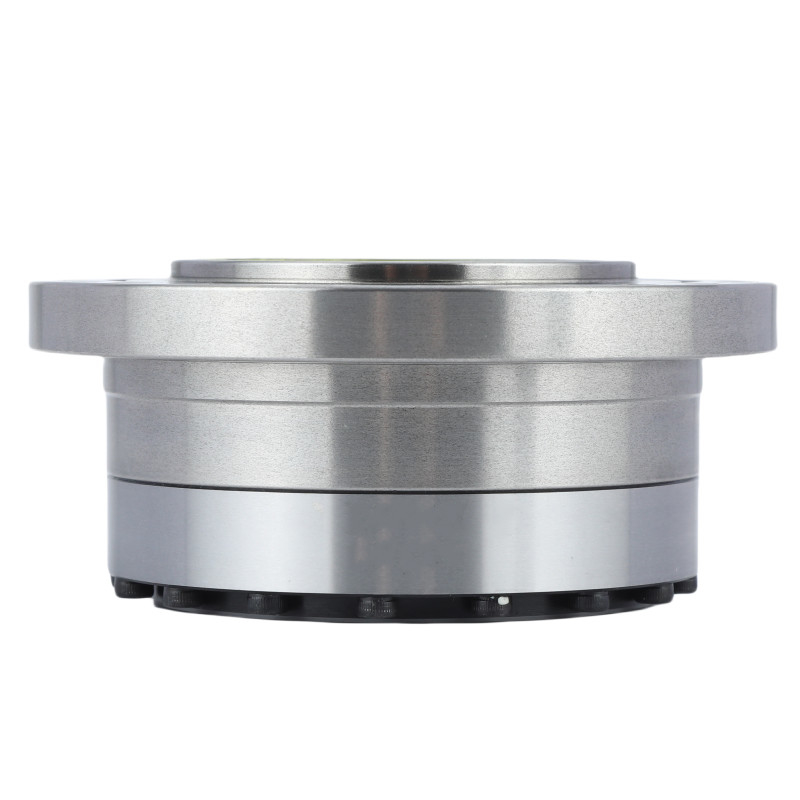

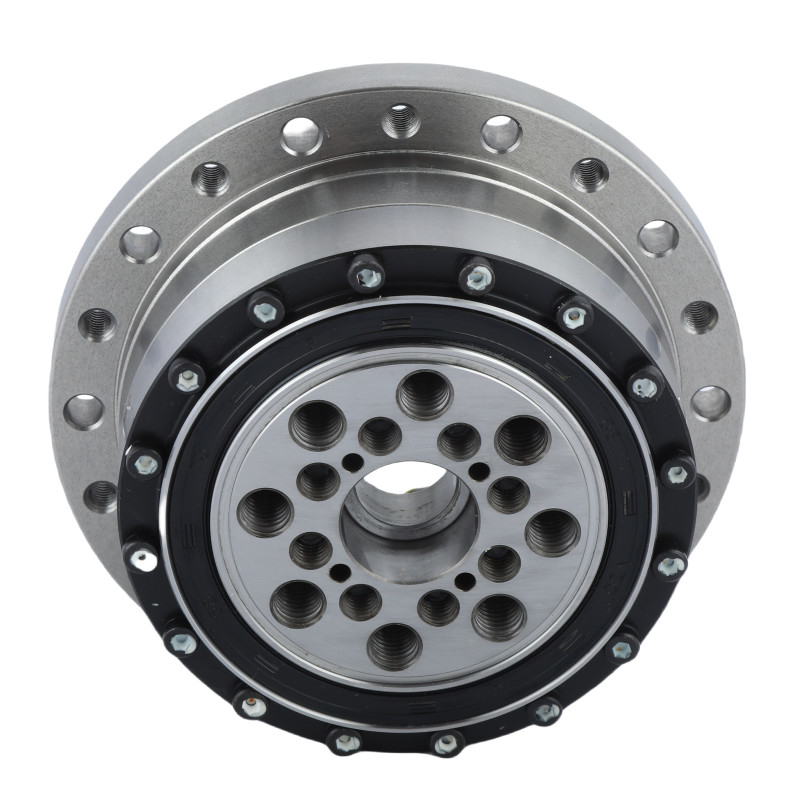

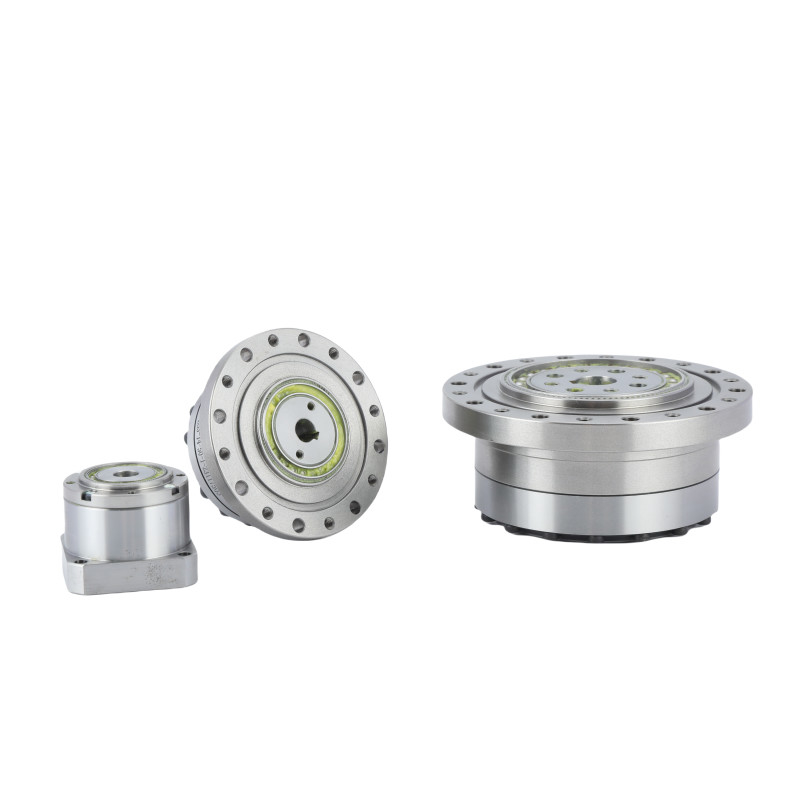

Подробные изображения
|
Ключевые характеристики LSS - I Модель 32 Гармонические механизмы | |||
| Продукт | Модель 32 гармонический привод | |||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | |||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1 | |||
|
Противная реакция
|
Менее 20 дуговых секунд | |||
|
Средняя скорость ввода
|
3500 оборотов в минуту | |||
|
Максимальная скорость ввода
|
4800 оборотов в минуту | |||
|
Проектированная жизнь
|
15000 часов | |||
|
Модель
|
32 | |||
|
Вес
|
3.11 кг | |||
| Гарантия | 1 год | |||
