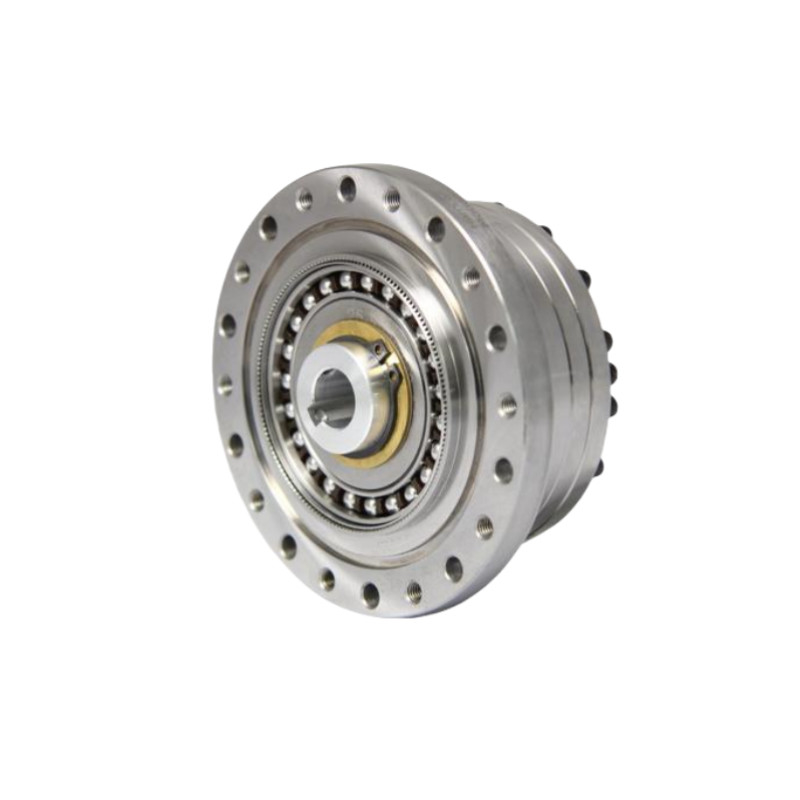

Контроль движения гармонический редуктор скорости волны напряжения для робототехники и аэрокосмической промышленности

Контроль движения гармонический редуктор скорости волны напряжения для робототехники и аэрокосмической промышленности

Name: Контроль движения гармонический редуктор скорости волны напряжения для робототехники и аэрокосмической промышленности
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-25-XX-U-II
Price: Подлежит обсуждению USD
Availability: InStock

Управление движением гармоническая передача

Робототехника гармоническая коробка передач

Роботический гармонический скоростной редуктор

Место происхождения:

Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

LSS-25-XX-U-II

Свяжитесь с нами

Запросите цитату

Контроль движения гармонический редуктор скорости волны напряжения для робототехники и аэрокосмической промышленности

Подробная информация о продукции

Модель:

Продукт:

Редуктор гармонии модели 25

Компоненты:

Генератор волн, флексплин, круговой сплин

Соотношение уменьшения:

50:1, 80:1, 100:1, 120:1

Противная реакция:

≤ 20 сек дуги

Максимальная скорость ввода:

5600 оборотов/мин

Проектированная жизнь:

15000 часов

Преимущества:

Высокая способность крутящего момента, высокая точность и низкая обратная реакция

Вес:

1.46kg

Применение:

Робототехника, аэрокосмическая промышленность, медицинское оборудование, промышленные машины, телеко

Гарантия:

1 год

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

To Be Negotiated

Упаковывая детали

Картонная коробка

Время доставки

3-4 недели

Условия оплаты

T/T

Поставка способности

20000 комплектов в месяц

Сопутствующие продукты

Легкая масса 2,47 кг Модель 32 Редуктор волн напряжения низкий отклик гармонические шестерени

Лучшая цена

Низкий отклик и высокая эффективность Модель 25 Ультралегкий редуктор волн напряжения Гармонические шестерени

Лучшая цена

Уменьшитель волны напряжения модели 20 серии LSN с высоким соотношением сокращения 0,73 кг

Лучшая цена

Компактный и легкий дизайн редуктора волн напряжения серии LSN

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

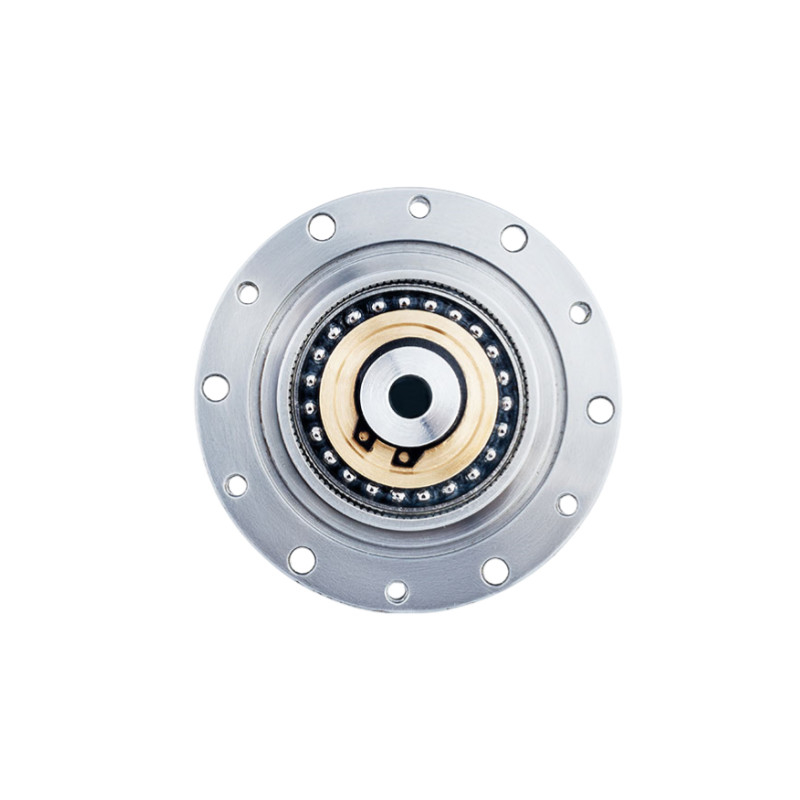

Контроль движения гармонический редуктор скорости волны напряжения для робототехники и аэрокосмической промышленности 0

Как это работает

По мере вращения генератора волн он деформирует флексплин, заставляя зубы флексплина соприкасаться с зубами круговой сплин в двух противоположных точках.
Поскольку у флексплина меньше зубов, чем у круглого, каждое вращение генератора волн заставляет флексплин немного двигаться относительно круглого.
Эта разница в количестве зубов приводит к высокому соотношению уменьшения, что позволяет точно контролировать движение выхода с минимальной обратной реакцией.

Модель		25
Соотношение уменьшения		50	80	100	120
Номинальный крутящий момент при входе 2000 р/мин	Nm	39	63	67	67
Номинальный крутящий момент при входе 2000 р/мин	kgfm	4	6.4	6.8	6.8
Допустимый максимальный крутящий момент при запуске и остановке	Nm	98	137	157	167
	kgfm	10	14	16	17
Максимально допустимое значение среднего крутящего момента нагрузки	Nm	55	87	108	108
	kgfm	5.6	8.9	11	11
Максимально допустимый моментный крутящий момент	Nm	186	255	284	304
Максимально допустимый моментный крутящий момент	kgfm	19	26	29	31
Максимально допустимая скорость вращения ввода (Масло)	r/min	5600
Средняя допустимая вращательная скорость ввода (Масло)	r/min	3500
Противная реакция	Арк сек	≤ 10
Вес	в кг	1.46
Продолжительность работы	Час	10000	15000	15000	15000

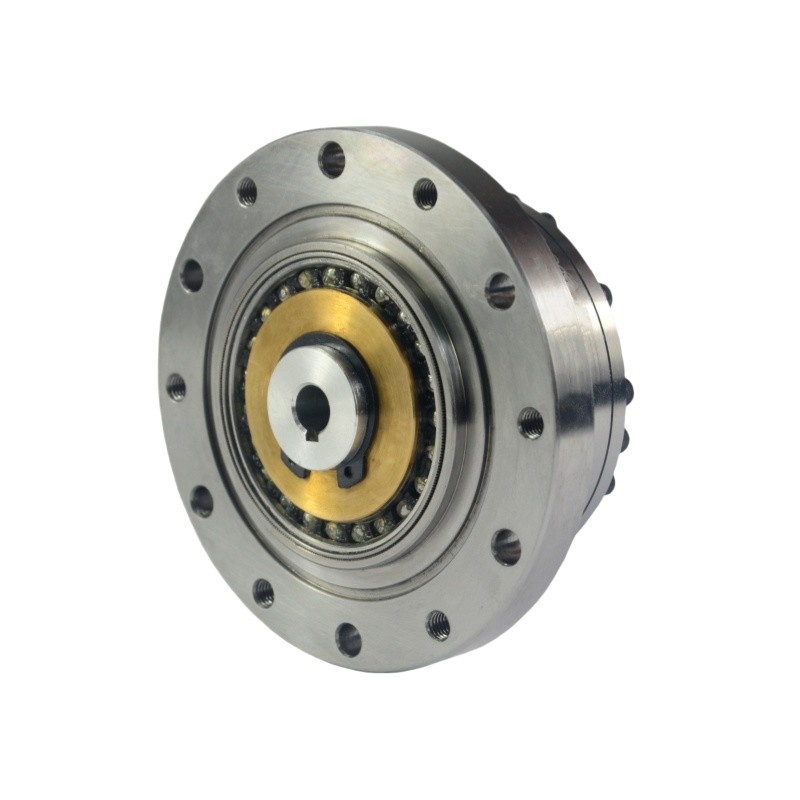

Контроль движения гармонический редуктор скорости волны напряжения для робототехники и аэрокосмической промышленности 2

	Ключевые характеристики LSS - II модели 25 гармонических механизмов
	Продукт	Модель 25 Гармонический привод
	Компоненты	Генератор волн, флексплин, круговой сплин
	Соотношение уменьшения	50:1, 80:1, 100:1, 120:1
	Противная реакция	Менее 20 дуговых секунд
	Средняя скорость ввода	5600 оборотов/мин
	Максимальная скорость ввода	3500 оборотов в минуту
	Проектированная жизнь	15000 часов
	Модель	25
	Вес	1.46 кг
	Гарантия	1 год
