Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LHT-14-XX-U-III
Генератор волн напряжения гармонический привод редуктор коробки передач
|
Гармонический приводявляется типом механизма передач, используемого для высокоточного управления движением. Он состоит из трех основных компонентов: генератора волн, флексплайна и круглого сплайна. Особенности
|
Таблица номинальных параметров
| Модель | 14 | |||||
| Коэффициент уменьшения | 50 | 80 | 100 | 120 | ||
| Номинальный крутящий момент при входе 2000 р/мин | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| Допустимый максимальный крутящий момент при запуске и остановке | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| Максимально допустимое значение среднего крутящего момента нагрузки | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| Максимально допустимый моментный крутящий момент | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
| Максимально допустимая скорость вращения ввода (Масло) |
r/min | 8500 | ||||
| Средняя допустимая вращательная скорость ввода (Масло) |
r/min | 3500 | ||||
| Противная реакция | Арк сек | ≤ 20 | ||||
| Вес | в кг | 0.7 | ||||
| Продолжительность работы | Час | 10000 | 15000 | 15000 | 15000 | |

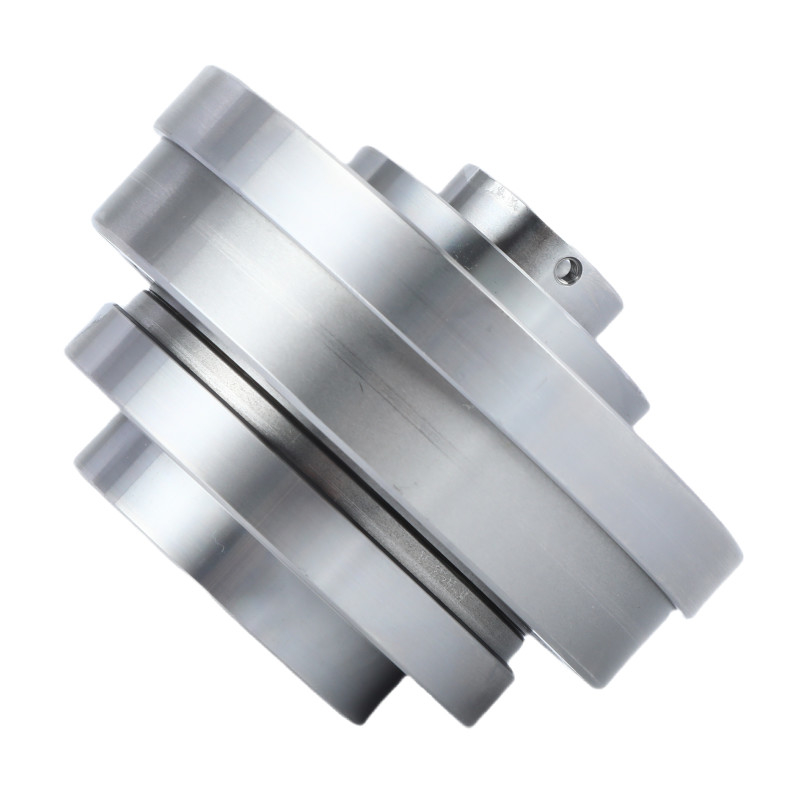

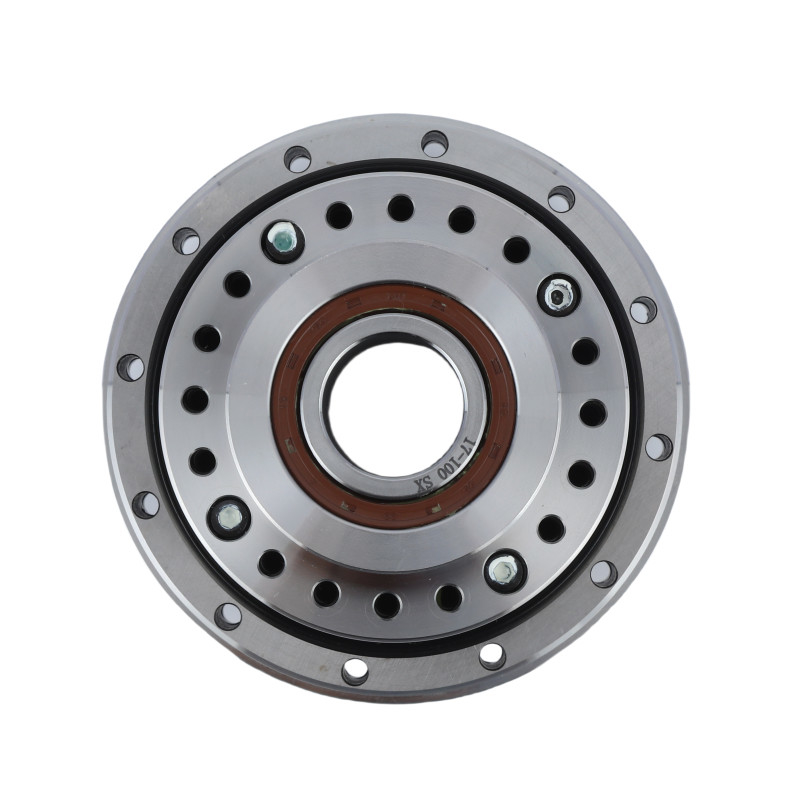

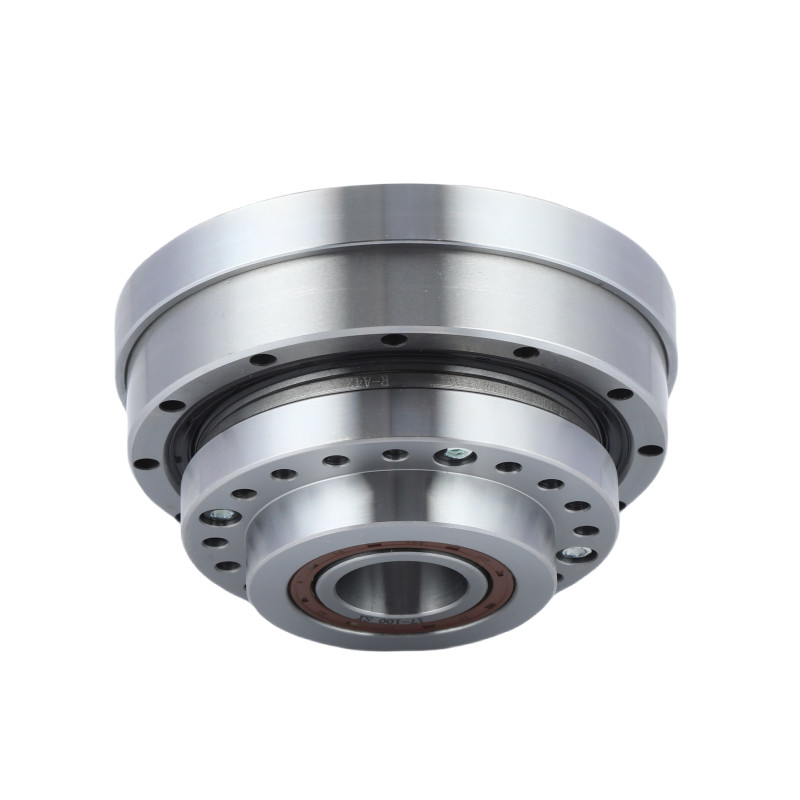

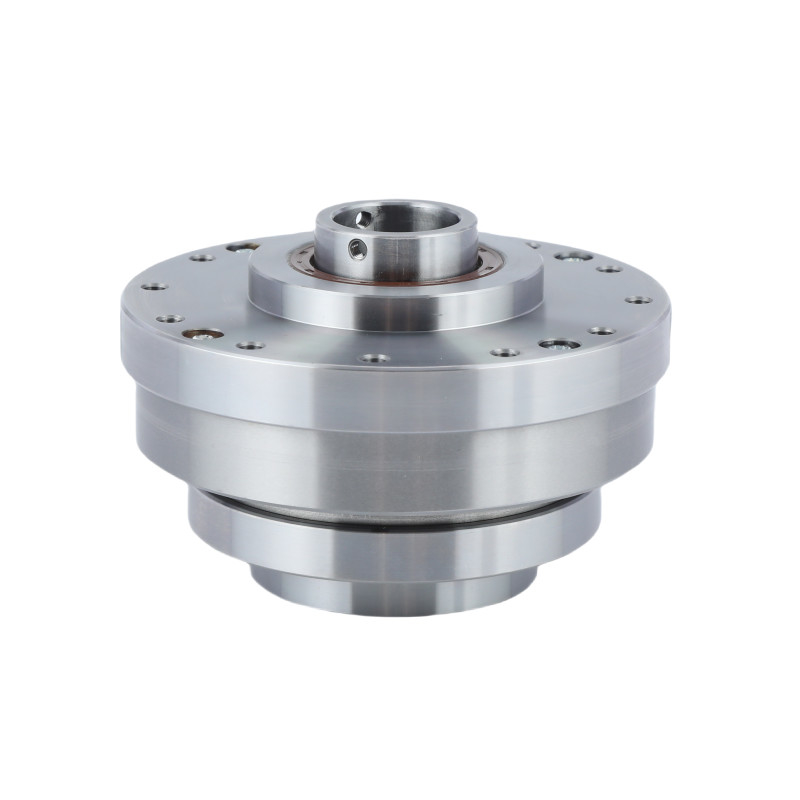

Подробные изображения
|
Ключевые характеристики LHT - III модели 14 гармонических механизмов | |||
| Продукт | Модель 14 Гармонический привод | |||
|
Компоненты
|
генератор волн, флексплин, круговая сплин | |||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1 | |||
|
Противная реакция
|
Менее 20 дуговых секунд | |||
|
Средняя скорость ввода
|
8500 оборотов/мин | |||
|
Максимальная скорость ввода
|
3500 оборотов в минуту | |||
|
Проектированная жизнь
|
15000 часов | |||
|
Модель
|
14 | |||
|
Вес
|
00,7 кг | |||
| Гарантия | 1 год | |||
Применение
|
|
|
| Промышленные роботы | Машины с ЧПУ | Аэрокосмические |
