Домой > продукты > Гармоничный привод >
Редуктор для промышленной автоматизации

Редуктор для промышленной автоматизации

Промышленное оборудование для натягивания

Автоматическое оборудование для натяжных волн

Автоматизированные коробки передач для натяжных волн

Место происхождения:

Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

LHT-17-XX-U-III

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Продукт:
Модель 17 Редуктор гармонии
Компоненты:
Генератор волн, флексплин, круговой сплин
Соотношение уменьшения:
50:1, 80:1, 100:1, 120:1
Противная реакция:
≤ 20 сек дуги
Максимальная скорость ввода:
7300 оборотов/мин
Средняя скорость ввода:
3500 оборотов/мин
Проектированная жизнь:
15000 часов
Вес:
00,99 кг
Применение:
Роботика, аэрокосмическая промышленность, медицинское оборудование
Гарантия:
1 год
Условия оплаты и доставки
Количество мин заказа
1 комплект
Цена
To Be Negotiated
Упаковывая детали
Картонная коробка
Время доставки
3-4 недели
Условия оплаты
T/T
Поставка способности
20000 комплектов в месяц
Описание продукта

Высокоточный гармонический привод

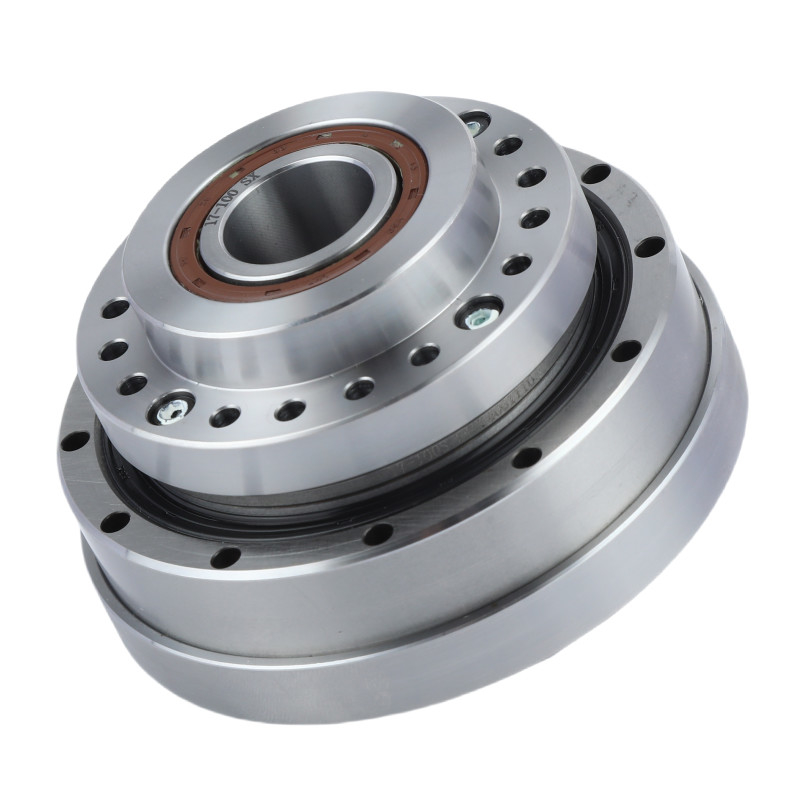

Редуктор для промышленной автоматизации 0

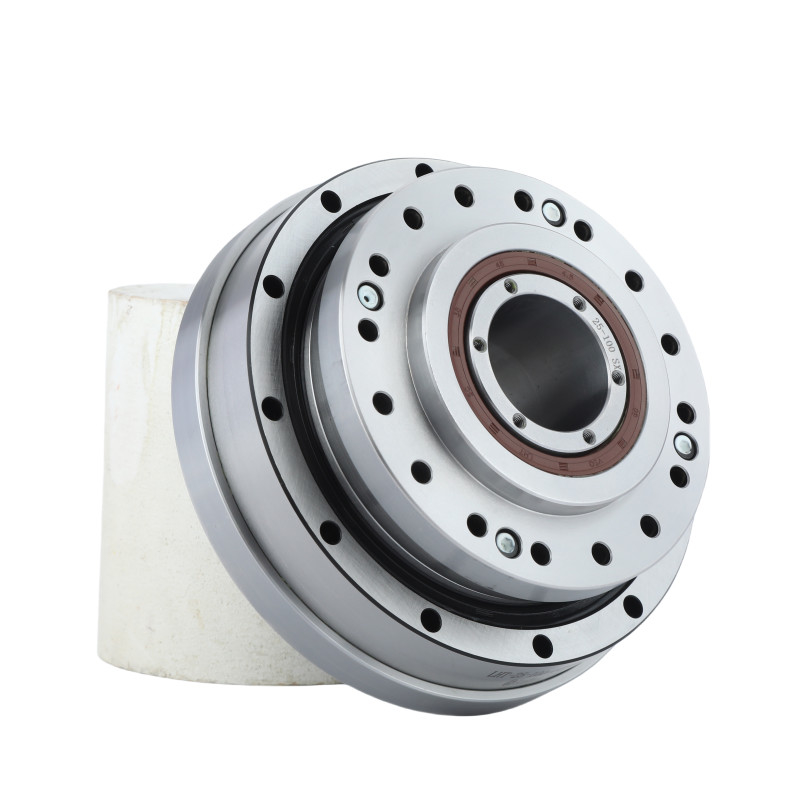

Редуктор для промышленной автоматизации 1



Высокая точность

  • Нулевая обратная реакция: гармонические приводы известны своей почти нулевой обратной реакцией, что означает минимальную игру между зубами сетки. Это обеспечивает высокую точность и повторяемость.
  • Высокая точность позиционирования: конструкция позволяет очень точно позиционировать, что важно в приложениях, требующих точных движений.

Высокая способность крутящего момента

  • Компактный и легкий: несмотря на свой небольшой размер, гармонические приводы могут передавать большое количество крутящего момента, что делает их эффективными для использования в ограниченных пространствах.
  • Плотность крутящего момента: они предлагают высокое соотношение крутящего момента к весу, что выгодно для робототехники и аэрокосмических приложений.



Таблица номинальных параметров

Модель 17
Коэффициент уменьшения 50 80 100 120
Номинальный крутящий момент при входе 2000 р/мин Nm 16 22 24 24
kgfm 1.6 2.2 2.4 2.4
Допустимый максимальный крутящий момент при запуске и остановке Nm 34 43 54 54
kgfm 3.5 4.4 5.5 5.5
Максимально допустимое значение среднего крутящего момента нагрузки Nm 26 27 39 39
kgfm 2.6 2.7 4 4
Максимально допустимый моментный крутящий момент Nm 70 87 110 86
kgfm 7.1 8.9 11 8.8
Максимально допустимая скорость вращения ввода
(Масло)
r/min 7300
Средняя допустимая вращательная скорость ввода
(Масло)
r/min 3500
Противная реакция Арк сек ≤ 20
Вес в кг 0.99
Продолжительность работы Час 10000 15000 15000 15000

Редуктор для промышленной автоматизации 2

Подробные изображения

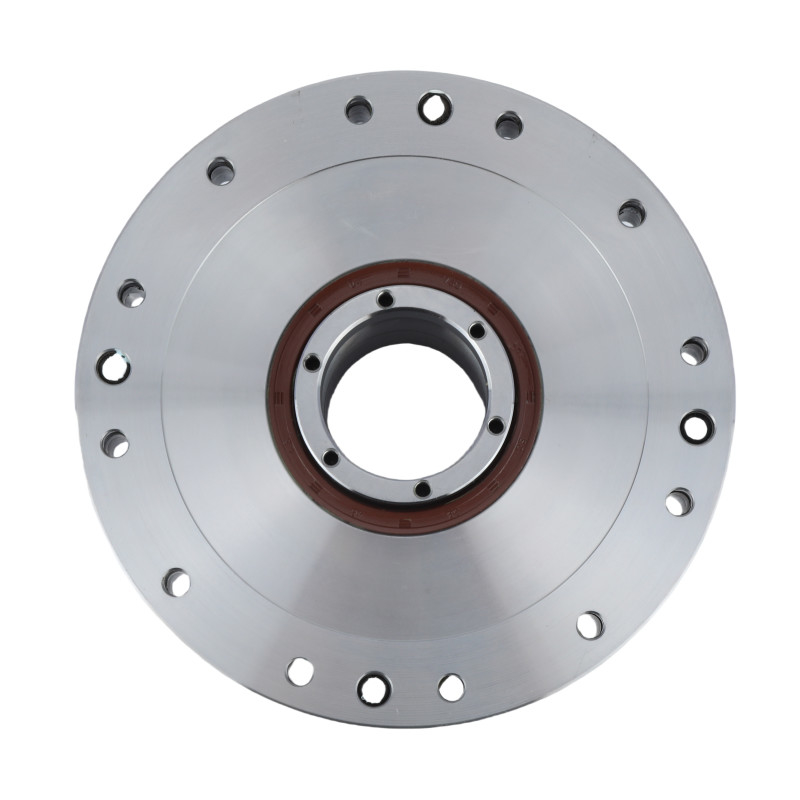

Редуктор для промышленной автоматизации 3

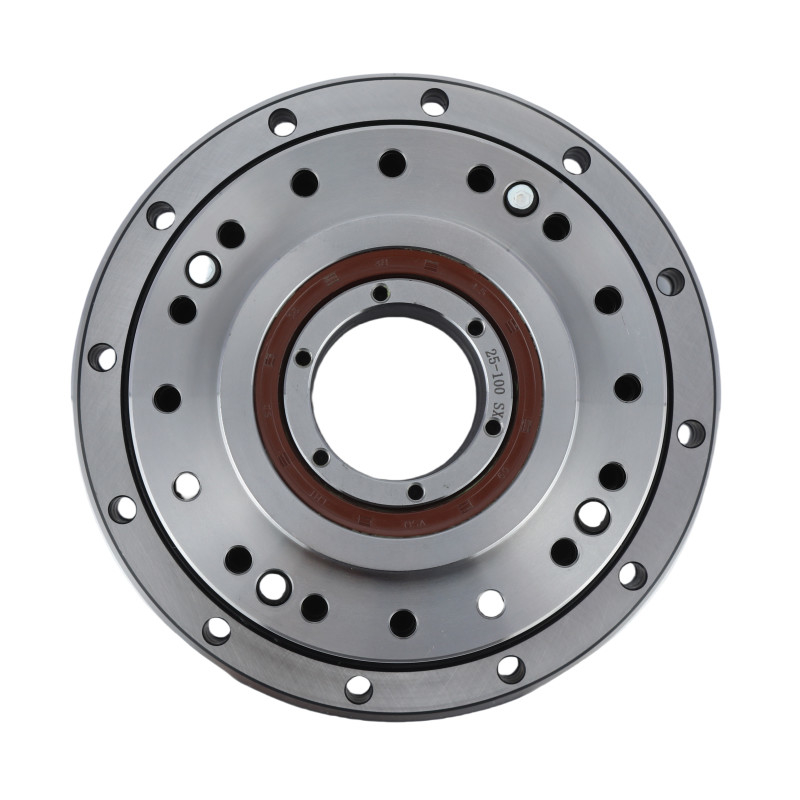

Редуктор для промышленной автоматизации 4

Редуктор для промышленной автоматизации 5

Редуктор для промышленной автоматизации 6

Редуктор для промышленной автоматизации 7 Ключевые характеристики LHT - III Модель 17 Гармонические механизмы
Продукт Модель 17 Гармонический привод
Компоненты
генератор волн, флексплин, круговая сплин
Соотношение уменьшения
50:1, 80:1, 100:1, 120:1
Противная реакция
Менее 20 дуговых секунд
Средняя скорость ввода
7300 оборотов/мин
Максимальная скорость ввода
3500 оборотов в минуту
Проектированная жизнь
15000 часов
Модель
17
Вес
00,99 кг
Гарантия 1 год

Заявления

Редуктор для промышленной автоматизации 8 Редуктор для промышленной автоматизации 9 Редуктор для промышленной автоматизации 10
3D-печать и изготовление бумаги Медицинские изделия Оптические машины
Редуктор для промышленной автоматизации 11 Редуктор для промышленной автоматизации 12 Редуктор для промышленной автоматизации 13
Аэрокосмические Гуамноидные роботы Промышленные роботы
