Легкий генератор волн напряжения гармонический привод сервомотор редукторные редукторы

Легкий генератор волн напряжения

Генератор волн гармонического напряжения

Легкий гармонический сервомотор

Место происхождения:

Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

LHT-40-XX-U-I

Свяжитесь с нами

Запросите цитату

Легкий генератор волн напряжения гармонический привод сервомотор редукторные редукторы

Подробная информация о продукции

Продукт:

LHT - I Модель 40 Гармонические редукторные редукторы

Компоненты:

Генератор волн, флексплин, круговой сплин

Соотношение уменьшения:

50От 1 до 1201

Противная реакция:

≤ 20 сек дуги

Максимальная скорость ввода:

4000 оборотов в минуту

Средняя скорость ввода:

3000 об/мин

Проектированная жизнь:

15000 часов

Вес:

4.4kg

Применение:

Роботизированные руки, точные проигрыватели, аэрокосмические приводы

Особенности:

Высокие скоростные коэффициенты, нулевое противодействие, высокая способность крутящего момента, ком

Гарантия:

1 год

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

To Be Negotiated

Упаковывая детали

Картонная коробка

Время доставки

3-4 недели

Условия оплаты

T/T

Поставка способности

20000 комплектов в месяц

Сопутствующие продукты

Легкая масса 2,47 кг Модель 32 Редуктор волн напряжения низкий отклик гармонические шестерени

Лучшая цена

Низкий отклик и высокая эффективность Модель 25 Ультралегкий редуктор волн напряжения Гармонические шестерени

Лучшая цена

Уменьшитель волны напряжения модели 20 серии LSN с высоким соотношением сокращения 0,73 кг

Лучшая цена

Компактный и легкий дизайн редуктора волн напряжения серии LSN

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Низкая обратная реакция Легкая гармоническая редукторная коробка

Описание продукта

Напряженная передача (также известная как гармоническая передача) - это тип механической системы передач, которая использует гибкий спин с внешними зубами,который деформируется вращающейся эллиптической розеткой для соединения с внутренними зубами редуктора внешней спинныВнешний круг: круговая линия (фиксированная)

Основная работа натяжной волны / гармонических коробках передач зависит от взаимодействия между тремя основными компонентами: генератор волны, Flexspline и круговой сплин.Каждый играет решающую роль в преобразовании входного крутящего момента в точное выходное движение, отличающие эти коробки передач по эффективности и точности.

Системы гармонического привода полезны для увеличения выходного крутящего момента в редукторах, используемых в фрезе, в производстве и в машинах, которые используют роботизированные руки.

Легкий генератор волн напряжения гармонический привод сервомотор редукторные редукторы 0

Таблица параметров

Модель		40
Коэффициент уменьшения		50	80	100	120
Номинальный крутящий момент при входе 2000 р/мин	Nm	137	206	265	294
Номинальный крутящий момент при входе 2000 р/мин	kgfm	14	21	27	30
Допустимый максимальный крутящий момент при запуске и остановке	Nm	402	519	568	617
	kgfm	41	53	58	63
Максимально допустимое значение среднего крутящего момента нагрузки	Nm	196	284	372	451
	kgfm	20	29	38	46
Максимально допустимый моментный крутящий момент	Nm	686	980	1080	1180
Максимально допустимый моментный крутящий момент	kgfm	70	100	110	120
Максимально допустимая скорость вращения ввода (Масло)	r/min	4000
Средняя допустимая вращательная скорость ввода (Масло)	r/min	3000
Противная реакция	Арк сек	≤ 20
Вес	в кг	4.4
Продолжительность работы	Час	10000	15000	15000	15000

Легкий генератор волн напряжения гармонический привод сервомотор редукторные редукторы 4

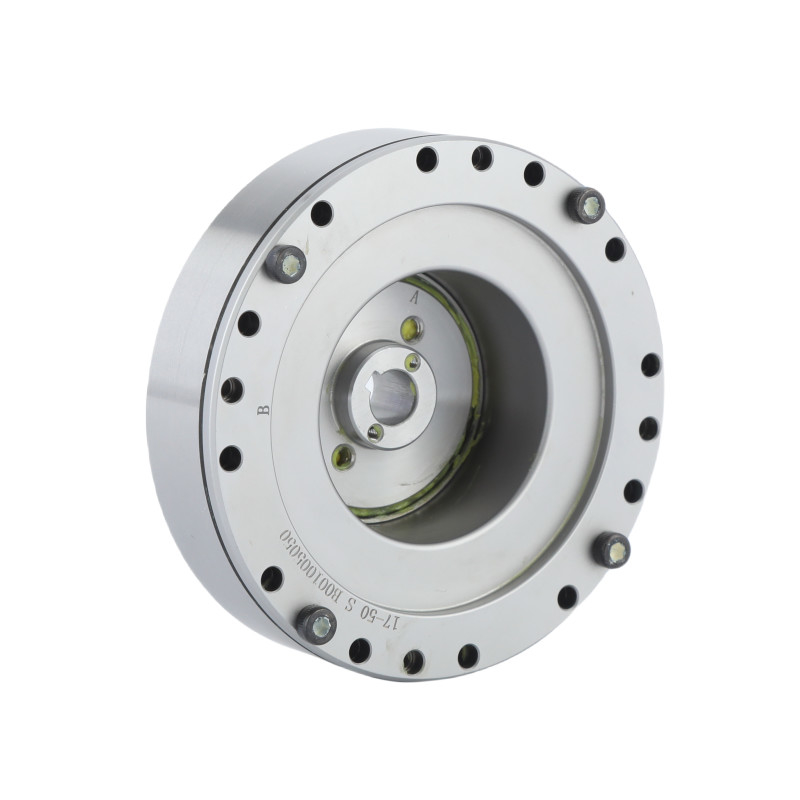

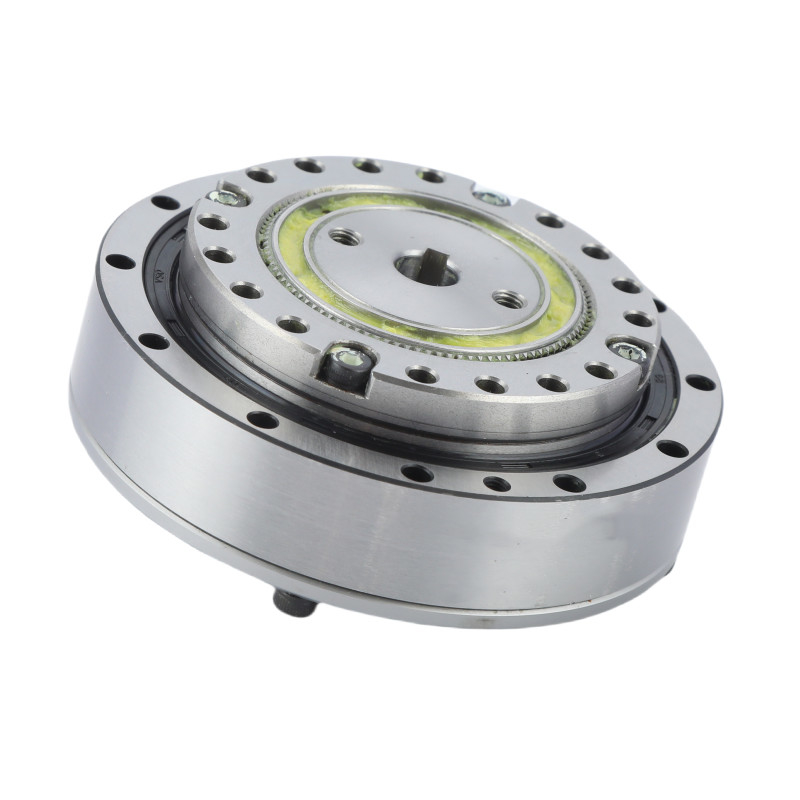

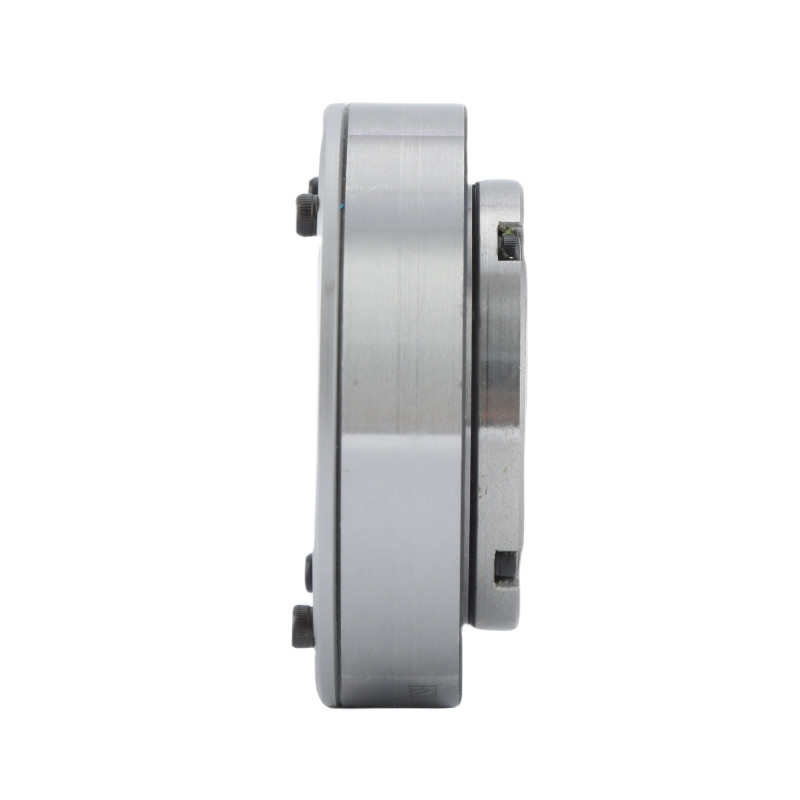

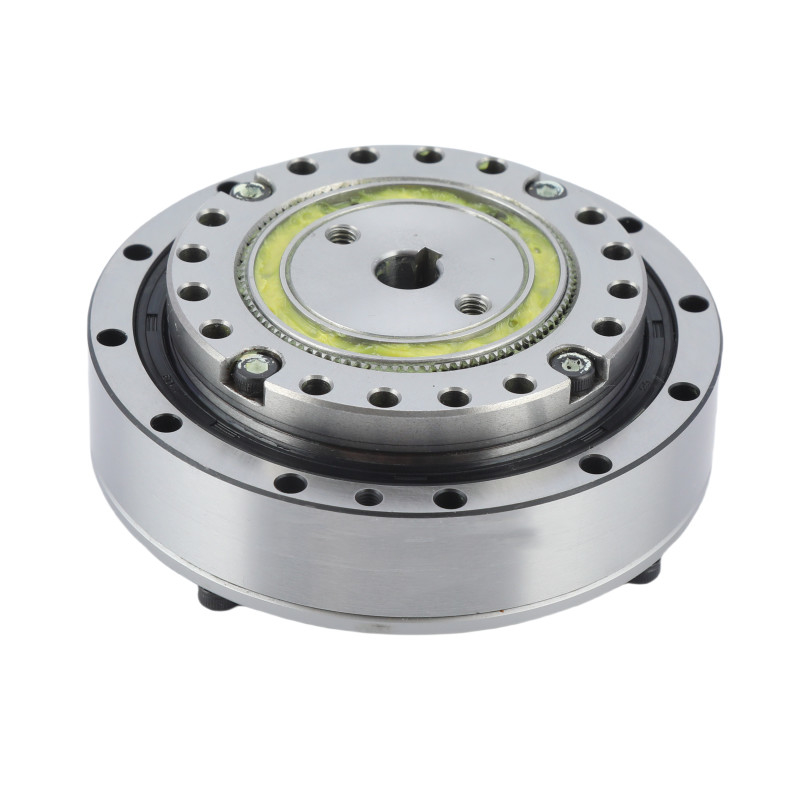

Подробные изображения

Легкий генератор волн напряжения гармонический привод сервомотор редукторные редукторы 5

Легкий генератор волн напряжения гармонический привод сервомотор редукторные редукторы 6

Легкий генератор волн напряжения гармонический привод сервомотор редукторные редукторы 7

	Ключевые характеристики LHT - I Модель 40 гармонических механизмов
	Продукт	Модель 40 гармонический привод
	Компоненты	генератор волн, флексплин, круговая сплин
	Соотношение уменьшения	50:1, 80:1, 100:1, 120:1
	Противная реакция	Менее 20 дуговых секунд
	Средняя скорость ввода	4000 оборотов в минуту
	Максимальная скорость ввода	3000 оборотов в минуту
	Проектированная жизнь	15000 часов
	Модель	40
	Вес	40,4 кг
	Гарантия	1 год

Заявления


Человекоподобный робот	Машины с ЧПУ	Производственные системы
